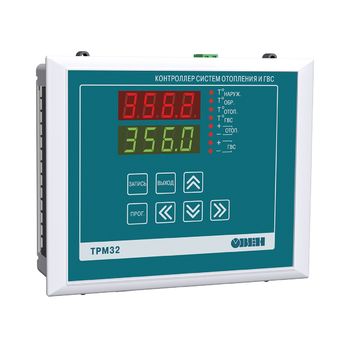

ТРМ32-Щ7.ТС - контроллер для одного контура отопления и ГВС под 50 и 100-Омные термосопротивления
Описание
ТРМ32-Щ7.ТС - контроллер для одного контура отопления и ГВС под 50 и 100-Омные термосопротивления описание:
ОВЕН ТРМ32-Щ7.ТС – контроллер с готовым алгоритмом регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляя двумя запорно-регулирующим клапанами (КЗР) с помощью релейных выходов с нормально-разомкнутыми контактами. Имеет аналоговый вход для подключения преобразователей температуры с номинальным сопротивлением 50 и 100 Ом.
Является модификацией контроллера для регулирования температуры в системах отопления и горячего водоснабжения ТРМ32.
Прибор ТРМ32-Щ7.ТС также оснащен режимом экономии для перевода прибора в ночной и дневной режим в зависимости от времени суток. При переходе в режим ночь отопительный график снижается по температуре вниз на величину, заданную пользователем в настройках. Перевод в режим «День – Ночь» производится с помощью дискретного входа с помощью тумблера, сухого контакта или таймера , например, УТ24.
Степень защиты лицевой панели - IP54.
Степень защиты корпуса – IP00.
Габаритные размеры Щ7 - 144×169×50,5 мм.
Функциональная схема прибора

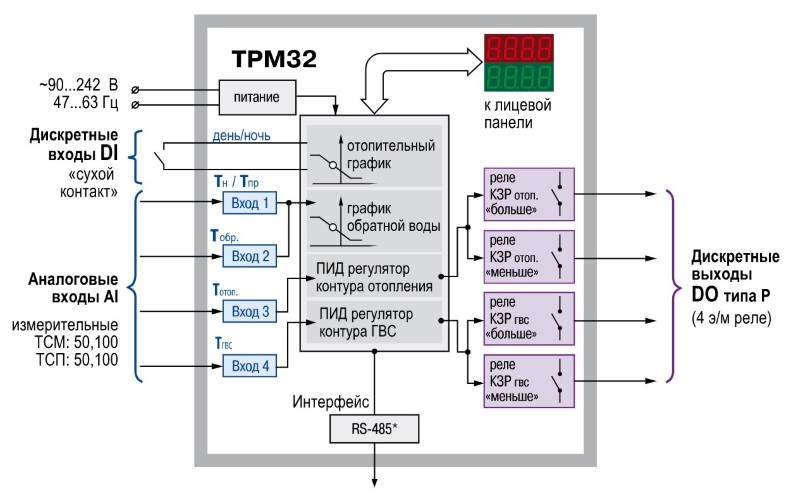

Функциональная схема прибора ТРМ32-Щ7.ТС
Схемы применения ТРМ32-Щ7.ТС

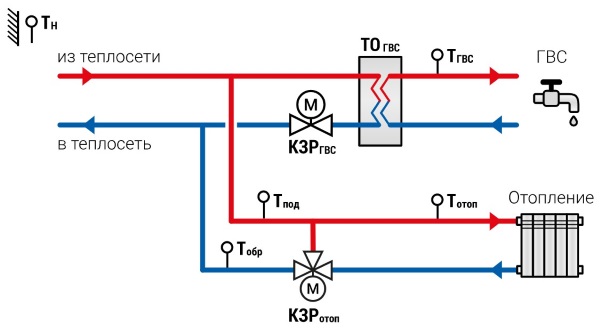

Автоматическое управление закрытыми контурами ГВС и отопления без насосов Тн – датчик температуры наружного воздуха |

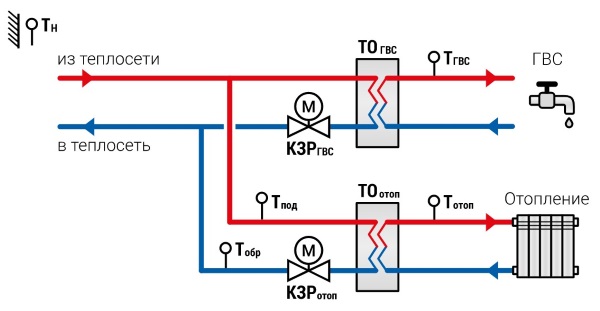

Автоматическое управление закрытым контуром ГВС и открытым контуром отопления без насосов Тотоп – датчик температуры контура отопления |
Схемы подключения ТРМ32-Щ7.ТС

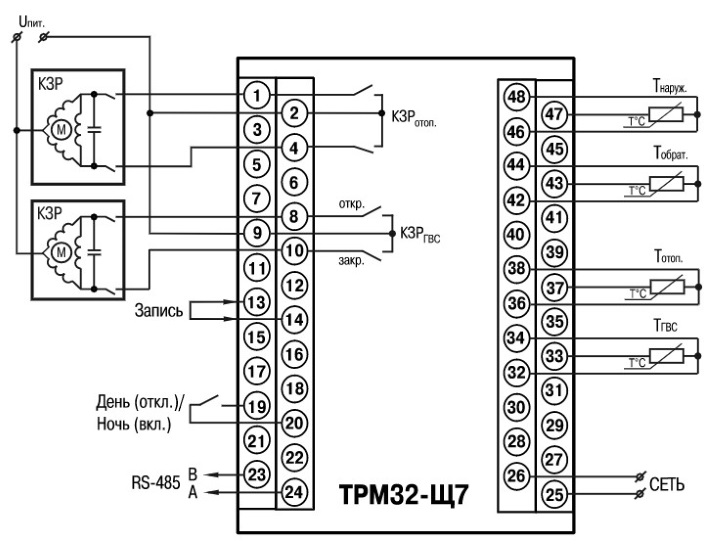

Общая схема подключения ТРМ32-Щ7
Код объекта 001-920-000
Характеристики
Характеристики ТРМ32-Щ7.ТС
|
Параметр |
Значение |
|
Питание |
|
|
Диапазон напряжения питания |
~90 …242 В (номинальное напряжение 230 В) |
|
Потребляемая мощность |
не более 6 ВА |
|
Гальваническая развязка |
Есть |
|
Сетевые возможности |
|
|
Интерфейс связи |
RS-485 |
|
Протокол связи |
Modbus RTU/ASCII, ОВЕН |
|
Скорость передачи данных |
9600, 14400, 19200, 38400, 57600, 115200 бит/сек |
|
Конструкция |
|
|
Тип корпуса |
Щ7 |
|
Габаритные размеры Щ7 |
144×169×50,5 мм |
|
Степень защиты лицевой панели |
IP54 |
|
Степень защиты корпуса |
IP00 |
|
Аналоговые входы |
|
|
Количество |
4 |
|
Тип датчика |
50М, 100М, 50П, 100П, Pt100 |
|
Разрешающая способность |
0,1 °С |
|
Предел допускаемой основной приведенной погрешности контроля температуры (без учета погрешности датчиков) |
±0,5 % |
|
Дискретные выходы |
|
|
Количество выходных устройств |
4 |
|
Тип выходного устройства |
Дискретный, релейные (нормально-разомкнутые контакты) |
|
Гальваническая развязка |
Индивидуальная |
|
Допустимый ток нагрузки, не более |
4 А, при напряжении 230 В 50 Гц (cosϕ> 0,4) |
|
Механический ресурс реле, не менее |
10 000 000 циклов |
|
Электрический ресурс реле, не менее |
15 000 циклов |
