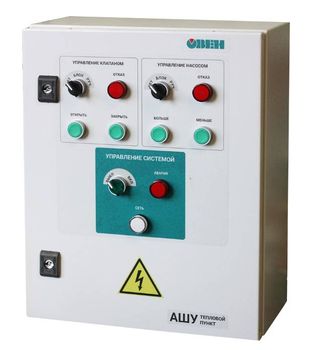

АУУ - шкаф для автоматизированного узла управления

АУУ - шкаф для автоматизированного узла управления описание:

Шкаф для автоматизированного узла управления (АУУ) предназначен для управления автоматизированным узлом управления (АУУ). АУУ представляет собой компактный индивидуальный тепловой пункт, который предназначен для управления параметрами теплоносителя в системе отопления в зависимости от температуры наружного воздуха и условий эксплуатации здания.

Автоматизированный узел управления предназначен для автоматического регулирования параметров теплоносителя (температура, давление), поступающего в систему отопления. Регулирование параметров производится в соответствии с температурой наружного воздуха. При понижении температуры воздуха температура теплоносителя увеличивается, при увеличении температуры воздуха температура теплоносителя, поступающего в систему отопления, уменьшается. Также с применением АУУ обеспечивается расчетный перепад давления между подающим и обратным трубопроводами систем отопления.

Функциональные возможности АУУ:

• Погодозависимое регулирование температуры в прямом и обратном трубопроводе с помощью насоса смешения или регулирующего клапана в соответствии с температурными графиками отопления.
• Обеспечение комфортной температуры в помещениях.
• Устранение перетопов и снижение затрат примерно на 25-40 %.
• Повышение или понижение давления в контуре отопления с помощью насоса или регулирующего клапана.
• Обеспечение стабильной и долговременной работы системы отопления.
• Гибкое управление с применением частотного преобразователя.
• Удаленный контроль, управление и система оповещений в любом месте через OwenCloud.
• Оперативное информирование об аварийных ситуациях.

Преимущества шкафов ОВЕН АУУ

• Поставка готового к работе заводского решения.
• Сокращение времени ввода в эксплуатацию.
• Гибкость настроек и редактирования параметров регулирования.
• Удобный пользовательский интерфейс.
• В основе решений серийные промышленные контроллеры.
• Высокая надежность серийного изделия.

Диспетчеризация АУУ

Дополнительно возможно организовать диспетчеризацию шкафа с помощью облачного сервиса OwenCloud. OwenCloud – облачный сервис компании ОВЕН, применяемый для удаленного мониторинга, управления и хранения архивов данных приборов ОВЕН, используемых в системах автоматизации. Доступ к сервису осуществляется с помощью web-браузера или мобильного приложения через интернет.

Сервис предоставляет пользователям следующий базовый функционал:

• Сбор данных с подключенных устройств.
• Хранение считанных данных в течение 90 дней.
• Отображение данных в виде графиков и таблиц.
• Отображение устройств на карте.
• Удаленное управление устройствами.
• Аварийные уведомления по электронной почте и через Telegram, push-уведомления для мобильного приложения.
• Интеграция со SCADA-системами с помощью бесплатного ОВЕН OPC-сервера.
• Открытый API для интеграции с другим ПО.

Базовый функционал сервиса  OwenCloud предоставляется бесплатно.

Режим работы АУУ
Принцип работы АУУ заключается в следующем. Теплоноситель, поступающий от ЦТП, движется через АУУ. В составе АУУ есть контроллер, в котором предварительно установлены два температурных графика (Тнв – Т3расч, Тнв – Т4расч). С помощью датчиков производится сравнение фактической и заданной температуры теплоносителя. Шкаф позволяет работать с двумя схемами организации АУУ.

Схема №1. С помощью насоса производится смешение теплоносителя из обратной магистрали с теплоносителем из подающей магистрали. Подача теплоносителя регулируется с помощью регулирующего клапана. Перепад давления в системе отопления регулируется с помощью регулирующего клапана на входе АУУ. Данная схема применяется, если перепад давления за АУУ должен быть меньше, чем перед АУУ.

Схема №2. С помощью насоса производится поддержание перепада давления в системе отопления. Температура теплоносителя в системе отопления регулируется с помощью клапана на входе АУУ. Данная схема применяется, если перепад за АУУ должен быть больше, чем перед АУУ.

В ручном режиме возможно управление клапаном и насосом с помощью кнопок на дверце АУУ.

Модификации АУУ

АШУ-400-1НЧ-1ЗР-И-В165-GSM [М01] – шкаф для АУУ, напряжение питания 400 В, для управления 1 насосом через ЧП (0,75 кВт) и 1 задвижкой, с переключателями и индикаторами, в навесном металлическом корпусе, IP65 и передачей данных с помощью GSM-модема.

АШУ-400-1НЧ-1ЗР-И-В165-GSM [М02] – шкаф для АУУ, напряжение питания 400 В, для управления 1 насосом через ЧП (1,5 кВт) и 1 задвижкой, с переключателями и индикаторами, в навесном металлическом корпусе, IP65 и передачей данных с помощью GSM-модема.

Код объекта 001-920-000

Характеристики АУУ

Комплектация АУУ
