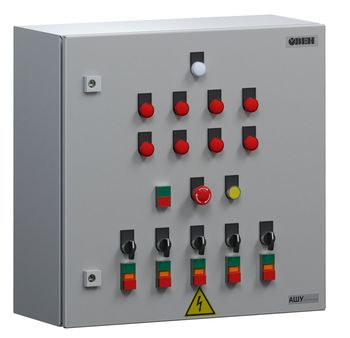

АШУ - шкаф управления котельной
Описание
АШУ - шкаф управления котельной описание:
Шкаф управления котельной АШУ предназначен для автоматизированного управления котельной из двух котлов, работающих в каскаде.
Функциональные возможности АШУ
Шкаф обеспечивает:
- газовую и общекотельную безопасность;
- ручное и автоматическое управление отсечным газовым клапаном (при ручном управлении газовым клапаном газовая безопасность сохраняется);
- ручное и автоматическое управление насосами сетевого контура и контура подпитки;
- измерение и индикацию температуры наружного воздуха;
- измерение и индикацию температуры теплоносителя в сетевом контуре;
- измерение и индикацию давления теплоносителя в сетевом контуре;
- регулирование температуры в сетевом контуре по расчетной температуре в зависимости от температуры наружного воздуха или по заданной температуре в контуре отопления (каскадное управление котлами);
- регулирование давления в сетевом контуре (включение/отключение насосов подпитки);
- управление группой сетевых насосов по заданному алгоритму;
- управление группой насосов подпитки по заданному алгоритму;
- регистрация нештатных ситуаций.
Преимущества шкафов управления АШУ ОВЕН:
- Поставка готового к работе заводского решения.
- Сокращение времени ввода в эксплуатацию.
- Гибкость настроек и редактирования параметров регулирования.
- Удобный пользовательский интерфейс.
- В основе решений серийные промышленные контроллеры.
- Высокая надежность серийного изделия.
Диспетчеризация АШУ
Дополнительно возможно организовать диспетчеризацию шкафа с помощью облачного OwenCloud.
OwenCloud – облачный сервис, применяемый для удаленного мониторинга оборудования ОВЕН, управления и хранения архивов данных приборов, используемых в системах автоматизации. Доступ к сервису осуществляется с помощью web-браузера или мобильного приложения через интернет.
Сервис предоставляет пользователям следующий базовый функционал:
- Сбор данных с подключенных устройств.
- Хранение считанных данных в течение 90 дней.
- Отображение данных в виде графиков и таблиц.
- Отображение устройств на карте.
- Удаленное управление устройствами.
- Аварийные уведомления по электронной почте и через Telegram, push-уведомления для мобильного приложения.
- Интеграция со SCADA-системами с помощью бесплатного ОВЕН OPC-сервера.
- Открытый API для интеграции с другим ПО.
Базовый функционал сервиса OwenCloudпредотавляется бесплатно.
Для интеграции OwenCloud в АШУ установлен GSM-модем ОВЕН ПМ210.
Режим работы АШУ
В автоматическом режиме система обеспечивает поддержание заданной температуры подачи в общем трубопроводе, контроль состояния котлов и равномерное распределение наработки между ними, производится контроль аварий.
В ручном режиме возможно управление насосами и газовым клапаном с помощью кнопок на дверце АШУ.
АШУ-230-1КР-4НР-2СР-И-В165-RS шкаф для управления котельной, имеет напряжение питания 230 В, для управления 1 клапаном, 4 насосами, с переключателями и индикаторами, в навесном металлическом корпусе, IP65 и передачей данных по интерфейсу RS-485
Код объекта 001-920-000
Характеристики
Характеристики АШУ
|
Наименование |
Значение |
|
|
Питание |
||
|
Напряжение питания, В |
220 ± 10 % |
|
|
Частота переменного тока, Гц |
45…65 |
|
|
Ток потребления блока, не более, А |
1 |
|
|
Напряжение встроенного блока питания для активных датчиков 4…20 мА, В |
24 ± 10 % (постоянного тока) |
|
|
Мощность встроенного блока питания для активных датчиков, не более, Вт |
4 |
|
|
Цифровые (дискретные) входы |
||
|
Количество входов |
16 |
|
|
Максимальная частота сигнала, подаваемого на дискретный вход, Гц |
15 (при скважности 0,5) |
|
|
Подключаемые входные устройства |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); |
|
|
Аналоговые входы |
||
|
Количество аналоговых входов для подключения датчиков, шт. |
4 |
|
|
Типы подключаемых датчиков к входам подключения |
4…20 мА, термосопротивление – двухпроводная схема подключения |
|
|
Дискретные выходы |
||
|
Количество релейных выходных каналов, шт. |
16 |
|
|
Максимальный ток, коммутируемый контактами реле, А, не более |
– 5 (для переменного напряжения не более 250 В нагрузка для категории использования АС-1) – 5 (для постоянного напряжения не более 30 В нагрузка для категории использования DС-1) |
|
|
Электрический ресурс реле, циклов переключения, не менее |
100 000 |
|
|
Управление ИМ |
||
|
Количество подключаемых котлов, шт. |
2 |
|
|
Количество подключаемых насосов, шт. |
4 |
|
|
Количество подключаемых электромагнитных клапанов, шт. |
1 |
|
|
Количество контуров регулирования типа «ВКЛ/ВЫКЛ» |
2 |
|
|
Конструктивное и климатическое исполнение |
||
|
Степень защиты шкафа |
IP65 |
|
|
Материал корпуса |
металл |
|
|
Масса нетто, кг, не более |
12,2 |
|
Комплектация
Комплектация АШУ
- АШУ
- Паспорт и гарантийный талон
- Руководство по эксплуатации
