PS2 - бесконтактный индуктивный датчик

PS2 - бесконтактный индуктивный датчик описание:

Индуктивный датчик PS2 является усовершенствованным аналогом датчика ВБ2 и предназначен для бесконтактного обнаружения и подсчета различных объектов, находящихся в зоне их чувствительности. В отличие от емкостного датчика, индуктивный датчик реагирует только на металлы и не чувствителен к остальным материалам, что повышает его защищенность от помех. Например, введение в зону чувствительности датчика рук оператора, эмульсии, воды, смазки и других неметаллических предметов не приведет к ложному срабатыванию.

Особенности датчика PS2

• Увеличенное расстояние срабатывания.
• Невозможность вывода из строя датчика при неверном подключении.
• Подключение кабелем с лужеными выводами.
• Устойчивость к помехам, создаваемым частотными приводами.

Применение бесконтактного индуктивного датчика PS2

Объектами воздействия на индуктивный датчик являются только металлические, магнитные, ферро-магнитные материалы и аморфные металлы. Индуктивный датчик наиболее эффективно использовать в качестве конечных выключателей в транспортной отрасли, металлургии, промышленной автоматике, а также в машиностроении и станкостроении.

Наиболее широко индуктивный датчик применяется в системах, где необходимы:

• контроль работы автоматических линий и конвейеров;
• контроль положения металлических объектов в пространстве;
• контроль вращения валов и шестерен.

Функциональная схема PS2

Принцип действия индуктивного бесконтактного датчика основан на изменении параметров магнитного поля катушки индуктивности, в зону которой попадает металлический объект. При подаче питания перед активной зоной датчика, представляющей собой катушку индуктивности, возникает магнитное поле, которое является зоной чувствительности датчика. При внесении в эту зону металлического объекта изменяются параметры поля катушки и состояние выхода датчика.

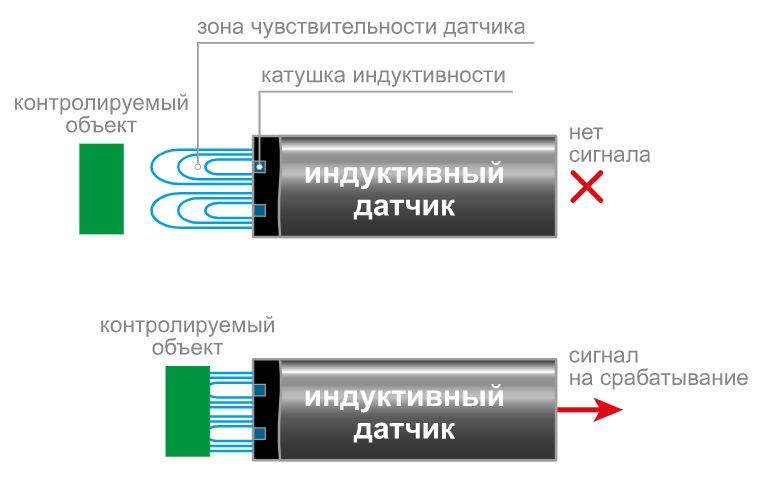

                                                            Функциональная схема индуктивного датчика PS2

Расстояние срабатывания датчика определяется его конструктивным исполнением.

Конструктивное исполнение PS2
