СУРА (ППУ-1 / ППУ-2 / СУРА-1 / СУРА-2) - кабельные ЭТЛ высоковольтных испытаний
Описание
Описание СУРА (ППУ-1 / ППУ-2 / СУРА-1 / СУРА-2)
Передвижные кабельные электротехнические лаборатории СУРА комплектуются оборудованием для выполнения испытаний, диагностики кабельных линий в том числе с изоляцией из сшитого полиэтилена, а также определения места повреждения кабельных линий относительными и точными топографическими методами.
В зависимости от комплектации цифровые микропроцессорные передвижные кабельные ЭТЛ "СУРА" обеспечивают выполнение следующих задач:
- испытания электрооборудования повышенным переменным напряжением промышленной частоты;
- испытания кабельных линий с изоляцией из сшитого полиэтилена повышенным переменным напряжением сверхнизкой частоты (СНЧ);
- испытания кабельных линий повышенным выпрямленным напряжением;
- прожигание поврежденной изоляции кабельных линии;
- дожигание поврежденной изоляции кабельных линий;
- поиск места повреждения кабельных линий акустическим методом;
- поиск места повреждения кабельных линий индукционным методом;
- определение трассы кабельной линии;
- определение расстояния до места повреждения кабельных линий рефлектометрическим (TDR) методом;
- определение расстояния до места повреждения кабельных линий методом колебательного разряда по току и напряжению (ICE / DECAY);
- определение расстояния до места повреждения кабельных линий импульсно-дуговым (ARM) методом;
- измерение сопротивления изоляции с расчетом индекса поляризации и коэффициента абсорбции.
В данной модели собраны лучшие решения 2-х производителей:
- управление электропитанием и высоковольтными блоками собрано в 19-ти дюймовых корпусах в отдельной стойке, что упрощает их демонтаж в случае ремонта;
- простая, ремонтопригодная и надежная система управления электропитанием блоков (отсутствуют микросхемы и сложнодоступные компоненты);
- простой и надежный высоковольтный переключатель контактно-штыревого типа аналогичный по конструкции переключателям ведущих мировых производителей;
- фиксация на дисплее значений напряжения испытания и тока утечки системой АИСТ-50/70;
- мощная прожигающая установка БП-30 с действительно неограниченным режимом работы.
- 2-х ступенчатая "акустика". Блоки управления в стойке на базе ГИ-2000/2 с собственным зарядным трансформатором и встроенным адаптером "импульсно-дугового разряда";
- простой и понятный интерфейс управления системой;
- приемлемая цена электролаборатории.
Узнать подробнее об электротехнических лабораториях Вы сможете на специально подготовленной странице.
Комплектация
Комплект поставки Кабельные электротехнические лаборатории высоковольтных испытаний (ЭТЛ, ЛВИ) ППУ-1 / ППУ-2:
Предлагаемый состав оборудования электролаборатории и его технические характеристики:

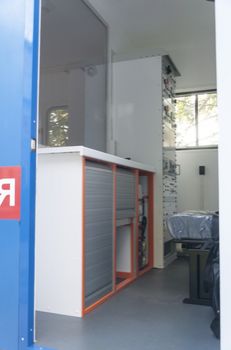

В отсеке оператора располагается:
- Пульт управления ЭТЛ ППУ:
Пульт управления лабораторией в составе с главным (высоковольтным) переключателем. Предназначен для коммутации узлов и блоков лаборатории по цепям питания, выбора режима работы, управления системой безопасности. Пульт оснащен измерительными приборами, а также приборами индикации и сигнализации.
В высоковольтном отсеке расположены:
Высоковольтное оборудование и стойки с кабельными барабанами.
Базовый состав основного оборудования
Пульт управления и контроля безопасности СП-10 с высоковольтным переключателем ВП-70. Пульт сетевой и управление акустикой в стойке.
Секция ввода питания содержит рубильник с видимым разрывом контактов и приборы контроля параметров электропитания лаборатории.
Пульт сетевой осуществляет коммутацию по цепям питания и выбор режима работы электролаборатории «Испытания», «Прожиг», «Акустика», «Внешнее», высоковольтный переключатель ВП-70 в ППУ, а также контроль за состоянием параметров электробезопасности лаборатории: система блокировок, контроль заземления.
Высоковольтный переключатель контактно-штыревого типа, ручной, обеспечивает переключение высоковольтных установок, а также подключение "внешних" приборов (мегаомметр, индукционный генератор) к выходному высоковольтному кабелю.
Аппарат испытательный АИСТ-50/70
Предназначен для испытания электрооборудования и силовых электрических кабелей высоким переменным и выпрямленным напряжением и измерением тока утечки.
- Напряжение питающей сети однофазного переменного тока, В - 220±11;
- Параметры аппарата на выпрямленном напряжении в продолжительном режиме при номинальном значении напряжения в сети наибольшее рабочее напряжение, кВ - 70;
- максимальный рабочий ток, мА - 40;
- Параметры аппарата на переменном напряжении в продолжительном режиме при номинальном значении напряжения в сети наибольшее рабочее напряжение (действующее значение), кВ - 50;
- наибольший рабочий ток (действующее значение), мА - 60;
- Потребляемая мощность, кВА, не более - 3
Генераторы высоковольтных импульсов (установки акустических ударных волн) серии ГИ предназначены для определения места повреждения силовых электрических кабелей.
Функции:
- точное определение места повреждения акустическим методом (топографический);
- предварительное определение расстояния до места повреждения кабеля импульсно-дуговым методом (дополнительно требуется рефлектометр с поддержкой данной функции – Рейс-305).
Напряжение импульса, кВ |
Ступень № 1: 0…10 кВ, |
Система заряда и характеристика емкостей |
- трансформатор многоступенчатый (10кв/20кВ), «сухого» исполнения (не обслуживаемый), |
Переключение ступеней 10кВ/20кВ |
Ручной коммутатор |
Максимальная энергия импульса на каждой ступени, Дж |
2000 |
Методы поиска повреждений кабеля |
акустический и импульсно-дуговой |
Частота следования импульсов, секунд |
3 … 15, ручной режим |
Прожигающая установка БП-30
Установка предназначена для прожига и дальнейшего дожига дефектной изоляции силовых кабелей. От аналогичных установок отличается схемой построения:
- электронный преобразователь 220В, 50Гц в 380В, 800 Гц;
- 3 фазный трансформатор;
- 3 фазный выпрямитель;
- устройство стабилизации дуги.
Технические параметры:
- максимальное напряжение -30 кВ;
- максимальный ток прожига 10 А;
- максимальный ток в режиме дожига 45А;
- количество ступеней прожига - 3 , дожига - 2;
- переход со ступени на ступень в режиме прожига без обрыва дуги;
- плавное регулирование напряжения и тока в пределах каждой ступени
- Время работы: не ограничено.
Система обеспечения безопасности персонала
- разрядный замыкатель;
- световая и звуковая сигнализации;
- контроль заземления электролаборатории;
- кнопка аварийного отключения лаборатории;
- система блокировок питания на дверях высоковольтного отсека;
- магистраль заземления электролаборатории;
- комплект штанг (6 штук) для провешивания высоковольтного провода.
Комплект кабельных барабанов:
- барабан с кабелем питания КГ 4х4 (2х8) мм.кв.барабан с рабочим заземлением ПЩ 10 мм.кв;
- барабан с высоковольтным кабелем 70 kVDC (для испытания выпрямленным напряжением и работы поисково-прожигающих установок);
- барабан с высоковольтным проводом ПВВ (испытание переменным напряжением);
- барабан с защитным заземлением ПВ-3 6 мм.кв.
Блок автономного питания БАП-20 (не менее 12 кВА, 220В)
Предназначен для работы лаборатории в условиях отсутствия сети электропитания. Имеет привод от КОМ автомобиля.
Документация
- Комплект эксплуатационной документации на электролабораторию.
- Комплект документов для регистрации электролаборатории в органах ГИБДД.
