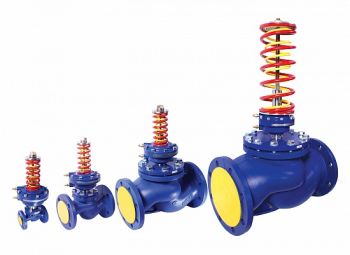

Регуляторы перепада давления ВРПД (регуляторы давления «после себя»)
Госреестр
Описание
Описание ВКСР
Регуляторы перепада давления ВРПД (регуляторы давления «после себя») используются с целью поддержания установленного уровня перепадов давления на гидравлическом сопротивлении любого типа за счет изменений уровня расхода рабочей среды. Принцип функционирования арматуры основан на использовании энергии протекающего теплоносителя для перемещений органа регулировки.
Поставка данного типа регуляторов осуществляется с наличием двух пружин для проведения настройки, которые обеспечивают установку нужного показателя в пределах от 0,04 МПа до 0,7 МПа либо от 0,2 МПа до 1,2 МПа. При этом наибольшее допустимое значение перепада давления на устройстве – 0,4 МПа. Для более экономного использования регулятора, позволяющего продлить срок службы устройства и уменьшить уровень шума, рекомендуется устанавливать уровень перепада давления в пределах 0,2 МПа. Нежелательно осуществлять настройку регулятора близко к крайним значениям параметров диапазонов настроек из-за возможности возрастания уровня погрешности регулировки. Также при регулировании в области нижних значений перепада давления необходимо учитывать уровень погрешности манометров, в соответствии с показателями которых производится настройка. Подсоединение регулятора к трубопроводу осуществляется за счет использования фланцев.
Основные параметры регулятора:
· параметры номинальных значений диаметров DN – от 15 мм до 150 мм;
· показатель номинального уровня давления PN – 1,6 МПа;
· параметры условной пропускной способности по основному ряду – от 1,6 м3/ч до 280 м3/ч;
· параметры условной пропускной способности по дополнительному ряду - от 1,0 м3/ч до 80 м3/ч;
· в качестве рабочей среды может быть использована вода с крайними значениями температуры +5°С…+150°С;
· параметры высоты устройства – от 365 мм до 800 мм;
· параметры строительной длины – от 130 мм до 480 мм;
· вес – от 8 кг до 82 кг;
· параметры зоны пропорциональности – 16% от крайнего верхнего значения настройки;
· параметры зоны нечувствительности – 0,02 МПа;
· показатель постоянной времени – 16 с;
· параметр уровня относительной протечки – 0,6%;
· рекомендуемые параметры внешней среды: температура от +1°С до +40°С, влажность 80%;
· средняя продолжительность срока эксплуатации – 10 лет.
Комплектация регулятора представлена регулятором ВРПД, трубкой импульсного типа с наличием штуцера, красной и желтой пружинами, технической документацией. Для изготовления элементов конструкции регулятора используются материалы: для корпуса – серый чугун, для крышки, седла, поршня, штока – сталь нержавеющая, для мембраны и уплотнения штока – EPDM, для направляющих – PTFE.
"ВОГЕЗЭНЕРГО (Минск)"
Код объекта 010-281-066
Характеристики
Технические характеристики
Наименование параметров |
Значение параметров | |||||||||||||
Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |||
Условная пропускная способность Kvy, м3/ч* (основной ряд) |
1,6 2,5 |
2,5 4,0 6,3 |
4,0 6,3 10 |
6,3 10 16 |
10 16 25 |
16 25 32 |
25 32 40 |
32 40 63 |
63 100 125 |
100 125 160 |
160 200 250 280 |
|||
Условная пропускная способность Kvy, м3/ч* (дополнительный ряд) |
1,0 4,0 |
3,2 | 8,0 | 12,5 | 20 | 50 | 80 | |||||||
Номинальное давление PN, МПа |
1,6 |
|||||||||||||
Рабочая среда | вода | |||||||||||||
Диапазон настройки регулятора, МПа** |
0,04...0,7 | Мембранная коробка - синяя DN(15-150) | ||||||||||||
0,04÷0,16 - с желтой пружиной; 0,1÷0,4 - с красной пружиной; 0,3÷0,7 - с двумя пружинами |
||||||||||||||
0,2...1,2 | Мембранная коробка - серая (DN15-100) | |||||||||||||
0,2÷0,35 - с желтой пружиной; 0,25÷0,8 - с красной пружиной; 0,6÷1,2 - с двумя пружинами |
||||||||||||||
0,6...1,2 | Мембранная коробка - серая (DN125, 150) | |||||||||||||
0,6÷1,2 - с двумя пружинами | ||||||||||||||
Температура рабочей среды Т, °С |
+5 ... +150°С |
|||||||||||||
Зона пропорциональ- ности, % от верхнего предела настройки, не более |
16 |
|||||||||||||
Относительная протечка, % от Kvy, не более |
0,6 |
|||||||||||||
Строительная длина, мм |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
|||
Высота, мм, не более | 365 | 370 | 375 | 390 | 395 | 410 | 430 | 450 | 500 | 760 | 800 | |||
Масса, кг, не более | 8 | 9 | 10 | 11 | 13 | 15 | 20 | 25 | 39 | 60 | 82 | |||
Окружающая среда |
Воздух с температурой от +1°С до +40°С и влажностью до 80% (климатическое исполнение УХЛ 4.2 по ГОСТ 15150) |
