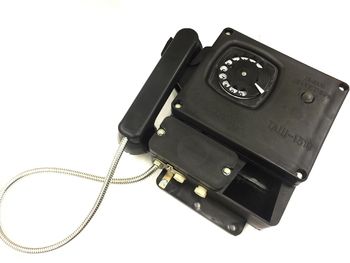

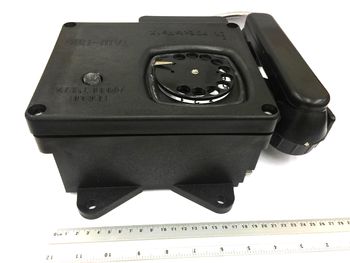

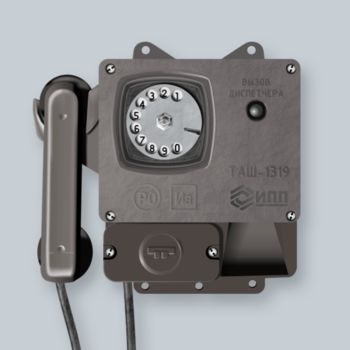

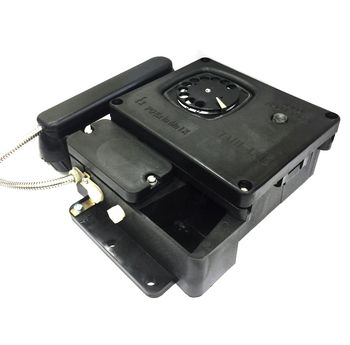

ТАШ 1319 - телефонный аппарат
Описание
ТАШ 1319 - телефонный аппарат описание:
ТАШ 1319 - телефонный аппарат с дисковым номеронабирателем. Предназначен для прямой местной связи в шахтах, карьерах горнодобывающей промышленности, металлургических цехах и открытых площадках, взрывоопасных по пыли и газу, в комплектах аппаратуры автоматической шахтной связи “диск-шатс”, КДШ-М и ДКСТ-Б с приставкой УРИ совместно со станцией УАТС, АТСК, УПАСТ.
Аппарат таш 1319 защищен от пыли и брызг (степень защиты IP54 по ГОСТ 14254-80).
Возможна эксплуатация аппарата в условиях воздействия окружающего шума 80 дб при затухании тракта до 28,7 дб (затухание абонентской линии до 13 дб).
Уровень громкости вызывного сигнала не менее 90 дб на расстоянии 0,5 м от аппарата.
При включении в телефонные сети общего пользования аппарат не является взрывозащищенным.
Искробезопасный телефон ТАШ-1319
Стационарные телефонные аппараты, которые выдерживают взрывы, удары, брызги, скопления пыли и газа. Это не миф, это ТАШ-1319 – необходимое оборудование для горно-шахтной промышленности.
Его главное предназначение: поддерживать связь в тяжелых условиях шахты. Потому корпус телефона состоит из ударопрочного пластика, в конструкции имеются кнопки вызова диспетчера, плата с передатчиком, оповещатель для подачи звукового сигнала и дисковой номеронабиратель. Внутрь трубки вмонтированы искрогасители, усилитель передачи и малогабаритный микрофон.
Конструктивные особенности
Прибор состоит из таких компонентов:
- телефонной трубки МТ-132;
- платы с вмонтированными в неё передатчиком и звуковым извещателем ВП-1;
- дискового номеронабирателя и кнопки вызова диспетчера.
Крышки корпуса, амбушюр и слуховая решётка трубки крепятся на болты со специальным шлицом. Внутри трубки вмонтированы искрогасительные элементы, усилитель передачи и микрофонные капсюли МДМ-7 и КЭД-2.
Корпус аппарата разделен на 2 секции с защитными крышками, детали отлиты из ударопрочного пластика. Торцы крышек плотно прилегают к корпусным деталям за счет герметизирующего резинового уплотнителя. Для обеспечения взрывозащиты отдельные соединения выполнены неразъемными, а полости залиты компаундом. Корпус помечается маркировкой уровня взрывозащиты РО Иа.
Торец нижнего блока содержит штуцеры для подвода телефонных кабелей типа ТВШ-0,8 и провода телефонной трубки. На нем закреплен фланец с болтом для присоединения контура заземления. Аппарат ТАШ-1319 приспособлен для вертикального монтажа.
Рабочие характеристики ТАШ 1319:
- разборчивость слогов при окружающем шуме 80 дБ и величине затухания в слуховом тракте 28,7 дБ: не менее 57%;
- громкость сигнала вызова на удалении 0,5 м от лицевой панели телефона: не менее 90 дБ;
- качество трансляции с амплитудой 1000 Гц и сопротивлением телефонного кабеля 600 Ом: +6…-6 дБ;
- сопротивление в контуре постоянного тока при снятой трубке: до 320 Ом;
- климатические условия работы: влажность до 98% (25°С), температура наружного воздуха -40°С…+40°С.
Характеристики
Технические характеристики ТАШ-1319
Разборчивость речи при уровне окружающего шума | 80 дБ |
Разборчивость речи при затухании тракта | 28,7 дБ |
Уровень громкости вызывного акустического сигнала аппарата | >90 дБ |
Сопротивление аппарата постоянному току при снятой телефонной трубке | 320 Ом |
Приемлемая температура окружающей среды | +40…-40 °C |
Относительная влажность воздуха (при t 25 °С) | >98% |
Габариты телефона | 305x304x110 |
Вес изделия | 5 кг |
Комплектация
Комплектация ТАШ-1319
1. Телефонный аппарат.
2. Ключи для спецболтов.
3. Техническое описание.
4. Паспорт.
5. Упаковка.
