СВС-50Ц - стенд высоковольтный стационарный
Харьковэнергоприбор
53044-13
12 месяцев
Описание
Описание СВС-50Ц
Автоматический cтенд СВС-50Ц предназначен для испытания диэлектрических средств индивидуальной защиты, а также ручного инструмента и приспособлений с электрической изоляцией.
Испытания проводятся напряжением переменного тока до 50 кВДЕЙСТВ. (до 100 кВДЕЙСТВ. для СВС-100Ц) промышленной частоты (f = 50 Гц).
Стенд СВС-50Ц поставляется с набором компонентов, позволяющих проводить испытания различных объектов:
✓ диэлектрические перчатки, боты и галоши;
✓ ручной инструмент с изоляцией;
✓ указатели напряжения;
✓ разрядные штанги;
✓ диэлектрические ковры.
Подача, стабилизация и контроль испытательного напряжения производятся автоматически, в соответствии с заданными параметрами. Автоматические операции наполнения и слива испытательной ванны осуществляются с помощью электронасоса.
- Стенд СВС-50Ц имеет пять предустановленных уровня выходного напряжения, а также один, задаваемый пользователем.
- Длительность испытания задается и контролируется посредством таймера.
- Ток утечки отображается на дисплее в течение всего цикла испытания.
- Пробой изоляции сопровождается оповещением в строке соответствующего канала, а также автоматическим выключением высоковольтной цепи.

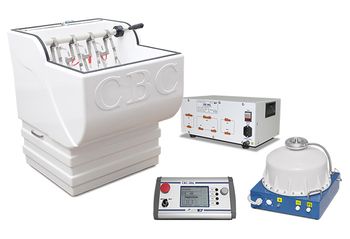

Стенд выполнен в виде блоков управления, подачи высокого напряжения и измерения, а также испытательной ванны. Управление системой и контроль хода испытания осуществляются с безопасного расстояния от высоковольтной цепи и испытательной ванны, что обеспечивает дополнительную защиту оператора.
В стенде СВС-50Ц предусмотрены следующие средства обеспечения и многоуровневого контроля безопасности.
✓ Защита от превышения тока.
✓ Размыкатель на высоковольтном выводе.
✓ Защитное заземление.
✓ Плавкие предохранители.
✓ Система контроля давления и температуры элегаза в блоке (блоках) высокого напряжения.
✓ Кнопка аварийного отключения.
Код объекта 009-619-150
Характеристики
Характеристики СВС-50Ц
| СВС-50Ц | СВС-100Ц | |||
| Режимы и параметры испытания | «Проверка ламп, 100 В» | Диапазон регулирования и индикации выходного напряжения | 20 … 100 ВДЕЙСТВ. | |
| «Испытательная ванна, 15 кВ» | 1 … 15 кВДЕЙСТВ. | |||
| «БВИ-50» | 10 … 50 кВДЕЙСТВ. | |||
| «БВИ-100» | - | 10 … 100 кВДЕЙСТВ. | ||
| Пороговое значение тока утечки | 7,6 мА | 10 мА | ||
| Количество одновременно испытываемых объектов | до 4 | |||
| Приведенная погрешность индикации тока и напряжения | ± 3 % | |||
| Безопасность | Заземление |
■ Защитное заземление ■ Рабочее заземление ■ Автоматический заземлитель |
||
| Защита |
■ Защита от превышения допустимой силы тока ■ Предупреждение о перегреве ■ Предупреждение о падении давления элегаза |
|||
| Индикация присутствия высокого напряжения | ■ Световая | |||
| Системы отключения высокого напряжения |
■ Кнопка аварийного отключения ■ Ключ-выключатель питания ■ Защитная блокировка |
|||
| Параметры питания и потребления | Напряжение питающей сети переменного тока | 230 В, ± 10 % | ||
| Частота питающей сети | 50 Гц (опционально – 60 Гц) | |||
| Потребляемая мощность | до 0,9 кВ•А | до 1,5 кВ•А | ||
| Физические параметры | Габариты блока управления, В × Ш × Г | 97 × 344 × 193 мм | ||
| Масса блока управления | ||||
| Габариты блока высокого напряжения, В × Ш × Г | 334 × 364 × 381 мм | |||
| Масса блока высокого напряжения | 26,5 кг | 26,5 кг × 2 | ||
| Габариты блока измерений, В × Ш × Г | 175 × 368 × 254 мм | |||
| Масса блока измерений | ||||
| Габариты испытательной ванны, В × Ш × Г | 900 × 700 × 820 мм | |||
| Масса испытательной ванны (с принадлежностями, без воды) | ||||
* Характеристики продукции могут быть изменены без предварительного уведомления. *
Комплектация
Комплектация СВС-50Ц
|
Наименование |
Количество |
|

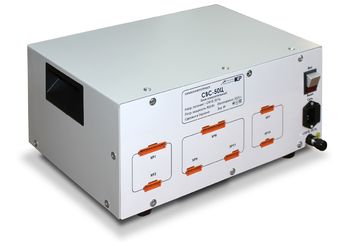

Блок управления СВС-50Ц |
1 |
|
Испытательная ванна |
1 |
|
Блок высоковольтный БВИ-50 |
1 |
|
Кабель питания |
2 |
|
Кабель связи с испытательной ванной |
1 |
|
Кабель подключения БВИ-50 |
1 |
|
Провод заземления |
2 |
|
Провод высоковольтный |
1 |
|
Контактная цепь для подключения инструмента |
4 |
|
Руководство по эксплуатации |
1 |
