СКАТ-СВС - стенд высоковольтный стационарный
Описание
СКАТ-СВС описание
Все модификации стенда позволяют проводить испытания до 1000 В (источник встроен в блок управления).

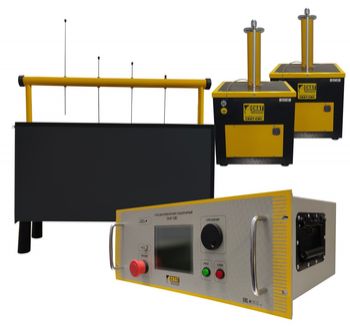

Для проведения испытаний свыше 1000В используются внешние высоковольтные блоки. В зависимости от модификации, стенд комплектуется:
модификация СКАТ-СВС-50Ц: один высоковольтный блок до 50 кВ;
модификация СКАТ-СВС -100Ц: два высоковольтных блока до 50 кВ;
модификация СКАТ-СВС -100-20Ц: один высоковольтный блок до 100 кВ и один высоковольтный блок до 20 кВ.
Все модификации комплектуются ванной, рассчитанной для испытания до 4 средств защиты одновременно.
СКАТ-СВС предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты, регулируемым в пределах от 0 до 100 кВ. Также оборудование стендов может использоваться для испытаний изоляции переменным током (кабелей, изоляторов).

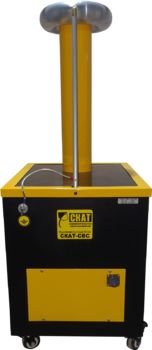

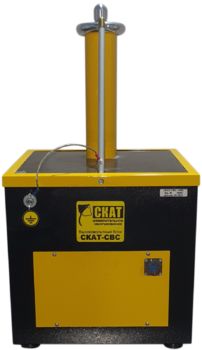

Высоковольтные блоки выполнены в стальных корпусах, покрытых полимерной порошковой краской. На блок установлена автоматическая штанга заземления. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора – трансформаторное масло и пластик.

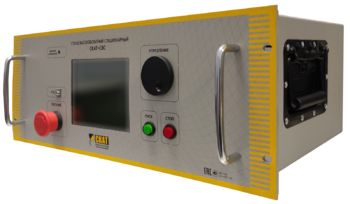

Блок управления исполнен в металлическом корпусе с ручками для переноса, используется в настольном варианте, возможен монтаж в стойку 482,6 мм (19 дюймов). Корпус покрыт полимерной порошковой краской.

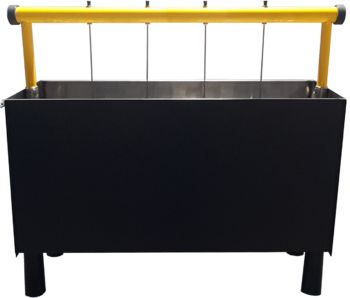

Ванна испытательная представляет собой емкость для воды, корпус которой выполнен из нержавеющей стали и покрыт снаружи полимерной порошковой краской. Внутренний делитель напряжения с диапазоном измерения от 0,2 до 20 кВ встроен в штангу измерительную, конструктивно расположенную над верхней частью ванны на двух изолирующих стойках, закрепленных на боковых стенках корпуса ванны.
Код объекта 009-1129-006
Характеристики
Характеристики СКАТ-СВС
Метрологические характеристики
| Характеристика | Значение для модификации | ||
| СКАТ-СВС-50Ц | СКАТ-СВС-100Ц | СКАТ-СВС-100-20Ц | |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «встроенный источник до 1000 В», В |
от 20 до 1000 |
||
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «ванна испытательная до 20 кВ», кВ |
от 1 до 20 |
||
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 20 кВ», кВ | - | от 1 до 20 | |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 50 кВ», кВ | от 1 до 50 | - | |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 100 кВ», кВ | - | от 5 до 100 | |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, в режиме «до 100 кВ между высоковольтными блоками», кВ | - | от 5 до 100 | - |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % | |||
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % |
±3 |
||
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «встроенный источник до 1000 В», мА |
от 0,5 до 10 |
||
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «ванна испытательная до 20 кВ», мА |
от 0,5 до 10 |
||
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 20 кВ», мА |
- | от 1 до 40 | |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 50 кВ», мА |
от 1 до 40 | - | |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 100 кВ», мА |
- | от 1 до 20 | |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «до 100 кВ между высоковольтными блоками», мА |
- | от 1 до 20 | - |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % |
±(2,0+0,1·((Iм/I)-1))* |
||
Технические характеристики
| Характеристика | СКАТ-СВС-50Ц | СКАТ-СВС-100Ц | СКАТ-СВС-100-20Ц | ||
| Параметры питающей сети | напряжение переменного тока, В |
от 198 до 242 |
|||
| частота переменного тока, Гц |
от 49 до 51 |
||||
| Максимальная полная мощность, потребляемая стендом, В‧A, не более |
2500 |
||||
| Количество внешних источников высокого напряжения | 1 | 2 | 2 | ||
| Количество каналов измерения силы тока при работе с ванной испытательной |
4 |
||||
| Габаритные размеры средства измерений, мм, не более, Д х Ш х В | Блок управления |
490 х 380 х 200 |
|||
| Блок высоковольтный |
20кВ |
- | 370 х 375 х 650 | ||
|
50кВ |
370 х 375 х 650 | - | |||
|
100кВ |
- | 370 х 470 х 880 | |||
| Ванна испытательная |
825 х 270 х 760 |
||||
| Масса средств измерений, кг, не более, Д х Ш х В | Блок управления |
23 |
|||
| Блок высоковольтный |
20кВ |
- | 20 | ||
|
50кВ |
25 | - | |||
|
100кВ |
- | 60 | |||
| Ванна испытательная |
17,5 |
||||
| Условия эксплуатации | температура окружающей среды, °С |
от +10 до +40 |
|||
| относительная влажность при температуре +25 ºС, %, не более |
80 |
||||
| атмосферное давление, кПа |
от 84 до 106,7 |
||||
| Средняя наработка на отказ в нормальных условиях применения, ч, не менее |
8000 |
||||
| Средний срок службы, лет, не менее |
10 |
||||
Комплектация
Комплектация СКАТ-СВС
|
Наименование |
Количество для модификаций |
Примечание |
||
|
СКАТ-СВС- 50Ц |
СКАТ-СВС- 100Ц |
СКАТ-СВС- 100-20Ц |
||
|
Блок управления |
1 шт. |
|
||
|
Высоковольтный блок 20 кВ |
- |
- |
1 шт. |
|
|
Высоковольтный блок 50 кВ |
1 шт. |
2 шт. |
- |
|
|
Высоковольтный блок 100 кВ |
- |
- |
1 шт. |
|
|
Ванна испытательная |
1 шт. |
|
||
|
Кабель межблочный |
1 шт. |
2 шт. |
4 м |
|
|
Кабель высоковольтный |
1 шт. |
1,5 м |
||
|
Кабель измерительный |
1 шт. |
3 м |
||
|
Комплект кабелей для испытаний до 1000 В |
1 шт. |
|
||
|
Провод заземления |
2 шт. |
3 шт. |
|
|
|
Кабель сетевой |
1 шт. |
|
||
|
Вилка разъема для подключения сигнальных цепей |
1 шт. |
FQ14-6TJ |
||
|
Паспорт |
1 экз. |
|
||
|
Руководство по эксплуатации |
1 экз. |
|||
