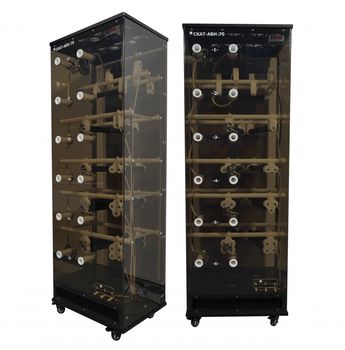

СКАТ-АВН70 - активная высоковольтная нагрузка
Описание
СКАТ-АВН70 описание
Предназначена для проведения метрологических испытаний различных аппаратов испытательных высоковольтных типа СКАТ-70М (МА), СКАТ-70, АВИЦ-70, аппаратов испытания диэлектриков типа АИСТ 50/70; АИД-70М; АИД-70Ц и подобных.
Шкаф нагрузки выполнен из диэлектрического высокотехнологичного материала, обеспечивающего прочность и лёгкость конструкции. Предназначена для проведения метрологических испытаний различных аппаратов испытательных высоковольтных типа
СКАТ-70М (МА), СКАТ-70, АВИЦ-70, аппаратов испытания диэлектриков типа АИСТ 50⁄70; АИД-70М; АИД-70Ц и подобных.
СКАТ-АВН70 особености

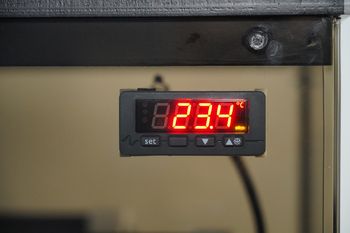

Для эффективного отвода тепла, выделяющегося на резисторных сборках, нагрузка снабжена системой принудительного воздушного охлаждения. Вентиляторы установлены на горизонтальной панели в нижней части корпуса. Забор воздуха осуществляется через отверстия в днище корпуса, а в верхней панели корпуса предусмотрены отверстия для выхода воздуха. Включение системы охлаждения производится автоматически при достижении температуры внутри шкафа 30 °C.
В качестве элементов нагрузки используются модули, представляющие собой сборки из термостойких высоковольтных резисторов.

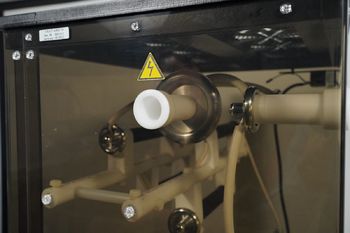

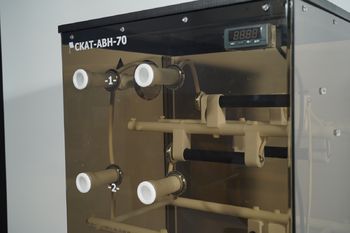

Предусматривает подключение эталонного амперметра между клеммами в нижней части шкафа . Для защиты низковольтной цепи нагрузки установлены разрядники. На передней стенке шкафа находятся высоковольтные разъемы для подключения высоковольтных перемычек, выбирающих активные ступени, и высоковольтный вход для нагружаемого устройства. Используя параллельное соединение различных ступеней можно изменять номинал нагрузки в широких пределах.
Код объекта 009-1129-044
Характеристики
Технические характеристики активной высоковольтной нагрузки СКАТ-АВН-70:
| Параметр | Значение |
| Наибольшее рабочее напряжение постоянного тока, кВ | 70 |
| Наибольшее амплитудное значение переменного тока частотой 50 Гц, кВ | 70 |
| Число ступеней нагрузки | 6 |
| Номинальное сопротивление первой ступени, МОм | 68 ± 5 % |
| Номинальное сопротивление второй ступени, МОм | 22,4 ± 5 % |
| Номинальное сопротивление третей ступени, МОм | 14,1 ± 5 % |
| Номинальное сопротивление четвертой ступени, МОм | 6,6 ± 5 % |
| Номинальное сопротивление пятой ступени, МОм | 2,4 = 5 % |
| Номинальное сопротивление шестой ступени, МОм | 1,35 ± 5 % |
| Максимальная рассеиваемая мощность первой ступени, не менее Вт | 80 |
| Максимальная рассеиваемая мощность второй ступени, не менее Вт | 250 |
| Максимальная рассеиваемая мощность третьей ступени, не менее Вт | 350 |
| Максимальная рассеиваемая мощность четвертой ступени, не менее Вт | 750 |
| Максимальная рассеиваемая мощность пятой ступени, не менее Вт | 1500 |
| Максимальная рассеиваемая мощность шестой ступени, не менее Вт | 2000 |
| Габаритные размеры, глубина х ширина х высота, не более, мм | 435 х 550 х 1620 |
| Масса, кг | 50 |
| Максимальная суммарная рассеиваемая мощность, Вт | 3500 |
| Время работы при максимальной мощности, час | 1 |
| Емкость конденсатора (опционально), мкФ | 0,4 |
| Масса конденсатора (опционально), кг | 29 |
| Электропитание, Гц | от сети переменного тока частотой 50 ± 1 напряжением 220 В ±10 % |
| Максимальная полная мощность, потребляемая системой охлаждения не более, ВА | 200 |
Комплектация
Комплектация СКАТ-АВН70
- Высоковольтная нагрузка СКАТ-АВН-70 -1
- Высоковольтная перемычка - 4
- Перемычка миллиамперметра - 1
- Высоковольтный провод для подключения нагрузки - 1
- Кабель питания системы охлаждения -1
- Провод заземления -1
- Паспорт - 1
