Test-PD – прибор оперативного контроля состояния высоковольтных муфт и кабелей

Описание Test-PD

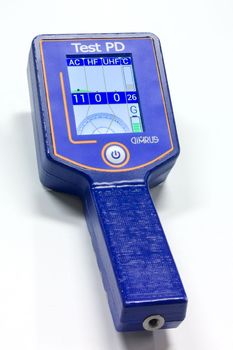

   Test-PD – прибор оперативного контроля состояния высоковольтных муфт и кабелей, предназначается для осуществления контроля оперативного вида технического состояния муфт соединительного либо концевого типа в кабельных линиях. При этом кабельные линии могут быть с высоким либо средним классом напряжения от 6 кВ. Описываемое устройство является высокотехнологическим прибором, который достаточно прост в использовании. Его программное обеспечение экспертной системы способно в автоматическом режиме формировать готовые диагностические данные. За счет простоты устройства им может пользоваться персонал без специальной подготовки. Для тестирования состояния муфты необходимо включить устройство и приблизить его к тестируемой муфте. В тот же момент на дисплее прибора в цифровом виде с использованием четырех гистограмм и картинки с подсказками о поперечном сечении кабеля высоковольтного типа отражается состояние муфты в текущем времени.

Test-PD функционирует с использованием пяти датчиков разного вида, которые встроены в корпус:

·         ультразвуковой датчик акустического вида, который регистрирует разряды частичного вида;

·         высокочастотный датчик электромагнитного типа для регистрации разрядов частичного вида;

·         VHF датчик емкостного типа, регистрирующий частичные разряды;

·         пирометр бесконтактного типа, который контролирует температурные параметры муфты;

·         датчик тока, имеющего промышленную частоту, он служит для синхронизации замеров.

   Полученные данные от всех перечисленных датчиков способствуют проведению оперативной оценки состояния и определения местоположения повреждения в изоляционной оболочке муфты. Прибор осуществляет регистрацию частичных разрядов с использованием трех частотных диапазонов (ультразвуковой АС, высокочастотный HF и сверхвысокочастотный VHF), что позволяет обнаруживать повреждения изоляции различного типа, которые имеют разное проявление в каждом из частотных диапазонов. Пирометр бесконтактного типа обеспечивает оценку температурных показателей муфты и поиск мест повреждений, которые имеют повышенную температуру. Датчик тока помогает проводить синхронизацию замеров с током в кабеле, что позволяет определить тип повреждения в изоляционной оболочке тестируемой муфты.

    "Димрус"

Код объекта 009-299-381

Основные особенности прибора Test-PD технического характера:

·         параметры диапазонов частот сигналов (разряды частичного вида) – 2-100 МГц, 0,1-2 МГц, 40 кГц;

·         параметры диапазонов замеряемых температурных показателей – от -40°С до +120°С;

·         вид беспроводного интерфейса – Bluetooth 4.1;

·         допустимые параметры температуры для эксплуатации - от -40°С до +40°С;

·         встроенный аккумулятор обеспечивает функционирование прибора в течение 10 часов;

·         для изготовления корпуса прибора используется пластик (АБС);

·         размеры прибора – 205х85х75 мм;

·         вес прибора – 0,3 кг;

·         прибор размещается в транспортировочном кейсе, имеющем размеры 205х8575 мм;

·         полный вес прибора с транспортировочным кейсом – 2,0 кг.
