СКАТ-70М - аппарат испытания диэлектриков
- Выбор Клиентов
СКАТ
82533-21
12 месяцев
Описание
Описание СКАТ-70М
Аппарат высоковольтный испытательный Скат-70М предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов. Прибор применяется при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Назначение и область применения аппарата СКАТ-70М:
- для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока.
- для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков.
- для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтой гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.
Устройство высоковольтного аппарата СКАТ-70М

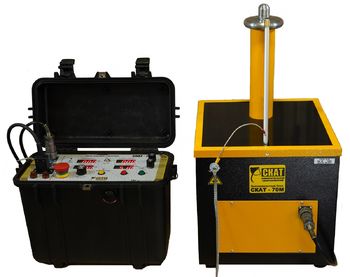

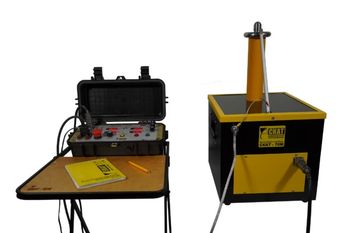

Скат-70М представляет собой переносной прибор, состоящий из двух блоков, высоковольтного и управления, которые соединены между собой кабелем.

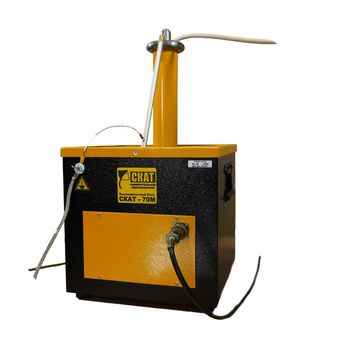

Принцип действия аппарата основан на том, что на высоковольтный блок с блока управления подаётся управляемое силовое напряжение, которое преобразуется в высокое напряжение. В качестве управляемого источника силового напряжения применён ЛАТР, установленный в блоке управления. Испытуемое изделие должно быть заземлено, а проверяемая цепь подключается к выходу высоковольтного блока, который расположен на его верхней крышке.
Код объекта 009-1129-029
Характеристики
Характеристики СКАТ-70М
| Испытание напряжением постоянного тока (DC) | Выходное напряжение | Диапазон регулирования, кВ | от 1 до 71 |
| Диапазон измерений, кВ | от 3 до 70 | ||
| Пределы допускаемой относительной погрешности измерений, % |
± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ |
||
| Амплитуда пульсаций, % | 3 | ||
| Полярность напряжения постоянного тока | отрицательная (опционально - положительная) | ||
| Выходной ток | Максимальный уровень, мА | 20 | |
| Диапазон измерений, мА | от 0,1 до 20 | ||
| Пределы допускаемой относительной погрешности измерений, % |
± (2,0+0,1·((20/I-1)), где I - измеренное значение, мА |
||
| Испытание напряжением переменного тока (AC) | Выходное напряжение | Диапазон регулирования, кВ | от 1 до 51 |
| Диапазон измерений, кВ | от 2 до 50 | ||
| Пределы допускаемой относительной погрешности измерений, % |
± (2,0+0,04·((50/U)-1)), где U - измеренное значение, кВ |
||
| Амплитуда пульсаций, % | 5 | ||
| Выходной ток | Максимальный уровень, мА | 50 | |
| Диапазон измерений, мА | от 0,1 до 50 | ||
| Пределы допускаемой относительной погрешности измерений, % |
± (2,0+0,1·((50/I-1)), где I - измеренное значение, мА |
||
| Емкость допустимой нагрузки при максимальном напряжении | до 2,5 нФ | ||
| Системные параметры | Режимы испытания |
|
|
| Скорость изменения напряжения, кВ/с | 0,5; 1; 2; 5 | ||
| Диапазон значений таймера, задаваемого пользователем, мин | от 1 до 60 | ||

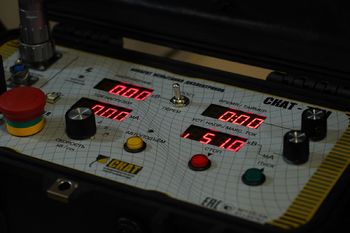

| Интерфейсы | Индикация | светодиодные знакосинтезирущие индикаторы | |
| управление аппаратом |
кнопочное и с помощью энкодеров |
||
| Безопасность | Заземление |
|
|
| Защита |
|
||
| Системы отключения высокого напряжения |
|
||
| Параметры питания и потребления | Напряжение питающей сети переменного тока, В | от 198 до 242 | |
| Частота питающей сети, Гц | от 49 до 51 | ||
| Максимальная потребляемая мощность | 2800 В•А | ||
| Максимальный потребляемый ток, А |
15 |
||
| Физические параметры | Габариты блока управления, В × Ш × Г, мм | 420 × 340 × 220 | |
| Масса блока управления, кг | 16 | ||
| Габариты высоковольтного, В × Ш × Г, мм | 650 × 375 × 360 | ||
| Масса высоковольтного блока, кг | 37 | ||
Комплектация
Комплектация СКАТ-70М
- Блок управления
- Блок высоковольтный
- Кабель соединительный
- Кабель сетевой
- Вставка плавкая 20А
- Паспорт
- Копия свидетельства об утверждении типа средства измерения
- Методика поверки
