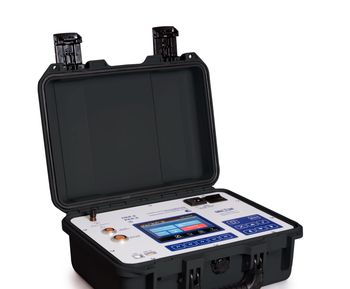

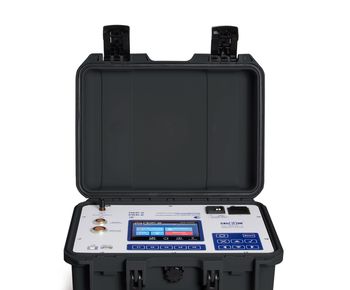

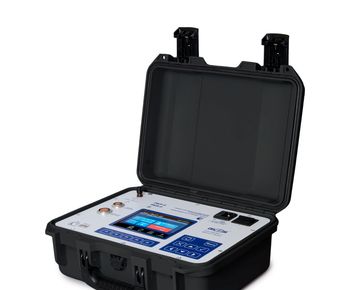

ПКР-2М - Прибор для проведения диагностики устройств РНП трансформаторов

Описание ПКР-2М

Проверка технического состояния устройств регулирования под нагрузкой (РПН) всех типов

ПКР-2М предназначен для проверки технического состояния устройств РПН всех типов, как резисторных так и реакторных. Прибор позволяет проводить осциллографирование без демонтажа и вскрытия бака (метод DRM), методом прямой диагностики со вскрытием бака, частичным или полным сливом масла, а также снимать круговые диаграммы.

Режим безразборной проверки резисторных устройств РПН (метод DRM)

Режим безразборной проверки (метод DRM) позволяет проводить контроль технического состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контактора. Режим основан на методе DRM (Dynamic Resistance Measurement) и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. На основе результатов измерений строится график DRM, который показывает изменения силы тока в моменты переключения контактов. По результатам проверки в режиме DRM, прибор ПКР-2М выдаёт два графика: зависимости сопротивления от времени и зависимости проводимости от времени. Например, для устройств типа РС, РНОА и др. можно определить правильность работы главных и дугогасительных контактов контактора, их состояние (подгоревший или нет контакт), целостность токоограничивающих резисторов. Для устройств типа РНТА – 35/320 и в аналогичных устройствах, в которых контактор и избиратель заменены переключателем тонкого регулирования, можно проверить главный и дугогасительные контакты, токоограничивающий резистор, а также состояние поверхности всех неподвижных контактов переключателя, через которые перемещаются подвижные контакты. Данная диагностика позволяет получать осциллограммы переключения контактора для широкого круга переключающих устройств, кроме реакторного типа.

Осциллографирование резисторных устройств РПН методом прямой диагностики

Снятие осциллограмм переключения контактора резисторных устройств РПН позволяет выявить затягивание срабатывания, неодновременность срабатывания по фазам, дребезг при переключении.

Все характеристики снимаются:

• одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда";
• пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".

Снятие круговых диаграмм резисторных и реакторных устройств РПН

Для снятия круговых диаграмм прибор комплектуются специальным датчиком. Его сопряжение с валами различных приводов обеспечивается набором осей и втулок, при этом их установка производится без применения какого-либо инструмента простым надеванием на вылет вала.

Все характеристики снимаются:

• одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда";
• пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".

По круговой диаграмме последовательности переключения контактов избирателя и контактора при прямом и обратном ходах, можно судить, например, о величине люфта и качестве сборки избирателя.

Автоматическая самонастройка к устройству РПН и контроль по трём фазам

Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически, а осциллографирование и снятие круговых диаграмм фиксируется одновременно по трём фазам.

Эргономичные щупы или кабель с зажимами типа "крокодил"

Для удобства прямого подключения к контактам устройства РПН (без использования метода DRM), когда происходит открытие бака, частичный или полный слив масла, приборы комплектуются специальными длинными щупами. Без контактных щупов подключение к устройству возможно посредством кабеля с зажимами типа "крокодил", в этом случае проводят частичный или полный  слив масла из бака контактора, либо полностью извлекают устройство из бака трансформатора.

Автономность аккумулятора, сенсорный экран и работа с результатами диагностики

ПКР-2М оборудован встроенным аккумулятором, что повышает его мобильность и удобство эксплуатации. Автономное питание позволяет эксплуатировать прибор в течение всего рабочего дня без подзарядки на обширной территории подстанции или цеха, что избавляет от хлопот с кабелем питания, удлинителем сетевой розетки и заземлением. Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем с высокой яркостью и контрастностью, облегчающим обработку графиков. Сохранение результатов измерений происходит в энергонезависимой памяти прибора, на внешнем Flash-накопителе, а также возможна передача их в компьютер. Управление может осуществляться через клавиатуру, сенсорный экран или от ПК, что позволяет снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время.

Код объекта 009-447-030

Характеристики ПКР-2М

Комплектация ПКР-2М

• Измерительный блок ПКР-2М
• Кабель измерительный с соединителем и контактными зажимами
• Кабель закорачивания со струбциной
• Датчик углового перемещения ДП22
• Струбцина
• Ручка
• Ось №10 совместно со втулкой
• Кабель сетевой
• Провод заземления
• Предохранитель ВП2Б-1В-2А (2 шт.)
• Сумка для переноски кабелей и комплектующих
