Сатурн - М1 - Комплектное испытательное устройство

Сатурн - М1 - Комплектное испытательное устройство

Цена за новый 149 160 ₽
(включая НДС)

Заказать в один клик

Доставка по всей России

    Прибор «Сатурн-М1» дает возможность производить испытания на надежность и безотказность срабатывания мощных автоматических выключателей, а также достаточно точно измерять токовые и временные характеристики электромеханических или тепловых расцепителей, входящих в состав тестируемого оборудования. Аппарат может использоваться для проверки и настройки других устройств релейной защиты, если для исследования их работы требуется регулируемый ток большой величины.



   В процессе испытаний, когда осуществляется искусственное короткое замыкание на выходе контролируемого прибора, непосредственно подключенного к электрической сети, с помощью аппарата определяется время между моментом возникновения перегрузки и моментом срабатывания расцепителя, а также измеряется действующее значение силы тока в цепи автоматического выключателя.

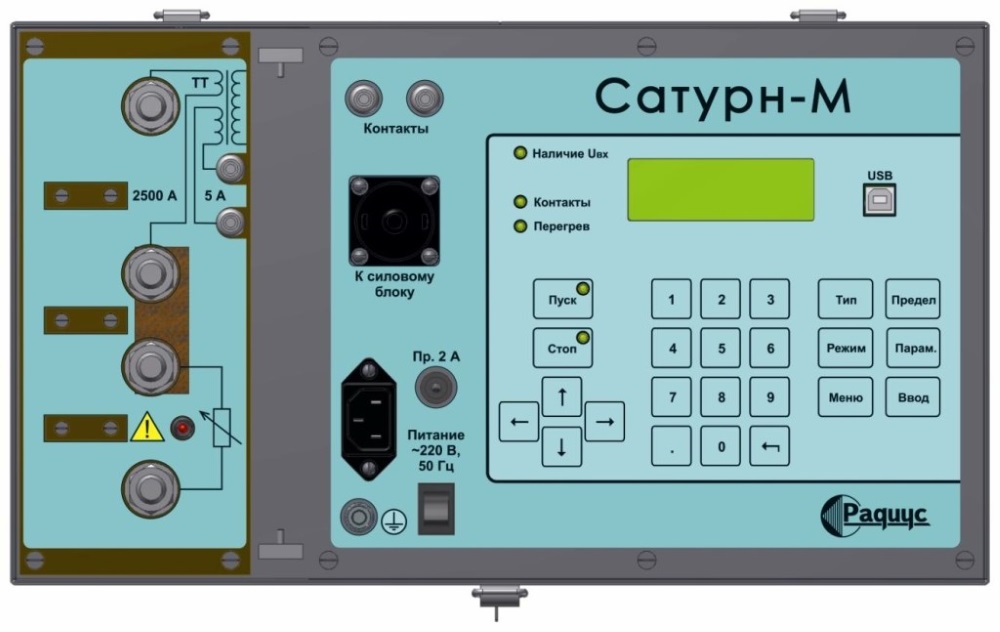

   Установка состоит из двух отдельных блоков (основной и силовой модуль), что позволяет значительно упростить процесс исследований и увеличить точность измерений при работе с малыми или большими токами нагрузки.



   Основной блок работает под управлением специализированного микропроцессора, который программируется оператором с помощью встроенной клавиатуры. Данный цифровой контроллер производит полное тестирование аппарата при каждом его включении, в автоматическом режиме, а также обрабатывает, отображает на высокоинформативном дисплее, запоминает и накапливает результаты испытаний, с возможностью их передачи на удаленный компьютер.



   Силовой блок применяется в случае исследований автоматических выключателей с повышенной мощностью в нагрузке, обеспечивая эффективную регулировку тока короткого замыкания (до 12000 А), с точным измерением необходимых параметров.



   ООО «НПП Точприбор» является официальным дилером компании "РАДИУС Автоматика", и предоставляет прямую гарантию на поставляемое оборудование. Мы предлагаем продукцию европейского качества по оптимальным ценам производителя.

   Заказать испытательное устройство "Сатурн-М1", выбрать наиболее подходящий Вам способ оплаты и доставки, Вы можете позвонив по номеру 8 (863) 333-23-46 или оставив заявку по адресу mail@tochpribor.org .

Отправьте запрос или позвоните специалисту по данному оборудованию:

Покупка по договору
Менеджер Анна Кирячко
E-Mail sale9@tochpribor.org

Телефоны +7 (863) 333-23-46 (доб 14)
Телефон +7 (499) 110-95-06 (доб 14)
Телефон +7 (812) 407-10-86 (доб 14)

Покупка по тендеру
Менеджер Юлия Бондарева
E-Mail sale@tochpribor.org

Телефоны +7 (863) 333-23-46 (доб 10)
Телефон +7 (499) 110-95-06 (доб 10)
Телефон +7 (812) 407-10-86 (доб 10)

Код товара 009-263-011

Отзывы

Характеристика

Значение





Электрическое питание блока «Сатурн-М» осуществляется от сети переменного тока

напряжением, В

частотой, Гц

Диапазон допустимого напряжения питания, В

Мощность, потребляемая блоком из сети, Вт, не превышает

220

50

от 187 до 242

20

«Сатурн-М» обеспечивает регулировку тока короткого замыкания при подключении проверяемого выключателя непосредственно к сети переменного тока напряжением 220/380, А

«Сатурн-М» обеспечивает регулировку тока короткого замыкания при подключении проверяемого выключателя к сети переменного тока напряжением 220/380 через внешний трансформатор «НТ-12», А

«Сатурн-М1» обеспечивает регулировку тока короткого замыкания при подключении проверяемого выключателя непосредственно к сети переменного тока напряжением 220/380, А

от 25 до 2000

от 125 до 8000

от 30 до 12000

Диапазоны измерения силы переменного тока с встроенным измерительным трансформатором тока, А

Диапазоны измерения силы переменного тока с внешним измерительным трансформатором тока, кА

от 0,025 до 25

от 0,25 до 250

от 2,5 до 2500

от 0,01 до 99,99

Пределы основной приведенной погрешности измерений силы тока во всех диапазонах измерения при времени измерения не менее 0,02 с, %, не более

Пределы основной приведенной погрешности измерений силы тока при использовании внешнего измерительного трансформатора тока (ТТ) при времени измерения не менее 0,02 с, %, не более

±(1,5 + 3 ед. мл. разр.)

±(1,5 + погрешность ТТ+ 3 ед. мл. разр.)

Диапазон задания длительности протекания тока, с

от 0,02 до 7200

Диапазоны измерения времени срабатывания, с

от 0,001 до 0,999

от 1,00 до 99,99

от 1 до 7200.

Пределы допустимой абсолютной погрешности измерений времени:

для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов, c, не превышают

для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока, c, не превышают

±0,01

±0,02;

Пределы основной относительной погрешности измерений времени:

при измерении величин от 1 до 100 с, %

при измерении величин более 100 с, %

±(1 + 3 ед. мл. разр.)

±(2 + 3 ед. мл. разр.)

Габаритные размеры блока «Сатурн-М» и силового блока не превышают, мм

400x235x230

Масса блока «Сатурн-М» не превышает, кг

Масса силового блока устройства «Сатурн-М1» не превышает, кг

13

13
