Сатурн-М - Комплектное испытательное устройство

Сатурн-М - Комплектное испытательное устройство

Цена за новый 82 800 ₽
(включая НДС)

Заказать в один клик

Доставка по всей России

   «Сатурн-М» является мощным испытательным прибором, который дает возможность проверки исправности автоматических выключателей и их основных узлов, в частности, исследовать параметры тепловых и электромагнитных расцепителей, с их испытанием методом искусственного короткого замыкания на выходе устройства. Кроме того, благодаря своим особым свойствам и качественным характеристикам прибор может быть использован при тестировании некоторых средств релейной защиты.



   Аппарат обеспечивает требуемую регулировку тока короткого замыкания и измерение времени срабатывания автоматического выключателя, когда проверяемое устройство подключено непосредственно к электрической сети с напряжением 220/380 В.

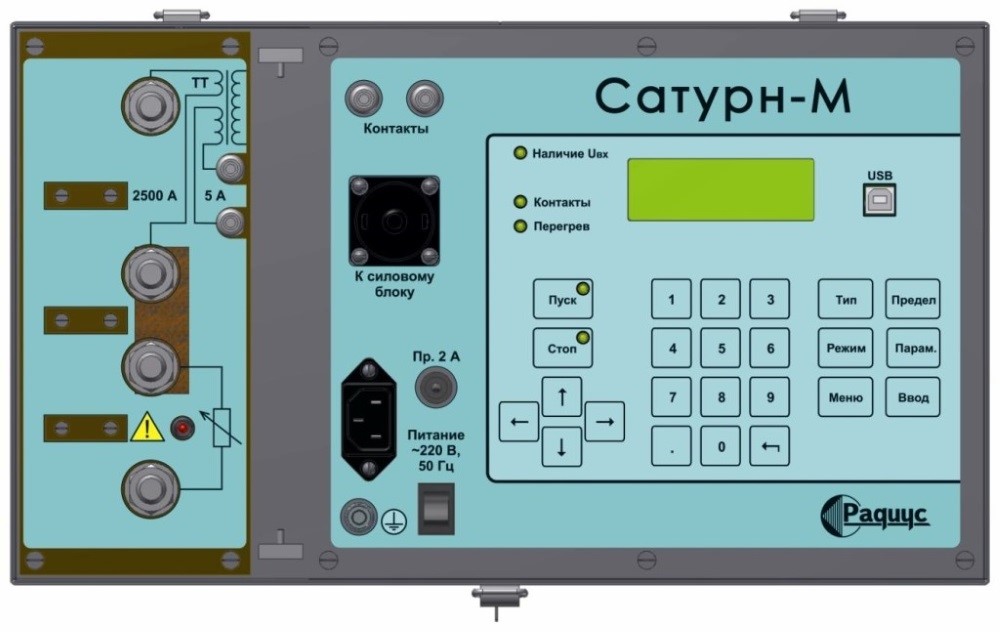

   В состав электронного оборудования аппарата входит цифровой контроллер, с помощью которого:

  • осуществляется оперативное управление испытаниями, а также задаются первоначальные условия их проведения, для этих целей используется специальная клавиатура, расположенная на передней панели прибора;
  • производится обработка и хранение результатов измерений, которые заносятся во внутреннюю память процессора и в любой момент могут быть переданы на удаленный компьютер;
  • отображается вся требуемая информация на высококонтрастном дисплее, в том числе время срабатывания тестируемого устройства и действующее значение тока при проведении испытания.



   ООО «НПП Точприбор» предлагает продукцию европейского качества по оптимальным ценам производителя и предоставляет прямую гарантию на поставляемое оборудование.



   Заказать испытательное устройство "Сатурн-М", выбрать наиболее подходящий Вам способ оплаты и доставки, Вы можете позвонив по номеру 8 (863) 333-23-46 или оставив заявку по адресу mail@tochpribor.org .

Отправьте запрос или позвоните специалисту по данному оборудованию:

Покупка по договору
Менеджер Анна Кирячко
E-Mail sale9@tochpribor.org

Телефоны +7 (863) 333-23-46 (доб 14)
Телефон +7 (499) 110-95-06 (доб 14)
Телефон +7 (812) 407-10-86 (доб 14)

Покупка по тендеру
Менеджер Юлия Бондарева
E-Mail sale@tochpribor.org

Телефоны +7 (863) 333-23-46 (доб 10)
Телефон +7 (499) 110-95-06 (доб 10)
Телефон +7 (812) 407-10-86 (доб 10)

Код товара 009-263-010

Отзывы

Характеристика

Значение





Электрическое питание блока «Сатурн-М» осуществляется от сети переменного тока

  • напряжением, В
  • частотой, Гц

Диапазон допустимого напряжения питания, В

Мощность, потребляемая блоком из сети, Вт, не превышает

220

50

от 187 до 242

20

«Сатурн-М» обеспечивает регулировку тока короткого замыкания при подключении проверяемого выключателя непосредственно к сети переменного тока напряжением 220/380, А

«Сатурн-М» обеспечивает регулировку тока короткого замыкания при подключении проверяемого выключателя к сети переменного тока напряжением 220/380 через внешний трансформатор «НТ-12», А

«Сатурн-М1» обеспечивает регулировку тока короткого замыкания при подключении проверяемого выключателя непосредственно к сети переменного тока напряжением 220/380, А

от 25 до 2000





от 125 до 8000





от 30 до 12000

Диапазоны измерения силы переменного тока с встроенным измерительным трансформатором тока, А



Диапазоны измерения силы переменного тока с внешним измерительным трансформатором тока, кА

от 0,025 до 25

от 0,25 до 250

от 2,5 до 2500

от 0,01 до 99,99

Пределы основной приведенной погрешности измерений силы тока во всех диапазонах измерения при времени измерения не менее 0,02 с, %, не более



Пределы основной приведенной погрешности измерений силы тока при использовании внешнего измерительного трансформатора тока (ТТ) при времени измерения не менее 0,02 с, %, не более

±(1,5 + 3 ед. мл. разр.)

±(1,5 + погрешность ТТ+ 3 ед. мл. разр.)

Диапазон задания длительности протекания тока, с

от 0,02 до 7200

Диапазоны измерения времени срабатывания, с

от 0,001 до 0,999

от 1,00 до 99,99

от 1 до 7200.

Пределы допустимой абсолютной погрешности измерений времени:

  • для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов, c, не превышают
  • для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока, c, не превышают

±0,01



±0,02;

Пределы основной относительной погрешности измерений времени:

  1. при измерении величин от 1 до 100 с, %
  2. при измерении величин более 100 с, %



±(1 + 3 ед. мл. разр.)

±(2 + 3 ед. мл. разр.)

Габаритные размеры блока «Сатурн-М» и силового блока не превышают, мм

400x235x230

Масса блока «Сатурн-М» не превышает, кг

Масса силового блока устройства «Сатурн-М1» не превышает, кг

13



13
