РТ-2048-12 - Комплект нагрузочный измерительный с регулятором

РТ-2048-12 - Комплект нагрузочный измерительный с регулятором
РТ-2048-12 - Комплект нагрузочный измерительный с регулятором
РТ-2048-12 - Комплект нагрузочный измерительный с регулятором
РТ-2048-12 - Комплект нагрузочный измерительный с регулятором
РТ-2048-12 - Комплект нагрузочный измерительный с регулятором
РТ-2048-12 - Комплект нагрузочный измерительный с регулятором
РТ-2048-12 - Комплект нагрузочный измерительный с регулятором
229 100 ₽
Цена указана с НДС
Код товара: 009-321-013
Производитель:
ИнтерМикс
Госреестр:
Госреестр
Доставка по России
5,00
Отзывов: 1

Описание

РТ-2048-12 - Комплект нагрузочный измерительный с регулятором описание:

Комплект нагрузочный измерительный с регулятором тока РТ-2048-12 предназначен для измерения действующего значения силы тока срабатывания максимальных расцепителей автоматических выключателей, а также электромагнитных и тепловых расцепителей. Кроме того, РТ 2048 12 позволяет регулировать силу тока и устанавливать заданную длительность протекания тока и измерять время срабатывания расцепителя с отображением информации на цифровом табло.

Назначение комплекта для испытания выключателей РТ-2048-12

Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

Нагрузочный комплект РТ 2048-12 применяется для испытания автоматических выключателей с номинальным током расцепителя от 50 до 1000А - для электромагнитных, и до 4000А - для тепловых расцепителей.

РТ-2048-12 позволяет работать в двух режимах:

  • кратковременный (импульсный)
  • длительный

Устройство и принцип работы РТ-2048-12

Комплект нагрузочный измерительный с регулятором РТ-2048 12 представляет собой переносной прибор и состоит из трёх составных частей: силового блока со встроенным нагрузочным трансформатором, пульта управления и индуктивного датчика.

Принцип действия испытательного комплекта основан на регулировании тока в цепи вторичной обмотки выходного трансформатора посредством изменения фазы включения тиристорного регулятора. Соответственно, чем больше задержка фазы включения тиристора, тем меньше ток во вторичной обмотке трансформатора. Управление фазой включения тиристора осуществляется при помощи микроконтроллера, на вход которому подается сигнал синхронизации, совпадающий по фазе с напряжением питающей электрической сети.

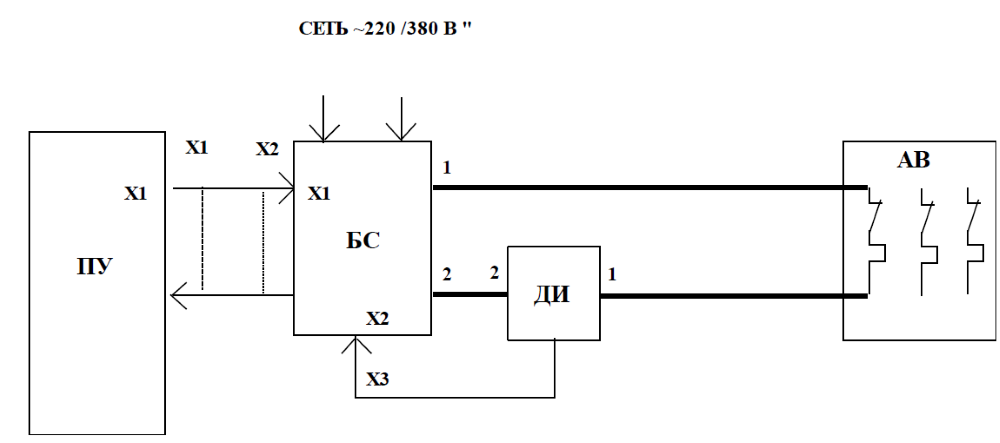

Ниже изображена схема подключения испытательного комплекта, где ПУ - пульт управления, БС - блок силовой, ДИ - датчик индуктивный, АВ - автоматический выключатель, Х1 и Х2 - разъёмы межблочного кабеля.



                                                                                       Схема подключения комплекта РТ-2048-12 к испытуемому АВ

Время протекания тока измеряется посредством подсчета периодов (20 мс) электрической сети. Окончание поступления импульсов напряжения от катушки Роговского свидетельствует о том, что автоматический выключатель сработал и подсчет импульсов прекращается. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения автоматического выключателя.

Характеристики

Характеристики РТ-2048-12

Параметр Значение
Диапазон измерения и регулирования силы тока 100-12000 A
Диапазон задания и измерения длительности протекания тока в кратковременном режиме 0.02-1.6 C°
Приведенная погрешность измерения силы испытательного тока, %, не более +/-5 C°
Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ,не более +/- 5 %
Напряжение питающей сети 220+/-22.....380+/-38 В
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 12 kА.....300 A
Мощность потребляемая комплектом:
- в кратковременном режиме (I max = 12kA), не более
- в длительном режиме (I max = 6kA), не более
- в длительном режиме (I max = 1000A), не более

120 kBa
30 kBa
6 kBa
Габаритные размеры и масса ПУ в дипломате (ДхШхВ): 405 мм x 370 мм x 75 мм
масса 2 кг
Габаритные размеры и масса БС (ДхШхВ): 350 мм x 220 мм x 220 мм
масса 28 кг
Габаритные размеры и масса датчика индуктивного (ДИ) (ДхШхВ): 230 мм x 140 мм x 45 мм
масса 1,5 кг

Комплектация

Комплектация РТ-2048-12

  • Блок силовой РТ-2048-12 БС
  • Пульт управления РТ-2048-12 ПУ
  • Датчик индуктивный с кабелем соединительным
  • Токопровод сечением 240 мм2 длиной 0,85 м (2 шт.)
  • Формуляр
  • Руководство по эксплуатации
  • Ящик упаковочный

Отзывы

Отзывы о РТ-2048-12 - Комплект нагрузочный измерительный с регулятором

5,00
Отзывов: 1
Александр
Заказал у точприбор комплект РТ-2048-12 для измерения действующего значения силы тока в лабораторию. Он может работать в двух режимах, длительном и наоборот быстром

Ваша оценка

Вопрос-ответ

Для чего предназначен комплект РТ-2048-12?
Комплект нагрузочный измерительный с регулятором тока РТ-2048-12 предназначен для измерения действующего значения силы тока срабатывания максимальных расцепителей автоматических выключателей, а также электромагнитных и тепловых расцепителей.
Что собой представляет комплект нагрузочный РТ-2048-12?
Комплект нагрузочный измерительный с регулятором РТ-2048 12 представляет собой переносной прибор и состоит из трёх составных частей: силового блока со встроенным нагрузочным трансформатором, пульта управления и индуктивного датчика.
