РТ-2048-01 - Комплект нагрузочный измерительный с регулятором
Описание
РТ-2048-01 - Комплект нагрузочный измерительный с регулятором описание:
Комплект нагрузочный измерительный с регулятором тока РТ-2048-01 предназначен для измерения действующего значения силы тока срабатывания максимальных расцепителей автоматических выключателей, а также электромагнитных и тепловых расцепителей. Кроме того, РТ 2048 01 позволяет регулировать силу тока и устанавливать заданную длительность протекания тока и измерять время срабатывания расцепителя с отображением информации на цифровом табло.
Назначение нагрузочного комплекта РТ-2048-01
Комплект РТ-2048-01 может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.
Прибор позволяет испытывать автоматические выключатели с номинальным током расцепителя от 4 до 80А.
PT-2048-01 обеспечивает два режима работы:
- кратковременный (импульсный)
- длительный.
Устройство и работа РТ-2048-01
Комплект представляет собой переносной моноблок, который состоит из силового блока (БС) на базе нагрузочного импульсного трансформатора (НТИ-1), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).
Принцип действия испытательного комплекта основан на регулировании тока в цепи вторичной обмотки выходного трансформатора посредством изменения фазы включения тиристорного регулятора. Соответственно, чем больше задержка фазы включения тиристора, тем меньше ток во вторичной обмотке трансформатора. Управление фазой включения тиристора осуществляется при помощи микроконтроллера, на вход которому подается сигнал синхронизации, совпадающий по фазе с напряжением питающей электрической сети.

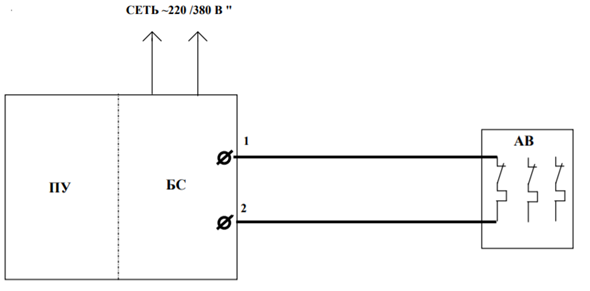

Ниже изображена схема подключения испытательного комплекта, где ПУ - пульт управления, БС - блок силовой, АВ - автоматический выключатель.
Схема подключения комплекта РТ-2048-01 к испытуемому АВ
Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания:
- АВ,
- контроль,
- вычисление действующего значения,
- цифровую индикацию силы испытательного тока,
- времени отключения АВ.
Время протекания тока измеряется посредством подсчета периодов (20 мс) электрической сети. Окончание поступления импульсов напряжения от катушки Роговского свидетельствует о том, что автоматический выключатель сработал и подсчет импульсов прекращается. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения автоматического выключателя.
Характеристики
Характеристики РТ-2048-01
Параметр | Значение |
Диапазон измерения и регулирования силы тока, A | 10...1000 |
Диапазон задания и измерения длительности протекания тока в кратковременном режиме, с | 0.02-600 |
Приведенная погрешность измерения силы испытательного тока, %, не более | ±5 |
Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ, не более | ±5 % |
Напряжение питающей сети | 220 или 380 ±10% |
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 1000А | 23 A |
Мощность потребляемая комплектом: - в кратковременном режиме (I max = 1000 A), не более - в длительном режиме (I max = 500 A), не более - в длительном режиме (I max = 300 A), не более |
9 kBa 2,6 kBa 0,8 kBa |
Габаритные размеры моноблока (ДхШхВ), мм | 280х195х160 |
Масса моноблока, кг | 6 |
Комплектация
Комплектация РТ-2048-01
- Блок силовой c пультом управления
- Токопровод сечением 35 мм2 длиной 1,0 м (2 шт)
- Формуляр
- Руководство по эксплуатации
