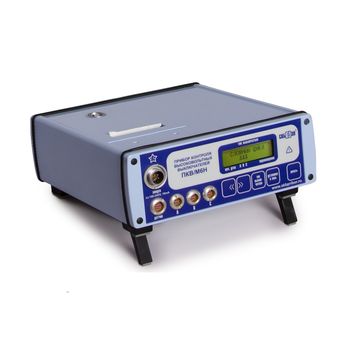

ПКВ/М6Н - Прибор контроля высоковольтных выключателей (облегченная комплектация)

Описание ПКВ/М6Н

Контроль технического состояния высоковольтных выключателей до 3-х разрывов

Прибор обеспечивает контроль параметров времени подвижных частей масляных, вакуумных и электромагнитных выключателей советского, российского и зарубежного производства, а также отделителей и короткозамыкателей.

Достаточный диапазон измерений интервалов времени (до 5,2 с) перекрывает потребность контроля большинства выключателей

Для вакуумных и элегазовых выключателей, в соответствии со многими инструкциями заводов-производителей, в процессе эксплуатации требуется проводить контроль только временных характеристик, а у отдельных марок  скорость движения подвижных контактов может нормироваться косвенным образом – по времени прохождения контрольного участка хода. Такие выключатели комплектуются специальным устройством (входит в комплект ЗИП выключателя) для контроля времени прохождения контрольного участка хода (изолированный участок) во время динамического включения и отключения выключателя. При этом специальное устройство подключается к каналу «С» прибора ПКВ/М6Н в облегченной комплектации, который автоматически определяет время прохождения изолированного участка хода. Говоря о параметрах хода, у некоторых марок вакуумных выключателей параметры подвижных контактов, изоляционной тяги, поджима контактов, износа контактов  нормируются для статических положений выключателя и определяются с помощью измерительного инструмента, указанного в руководстве по эксплуатации выключателя (штангенциркуль, линейка и т.д.). Контроль этих параметров штатными средствами контроля не вызывает затруднений при эксплуатации выключателей и особой необходимости контроля этих параметров в динамике, используя прибор ПКВ/М6Н в облегченной комплектации, нет.

Встроенный термопринтер существенно упрощает обращение с прибором и повышающий оперативность контроля

При проведении монтажных и наладочных работ желательно тратить минимум затрат времени не только на настройку прибора, но и на составление протоколов испытаний. ПКВ/М6Н в облегченной комплектации позволяет получить готовый протокол по окончании измерения, который распечатывается встроенным термопринтером, при этом печать результатов измерения можно повторять необходимое количество раз. Результаты измерений содержат таблицу измеренных и рассчитанных параметров, а также графики состояния полюсов в процессе коммутации.

Таблица измеренных и автоматических расчетов технических характеристик высоковольтных выключателей

ПКВ/М6Н в облегченной комплектации не содержит в своем комплекте измерительных датчиков линейных и/или угловых перемещений, поэтому распечатываемый протокол измерений содержит данные по параметрам времени: полное время включения выключателя, собственное время включения выключателя и время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени.

Автоматическое построение графиков состояния полюсов в процессе коммутации

В результате диагностики, например, вакуумного выключателя прибором ПКВ/М6Н в облегченной комплектации мы получаем результаты измерений в табличном представлении с фиксированием основных критериев и графическое представление. Например, на графике измерения в операции "О" прибор отразил неисправность - всплеск (красное выделение), который свидетельствуют о том, что произошло повторное включение или контакты дугогасительной камеры вновь замкнулись. В конкретном примере, причиной этому стала неправильная настройка буфера отключения выключателя ВВТЭ-10.

Проверка высоковольтных выключателей в простых и сложных циклах

Существует два способа задания простых операций и сложных циклов: с пульта подстанции (от диспетчерского пункта) и с помощью дополнительной приставки к прибору - пульта управления выключателем. После проведения измерений ПКВ/М6Н в облегченной комплектации автоматически распознает и рассчитывает значения параметров для простых операций и сложных циклов, но для их задания необходимо использовать внешнюю коммутационную аппаратуру, например, такую, как ПУВ-10, который предназначен для проведения испытаний и проверок высоковольтных выключателей с приводами постоянного и переменного тока (рабочий ток 10 А).

Специальный режим Линейка/Угломер, который облегчает регулировку выключателя

Нередко требуется проверить выключатель, проводя его включение не от привода, а, например, при помощи домкрата. Для этого в приборе ПКВ/М6Н предусмотрен режим Линейка/Угломер, который позволяет проводить измерение линейных перемещений или углов, в зависимости от выбранного датчика с одновременным определением положения контактов. Прибор в реальном времени показывает значение хода выключателя (либо угол поворота вала) и состояние контактов (замкнуто/разомкнуто).

Мобилен и прост в эксплуатации

Нередко для монтажа и наладки персоналу организаций приходится выезжать с оборудованием в дальние командировки. Здесь вполне обосновано требование к мобильности и массогабаритным показателям прибора. Вес самого прибора всего 3 кг, а с комплектом кабелей и крепежных приспособлений не более 7 кг, к тому же ПКВ/М6Н достаточно прост в работе, что не раз отмечалось пользователями.

Характеристики ПКВ/М6Н

Комплектация ПКВ/М6Н

• Измерительный блок ПКВ/М6Н
• Кабели полюсов. Полюс А, В, С
• Кабель дистанционного пуска
• Бумага для касс
• Кабель сетевой
• Наконечники под винт М5 (4 шт.)
• Предохранители ВП2Б-1В-2А (2 шт.)
• Сумка для прибора и комплектующих
