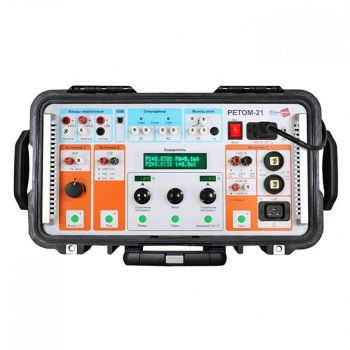

РЕТОМ-21 - испытательный прибор для проверки первичного и вторичного электрооборудования

Описание РЕТОМ-21

Многофункциональный испытательный комплекс РЕТОМ-21 незаменим при проверке вторичного и первичного электрооборудования при вводе его в работу и в процессе эксплуатации на предприятиях электроэнергетики, нефтегазовой отрасли и в энергохозяйстве промышленных предприятий.

Область применения

Проверка и наладка:

• всех типов электромеханических реле (направленных и ненаправленных реле тока, реле напряжения, сопротивления, мощности, частоты, времени, указательных, промежуточных и т.д.);
• микропроцессорных защит 6-10-35 кВ;
• УЗО;
• измерительных трансформаторов тока;
• измерительных трансформаторов напряжения;
• заземления;
• АПВ;
• высоковольтных выключателей;
• автоматических выключателей;
• низковольтных аппаратов управления,
• контакторов, электромагнитных пускателей и т.д.

Основные достоинства РЕТОМ-21

• максимальный выдаваемый ток 700 А;
• максимально выдаваемое напряжение 500 В;
• максимальная длительная и максимальная кратковременная выдаваемая мощность – 2 000 ВА и 6 000 ВА соответственно;
• выдача регулируемого постоянного (выпрямленного или сглаженного) напряжения до 350 В и тока до 8 А;
• возможность регулировки тока, частот, фазы (угла);
• встроенный мультиметр позволяет измерять ток, частоту, фазу;
• измерение всех видов временных характеристик различных реле коммутационных аппаратов в диапазоне 0,0001 – 10 000 с;
• регулирование частоты с минимальным шагом 1 мГц в диапазоне 20 – 1 000 Гц;
• управление скоростью изменения частоты, что позволяет проверять АЧР и ЧАПВ;
• электронный регулятор позволяет устанавливать значения выходных параметров с шагом 0,1%, что обеспечивает более точные результаты измерений;
• дополнительные индикаторы дают возможность отслеживать шаг изменения в диапазоне 0-100%;
• источник оперативного питания (220 Вт) позволяет осуществлять проверку устройств РЗА в автономном режиме при номинальном пониженном и повышенном напряжении (130-264 В);
• воспроизведение управляемого дискретного сигнала (имитация контактов «РПВ» и «РПО» или сигнала ускорения);
• возможность выдачи тока и напряжения в длительном, однократном и импульсных режимах, что позволяет проверять устройства РЗА с учетом их селективной работы;
• определение полярности обмоток ТТ и ТН;
• измерение коэффициента трансформации;
• измерение полной, активной и реактивной мощности, а также к.п.д. – cosφ и потерь – tgφ;
• измерение полного, активного и реактивного сопротивления подключенной нагрузки, начиная от 0,1 мОм;
• возможность полноценной проверки трансформаторов тока и т.д.
• возможна работа как в автономном режиме, так и полностью под управлением компьютера;
• программный модуль «Ручное управление», входящий в ПО прибора, дублирует все органы управления РЕТОМ-21 и позволяет отображать в одном окне значительно больше измеряемых параметров, чем на дисплее прибора, что делает работу еще удобнее;
• программы автоматической проверки большинства типов реле (РТ, РН, РМ, РЧ) и снятия ВАХ измерительных ТТ;
• применение дополнительных блоков РЕТ-3000, РЕТ-ВАХ-2000, РЕТОМ-6000, РЕТОМЕТР-М2, РЕТ-МИКРО значительно расширяют возможности прибора РЕТОМ-21;
• благодаря ударопрочному пластиковому корпусу со встроенными роликами и выдвижной ручке РЕТОМ-21 без труда транспортируется к месту испытаний.

Код объекта 009-300-117

Характеристики РЕТОМ-21

Комплектация РЕТОМ-21

• испытательный прибор РЕТОМ-21,
• программное обеспечение:

  • ручное управление,
  • проверка реле тока,
  • проверка реле напряжения,
  • проверка реле частоты,
  • проверка реле мощности,
  • проверка трансформаторов тока,
• комплект аксессуаров,
• документация.
