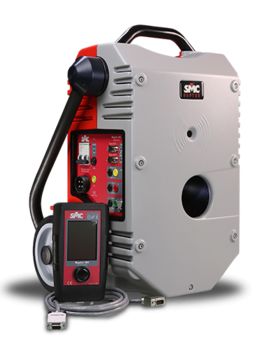

RAPTOR универсальный комплекс прогрузки первичным током

Описание RAPTOR – универсального комплекса прогрузки первичным током

RAPTOR – универсальный комплекс прогрузки первичным током, предназначен для проведения испытаний оборудования силовых электроподстанций.

   Комплекс применяется для испытаний силовых трансформаторов напряжения и тока первичным током, диагностики систем релейной защиты и автоматизации, высоковольтных выключателей, проведения тепловых испытаний и проверки полярности и заземляющих контуров, а также решения прочих сопутствующих задач.

  Комплекс использует модульный принцип конфигурации. В состав комплекса входят пульт управления RAPTOR HH, силовой модуль RAPTOR MS и до трех вспомогательных модулей RAPTOR SL.

   Управляющий модуль RAPTOR HH оснащен сенсорной панелью и обеспечивает дистанционный запуск и контроль испытаний оператором. Модуль содержит предустановленный широкий набор вариантов стандартных испытаний. Поддерживается редактирование пресетов оператором и создание новых тестов.

   Силовой модуль RAPTOR MS обеспечивает автоматическую регулировку мощности испытательного тока, поддерживая заданное значение при изменениях нагрузки. Применение инновационной технологии LOOP-THROUGH позволяет снизить потери мощности при испытаниях за счет уменьшения длины кабелей и ликвидации промежуточных соединений.

   Подключение вспомогательных модулей RAPTOR SL позволяет увеличить общую мощность испытательной системы до 22000 ВА при токе до 15000 А (в импульсе длительностью 3 с). Частота испытательного напряжения может устанавливаться в диапазоне от 20 до 400 Гц.

   Комплекс RAPTOR – это современная система на цифровой платформе DSP, поэтому, несмотря на впечатляющие силовые характеристики, обладает ультракомпактностью (общая масса системы составляет менее 35 кг) и удобством транспортировки и развертывания, обеспечивая при этом уникальную скорость, легкость и точность испытаний.
