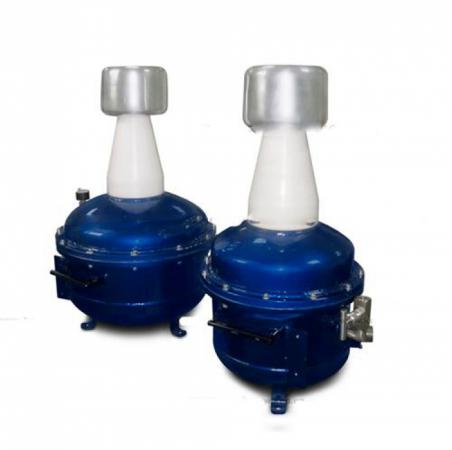

ТИОГ-55 - испытательный однофазный газонаполненный трансформатор
Харьковэнергоприбор
Госреестр
Описание
Описание ТИОГ-55
Трансформатор испытательный ТИОГ-55 применяется для испытания электротехнического высоковольтного оборудования переменным краткосрочным напряжением до 55 кВ.
ТИОГ-55 разработан для использования в составе испытательной передвижной лаборатории, поэтому его конструкция устойчива к различным погодным условиям и вибрации в процессе транспортировки.
В традиционном варианте изготовления мощность трансформатора ТИОГ – 7.5 кВт. Надежность оборудования и качество его изготовления, практически исключают необходимость в его техобслуживании.
В конструкцию трансформатора можно встроить элегазовый высоковольтный конденсатор, который, при подключении соответствующих приборы для измерения, дает возможность осуществлять испытания с замером частичных разрядов, тангенса угла диэлектрических потерь и изоляционной емкости.
Также у трансформатора ТИОГ-55 имеется индуктивный делитель напряжения, позволяющий осуществлять измерение высокого напряжения, выдаваемого им на испытываемый объект.
Характеристики
Характеристики ТИОГ-55
| Параметр | Исполнение 1 | Исполнение 2 |
| Выходное напряжение, кВ | 55 | |
| Входное напряжение, В | 220 или 380 | |
| Номинальная частота, Гц | 50 | |
| Максимальная выходная мощность, кВА | 7,5 | 17 |
| Максимальный выходной ток, А | 0,140 | 0,32 |
| Максимальная емкость объекта испытаний, пФ | 8000 | 20000 |
| Емкость встроенного конденсатора, пФ | 18-25 | |
| Рабочее избыточное давление элегаза, МПа | 0,35 | |
| Масса, кг, не более | 68 | 85 |
Комплектация
Комплектация ТИОГ-55
|
№ |
Наименование |
Количество |
|
1. |
Трансформатор испытательный однофазный газонаполненный ТИОГ-55 |
1 |
