К540-3 - Измеритель параметров силовых трансформаторов

Измеритель параметров силовых трансформаторов К540-3 предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях службами ОРГРЭС.

Измеритель K540-3 выполняет следующие функции:

• Измерение тока и потерь холостого хода при малом и номинальном напряжениях возбуждения трансформаторов;
• Измерение тока и потерь короткого замыкания;
• Измерение коэффициента трансформации;
• Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов;
• Измерение сопротивления обмоток трансформаторов постоянному току.
• В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения.

Выполнение данных измерений возможно при наличии блока низковольтных испытаний ПБНИ-3 с комплектом кабелей.

Измеритель параметров Молния К540-3 выполняет электромагнитные испытания трансформаторов всех схем и групп соединения в соответствии с требованиями ПУЭ, а также РД 34.45-51.300-97 «ОБЪЕМ И НОРМЫ ИСПЫТАНИЙ ЭЛЕКТРООБОРУДОВАНИЯ». Методики измерений приведены в соответствии с ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний».

Устройство и работа измерителя параметров К540-3

Измеритель параметров

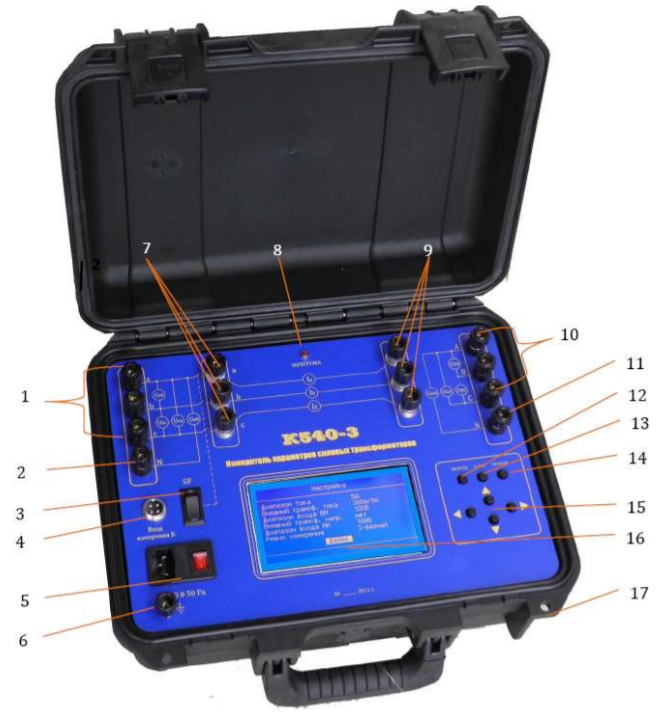

Внешний вид прибора Молния К540-3

1 – клеммы подключения вольтметров низковольтной обмотки (Uнн);

2, 11 – клеммы подключения нейтрали (N);

3 –переключатель управления контактором (KM);

4 – разъем подключения омметра;

5 – сетевой разъем, совмещенный с выключателем Сеть;

6 – клемма защитного заземления;

7, 9 – клеммы измерителей тока до 5 А;

8 – индикатор Перегрузка;

10 – клеммы подключения вольтметров для измерения напряжения высоковольтной обмотки (Uвн);

12 – кнопка ВЫХОД;

13 – кнопка СОХР.;

14 – кнопка ВЫБОР;

15 – кнопки «◄,►,▼,▲»;

16 – экран жидкокристаллического индикатора;

17– пластиковый противоударный кейс.

В приборе измеряются такие параметры:

• токи трех фаз (Ia, Ib, Ic); 10

• напряжения линейные и фазные обмоток низкого и высокого напряжения;

• частота входного напряжения;

• падение напряжения и ток нагрузки при измерении сопротивления обмоток трансформаторов постоянному току.

Таким образом, в приборе виртуально размещены следующие приборы:

• двенадцать вольтметров;

• три амперметра;

• три вольтметра;

• омметр;

• частотомер;

• три измерителя угла сдвига напряжений.

В приборе предусмотрено подключение трех внешних трансформаторов тока и трех внешних трансформаторов напряжения, что позволяет расширить величины измеряемых токов, напряжений и мощностей до пределов, ограниченных параметрами применяемых трансформаторов тока и напряжения.
