Назначение УВУ 100
Испытательная установка УВУ-100 предназначена для испытания изоляции силовых кабелей и электрооборудования напряжением постоянного тока величиной до 100 кВ.

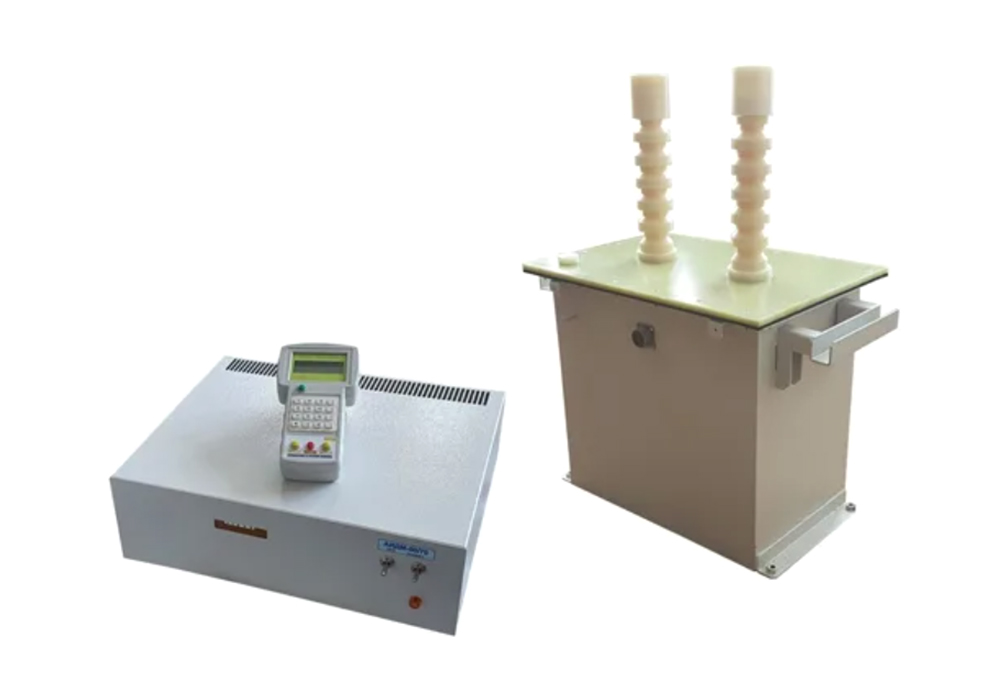

Установка состоит из высоковольтного блока, блока управления и дистанционного пульта с жидкокристаллическим дисплеем, на котором отображается вся необходимая информация, в том числе: названия программ, значения напряжений и токов в цифровой форме, результаты испытаний и т.д. Установка работает в режиме снятия показаний или в режиме автомата, по принципу «годен – не годен» и позволяет полностью автоматизировать процесс испытаний и программировать рабочие параметры, при этом, существует и ручной режим управления.
Особенности УВУ-100
- 5 программ испытаний заложены в памяти встроенной микро-ЭВМ, оператор может составить от 1 до 16 программ по своему протоколу испытаний в зависимости от модели, данная функция сильно облегчает процесс испытаний, делая его максимально простым, точным и безопасным.
- Установка измеряет значения переменного и постоянного тока.
- Выходное напряжение стабилизированное.
- Возможность работы с компьютером: автоматическая передача данных по испытаниям на ПК, ведение базы данных, автоматическое заполнение и распечатка протокола испытаний.
Высоковольтная испытательная установка УВУ-100 может использоваться:
- как отдельная установка с транспортировочной тележкой;
- в составе передвижной или стационарной электротехнической лаборатории с возможностью монтажа блока управления в стандартную промышленную 19" стойку.
Варианты исполнения УВУ-100
УВУ-100, высоковольтная испытательная установка
УВУ-100/100-02, высоковольтная испытательная установка
УВУ-100/100-05, высоковольтная испытательная установка
УВУ-100/100-07, высоковольтная испытательная установка
Технические характеристики высоковольтной испытательной установки УВУ-100:
| Параметр | УВУ-100 | УВУ-100/100-02 | УВУ-100/100-05 | УВУ-100/100-07 |
| Напряжения переменного тока, кВ | 0-100 | |||
| Напряжения постоянного тока, кВ | - | 0-100 | ||
| Сила переменного тока, мА | 1-20 | 1-20 | 1-100 | 1-175 |
| Сила постоянного тока, мА | - | 1-10 | 1-50 | 1-90 |
| Погрешность, % | ± 3 % | |||
| Напряжение питающей сети, В | 220 ± 22 / 50 ± 1 | |||
| Управление | Ручной и автоматический программный | |||
| Температура, °C | -20 до +40 | |||
Комплект поставки УВУ-100
| № | Наименование | Количество |
| 1 | Блок управления | 1 |
| 2 | Высоковольтный трансформатор | 1 |
| 3 | Комплект соединительных кабелей | 1 |
| 4 | Провода высоковольтные | 1 |
| 5 | Провода заземления | 1 |
| 6 | Документация | 1 |
