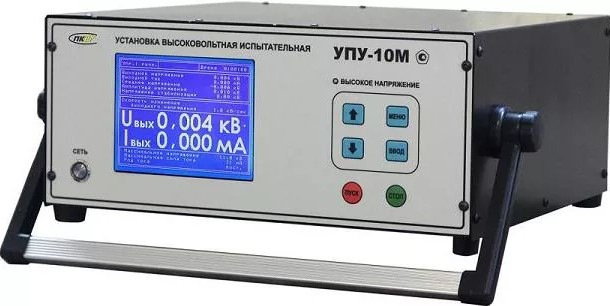

Назначение УПУ 10М
Аппарат высоковольтный испытательный УПУ-10М предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение. Аппарат предназначен для работы при температуре окружающего воздуха от минус 20 до плюс 40 ºC и относительной влажности до 80 % при температуре 25 ºC.
Принцип работы УПУ 10М

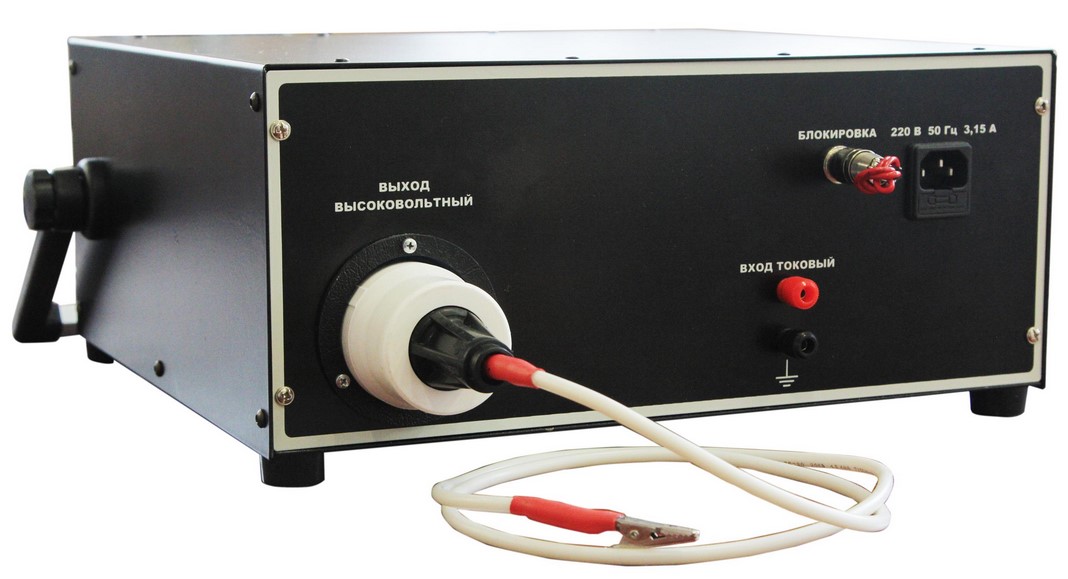

Принцип действия аппарата основан на том, что на высоковольтный блок подаётся управляемое силовое напряжение, которое преобразуется в высокое напряжение. В качестве управляемого источника силового напряжения применён ЛАТР. Испытуемое изделие может быть как заземлённым, так и незаземлённым. Если испытуемое изделие не заземлено, оно должно быть подключено или к «земле», или к выводу аппарата «ВХОД ТОКОВЫЙ». Проверяемая цепь изделия подключается к высоковольтному выходу аппарата, который расположен на задней стенке. Аппарат снабжён встроенным разрядным устройством для снятия заряда с емкостной нагрузки при испытаниях постоянным напряжением. Измерение выходного напряжения производится с помощью высоковольтного делителя подключенного непосредственно к выходу аппарата. Таким образом, всегда измеряется истинное напряжение, присутствующее на выходе аппарата. Измеренные величины выходного напряжения и силы тока, а также режимы работы аппарата отображаются на дисплее, расположенном на передней панели.
Технические характеристики установки высоковольтной УПУ-10М:
| Параметр | Значение |
| Диапазон измерения напряжения переменного и постоянного тока, кВ | 0,10…10,00 |
| Диапазон измерения силы переменного и постоянного тока, мА | 0,03…10,00 |
| Пределы допускаемой относительной погрешности измерения напряжения, % | ± 1,0/0,1 |
| Пределы допускаемой относительной погрешности измерения силы тока, % | ± 1,0/0,1 и ± 2,0/0,1 |
| Максимальная потребляемая мощность, ВА | 250 |
| Средний срок службы, лет, не менее | 7 |
| Средняя наработка на отказ, не менее, ч | 8000 |
| Габаритные размеры, мм | 360х165×370 |
| Масса, кг | 24±1 |
