Для чего нужна очистка трансформаторного масла?
Очистка трансформаторного масла с нагревом нужна для улучшения его рабочих характеристик и продления срока службы оборудования, ведь в процессе эксплуатации в масле накапливаются различные примеси, которые негативно влияют на его диэлектрические свойства:
- пыль,
- вода,
- газы,
- окислы.
Нагрев при этом помогает ускорить процесс удаления влаги и газов, а также способствует лучшему растворению и отделению загрязнений - благодаря этому улучшается качество очистки масла, повышается его прочность и долговечность. Также очистка трансформаторного масла с нагревом позволяет предотвратить преждевременный износ и поломки оборудования, снизить риск возникновения аварийных ситуаций, а также сэкономить на ремонте и замене трансформатора. Какую установку можно выбрать для такого рода задач?
УВФ 250 - компактная установка для очистки масла
Установка очистки трансформаторного масла УВФ-250 предназначена для очистки от механических примесей, дегазации, вакуумной сушки, а также для герметичного хранения, транспортировки и заливки масел под давлением в различное оборудование. Установка подходит для обработки трансформаторных и других изоляционных масел, а также вакуумирования внешних объектов.
Технические характеристики мобильной установки для очистки трансформаторного масла УВФ®-250:
| Параметр | Значение |
| Производительность маслонасоса, л/ч (в зависимости от вязкости масла) | 250 |
| Давление маслонасоса кг/см2 | 4 |
| Параметры очищенного масла Массовое влагосодержание, г/т (ppm) Газосодержание, % Степень очистки от мех. примесей, кл |
10 (10) 0,1 9-10 |
| Влагосодержание снижается, в раз* | 1,5 |
| Газосодержание снижается, в раз* | 5 |
| Объем заполнения вакуумного бака маслом, л | 35-50 |
| Тонкость фильтрации, мкм | 5 |
| Мощность подогревателя масла, кВ/В | 4/220 |
| Нагрев масла, регулируемый, град С | 55-60 |
| Вакуумный насос производительность м3/час/глубина вакуума мБар | 8/0,5 |
| Объем бака-дегазатора, л | 70 |
| Остаточное давление в баке-дегазаторе, мБар | 0,2 |
| Полная масса, кг | 150 |
| Диапазон рабочих температур окружающей среды, град С | -5…..+55 |
| Габариты, ДхШхВ, мм | 1050х450х1350 |
УВФ 250 обладает минимальным весом и размеров в своем классе, благодаря чему очень удобна для транспортировки.

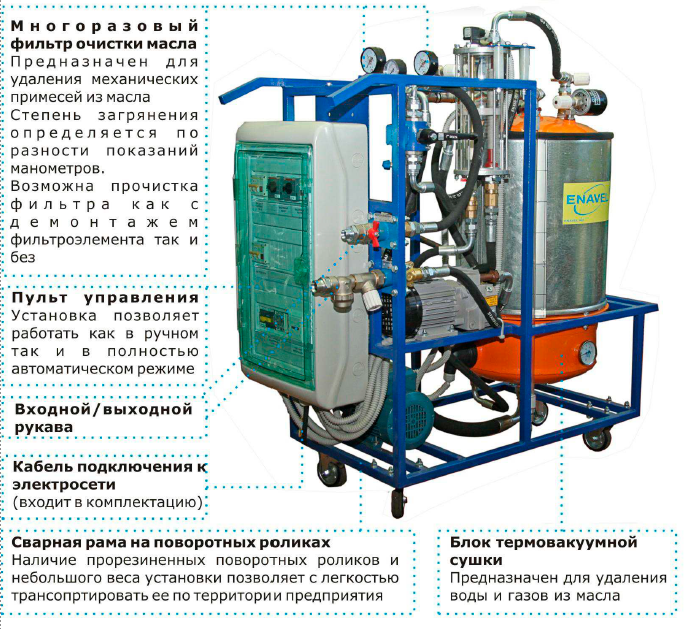

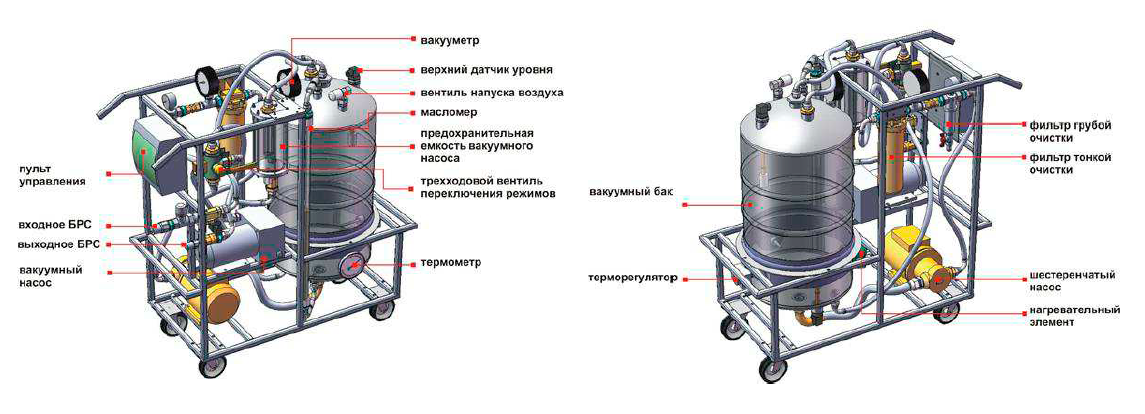

Состав УВФ 250
Схема гидравлическая установки УВФ 250
| 1.Входной резьбовой штуцер | 8.Обратный клапан |
| 2.Фильтр тонкой очистки | 9.Вентиль переключения |
| 3.Входной вентиль | режимов |
| 4.Входной электромагнитный | 10.Фильтр тонкой очистки |
| клапан | 11.Фильтр тонкой очистки |
| 5.Дегазационный узел | 12.Фильтр-грязевик |
| 6.Ловушка для паров масла | 13.Выходной маслонасос |
| 7.Выходной штуцер | 14.Дегазационный бак |
| 15.Вакуумный насос |
Работа установки УВФ 250

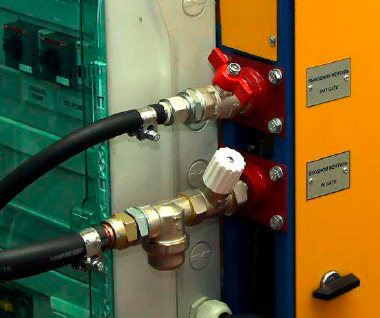

Подключите входной/выходной рукава к установке УВФ 250 (см. рис.2). Подключите установку к внешней емкости с очищаемым маслом.
Установка подключается к маслонаполненной емкости (баку, трансформатору и т.д.) с помощью входного и выходного гибких рукавов длиной по 10 м(поставляется в комплекте с изделием).
Со стороны установки рукава снабжены (резьбовыми соединениями стандарта BSP).
С противоположной стороны шланги крепятся «под хомут». Входной и выходной рукава имеют внутренний диаметр 20 и 12 мм соответственно.
Заземлите установку, подключите установку к сети электропитания.
Перед подключением установки к сети электропитании убедитесь, что все кнопки пульта находятся в положении выкл. (положение «0»).
Подключите установку к трехпроводной сети переменного тока напряжением 220 В, 50 Гц с помощью гибкого трехпроводного кабеля, входящего в состав установки.
Рисунок - Расцветка изоляции проводов для подключения к сети электропитания.
После заземления и подключения кабеля на питающий щит установку можно считать подключённой.
