АВИЦ-40-СНЧ - обзор высоковольтного испытательного аппарата

Испытания кабеля из сшитого полиэтилена проводят для того, чтобы определить состояние изоляции кабеля как во время эксплуатации, так и после окончания всех строительно-монтажных работ.  Они позволяют выявить самые характерные дефекты, способные образоваться в изоляционных конструкциях кабельных линий, возникающих по причине нарушения процесса их производства, транспортировки, хранения, монтажа и эксплуатации.

Описание АВИЦ-40 СНЧ

Аппарат высоковольтный испытательный цифровой АВИЦ-40-СНЧ – позволяет генерировать и измерять напряжение и силу переменного тока СНЧ и постоянного тока.

Аппарат высоковольтный испытательный АВИЦ-40-СНЧ (далее аппарат) предназначен для испытания электрической прочности изоляции силовых кабелей высоким напряжением сверхнизкой частоты (0,01 Гц – 0,1 Гц), а также испытания электрической прочности изоляции силовых кабелей и твёрдых диэлектриков постоянным высоким напряжением положительной и отрицательной полярности. Аппарат предназначен для работы при температуре окружающего воздуха от минус 20 до плюс 40 ºC и относительной влажности до 80 % при температуре 25 ºC.

 Аппарат высоковольтный АВИЦ-40-СНЧ поставляется в 3 исполнениях:

  • Исполнение 1 — стальной корпус, вертикальное и горизонтальное рабочее положение;
  • Исполнение 2 — пластиковый корпус, вертикальное и горизонтальное рабочее положение
  • Исполнение 3 — стальной корпус, исполнение под стойку 19′.

Устройство АВИЦ 40 СНЧ аппарата высоковольтного

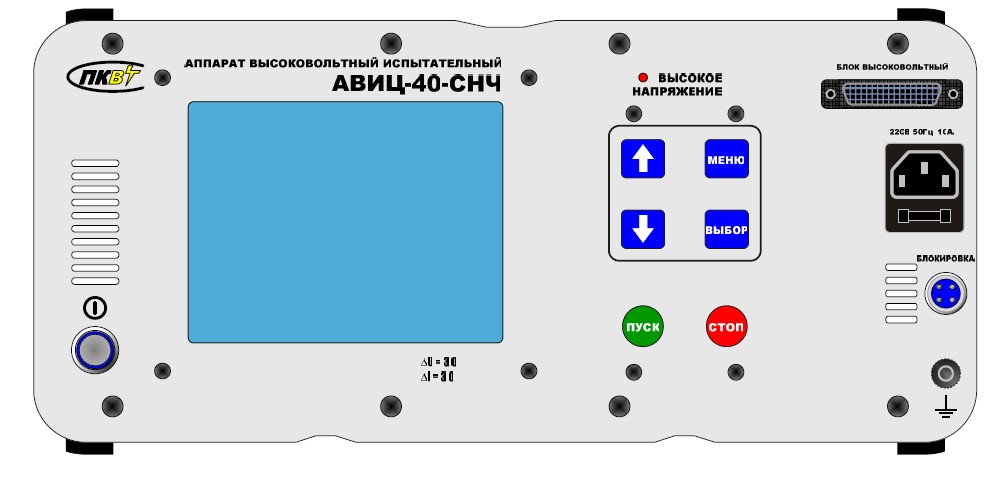

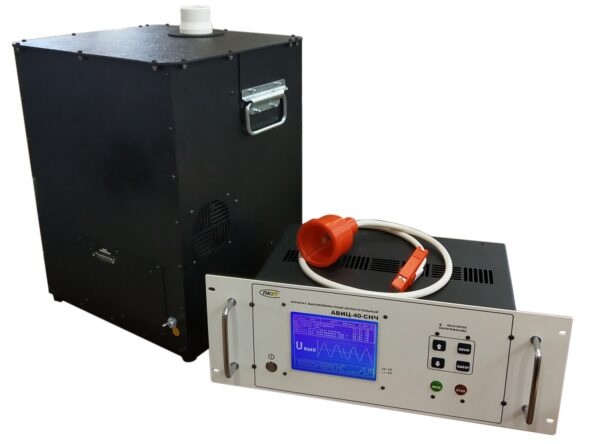

Аппарат АВИЦ-40-СНЧ представляет собой переносной прибор, состоящий из двух блоков, высоковольтного и управления, которые соединены между собой интерфейсным кабелем.

Аппарат представляет собой регулируемый высоковольтный источник напряжения по-стоянного тока со встроенными измерителями напряжения и силы тока.
Принцип действия аппарата основан на преобразовании напряжения переменного тока 220 В от сети питания через повышающий трансформатор в напряжения постоянного тока, регулируемые автотрансформатором (ЛАТР), установленным в блоке управления. Испытуемое изделие должно быть заземлено, а проверяемая цепь подключается к выходу высоковольтного блока.
Уровни выходного высокого напряжения и силы тока через схему согласования и через соединительный кабель передаются в блок управления. Измерение выходного напряжения производится с помощью высоковольтного делителя подключенного непосредственно к выходу высоковольтного блока. Таким образом, всегда измеряется истинное напряжение, присутствующее на выходе аппарата.
Блок высоковольтный снабжен встроенными разрядными резисторами для снятия заряда с ёмкостной нагрузки.
Измеренные величины выходного напряжения и силы тока, а также режимы работы аппарата отображаются на дисплее, расположенном на передней панели блока управления.

Меры безопасности при работе с АВИЦ 40 СНЧ

При эксплуатации аппарата соблюдайте общие правила техники безопасности при работе на высоковольтных установках.

К работе с аппаратом может быть допущен электротехнический персонал, имеющий

группу по электробезопасности не ниже III и допуск к самостоятельной работе в электроустановках напряжением свыше 1000 В, предварительно обученный безопасным методам работы на данном аппарате.

Внимание! Работа при незаземленном аппарате запрещается.

Аппарат не должен иметь механических повреждений корпусов составных частей, органов управления, измерительных проводов, комплектующих изделий. Заземляющий зажим должен иметь соответствующее обозначение. Площадки под заземляющие зажимы должны быть без повреждений, чистыми, гладкими, без следов окисления и признаков коррозии. Соединения должны быть надежно закреплены и не иметь повреждений. Заземляющие контакты вилки силового кабеля должны находиться в исправном состоянии и обеспечивать надежный электрический контакт.

Все лица, работающие по эксплуатации и техническому обслуживанию аппарата, должны быть предварительно обучены безопасным методам работы на данном аппарате, и знать в соответствующем объёме "Правила технической эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей".

Лица, не прошедшие аттестации, к работе не допускаются. Рабочее место персонала должно соответствовать требованиям пожарной безопасности

по ГОСТ 12.1.004-76.

Особенности установки АВИЦ-40 СНЧ

  • Графический экран — промышленный, рабочая температура -30…+50°С
  • Провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах
  • Нагрузка на частоте 0,1 Гц — 10 мкФ при 11 кВ, 2 мкФ при 36 кВ, 1.8 мкФ при 40 кВ
  • Время непрерывных испытаний при окружающей температуре +38°С и полной мощности — 8 ч
  • Установка тока защиты в режиме СНЧ до 90 мА
  • Установка тока защиты в режиме постоянного U до 60 мА
  • Интерфейс USB и ПО с фотографией рез-та (доп. опция)
  • Интерфейс RS-485 с форматом ModBus RTU (доп. опция)
  • Графическое и цифровое отображение напряжения и тока
  • Влагопылезащитное исполнение блоков IP54 и IP60
  • Защита экрана — поликарбонат с защитным покрытием
  • Компактный, относительно легкий, мощный
  • Фиксация значений U и I при эл. пробое в нагрузке
  • Автоматический режим работы, таймер
  • Температурная защита высоковольтного блока +50°С

Характеристики АВИЦ-40 СНЧ

Диапазон измерения и генерации синусоидального напряжения  СНЧ, кВ
Диапазон измерения напряжения постоянного тока, кВ
10,0…40,00
1,00…40,00
Диапазон измерения силы тока СНЧ, мА
Диапазон измерения силы постоянного тока, мА
0,1…90,0
0,1…40,0
Установка защиты силы тока СНЧ, мА
Установка защиты силы постоянного тока, мА
1…90
1…40
Максимальная емкость кабеля СНЧ 0.1 Гц при минимальном U
Максимальная емкость кабеля СНЧ 0.1 Гц при максимальном U
10 мкФ при 11 кВ
1,8 мкФ при 40 кВ
Фиксация параметров пробоя на индикаторе, мА
U и I
Проверка  линии на короткое замыкание
да
Пределы относительной погрешности измерения напряжения, %
Пределы относительной погрешности измерения  силы  тока, %
± 3,0
± 3,0
Габаритные размеры блока индикации исполнение 2, мм
Габаритные размеры блока высоковольтного, мм
410х165×302
370х465х330
Масса блока индикации исполнение 2, кг
Масса блока высоковольтного, кг
15±1
39±1
Максимальная потребляемая мощность, ВА
3500
Средний срок службы, лет, не менее
5
