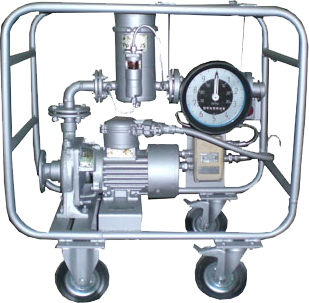

УПН-40 - обзор установки для перекачки нефтепродуктов

Комплекс УПН-40 производится в передвижном исполнении. Он может проводить нижний слив (либо налив), перекачку и учет светлых нефтесодержащих жидкостей в различных условиях:

-на предприятиях, чья деятельность связана с хранением, перекачкой, наливом и переработкой нефтепродуктов;

-на нефтепроводах и АЗС;

-на стройплощадках, земляных работах, лесозаготовительных работах, объектах дорожного строительства и т. п. в качестве мобильного заправщика рабочей  автотехники и транспорта бензином, дизельным топливом и маслом;

-на других объектах, где имеются подходящие условия для работы комплекса

УПН-40 имеет шланговое соединение с патрубком насоса, соединение со счетчиком ППО – фланцевое.

Преимущества установки УПН-40:

- универсальность применения: может функционировать как в качестве мобильной, так и в качестве стационарной АЗС
-обладает высокой точностью измерения перекачиваемой жидкости
-имеет возможность без дополнительных неудобств осуществлять заправку практически из любой емкости
-готовность к эксплуатации в минимально возможные сроки
-удобство транспортировки
-корпус и детали установки УПН-40 выполнены во взрывозащищенном варианте
-высокая химическая стойкость конструкционных материалов
-длительный срок службы оборудования (отсутствие быстроизнашивающихся деталей, высокая надежность и большой срок эксплуатации фланцевого соединения со счетчиком)
-простота в обслуживании: один оператор может управлять транспортировкой, настройкой оборудования и рабочим процессом
-возможность подключения к ПК
-высокая надежность насосов КМ65-40-140Е и НМШ 8-25-6,3/2,5-5

Характеристики измерительного комплекса УПН-40 в комплектации с электрическим насосом КМ65-40-140Е:
Производительность - 20 м.куб/ч;
Параметры вязкости рабочего продукта -0,55-1,1 сСт; 1,1-6,0 сСт;
Диапазон температур учитываемого нефтепродукта - от -40 до +50 оС;
Вид указателя:
1) механическое счетное устройство (стрелочный тип с функцией сброса на ноль)
2) электронное СУ
Характеристики измерительного комплекса УПН-40 в комплектации с  насосом НМШ 8-25-6,3/2,5-5:
Производительность - 6,3 м.куб/ч;
Параметры вязкости рабочего продукта  - 6,0-60 сСт; 60-300 сСт;
Диапазон температур учитываемого нефтепродукта - от -40 до + 50 оС;
Тип указателя:
- механическое счетное устройство (стрелочный тип с возможностью сброса на ноль)
- электронное СУ



Технические параметры УПН 40

Основные параметры	Норма
	УПН-40
Условный проход, мм	40
Высота самовсасывания, м, не менее	-
Производительность, м3/ч, не более, при вязкости: от 0,55 до 6,0 мм2/с от 6,0 до 60 мм2/с	18 15
Напор, создаваемый электронасосом, м	15
Тонкость фильтрации фильтров, мкм, не более	40
Единицы измерения нефтепродукта	литры
Температура окружающей среды, оС	от -40 до +50
Тип электронасоса (насоса)	КМ80-65-140
Мощность электродвигателя электронасоса, кВт	3
Напряжение питания электронасоса, В	380
Масса, кг, не более	130

Возможно оснащение установок УПН-40 напорными и всасывающими рукавами с быстросъемными соединениями, фильтрами ФЖУ и счётчиками ППО
