TD60 - Система измерения тангенса угла

TD60 ВЫСОКОВОЛЬТНАЯ СИСТЕМА ИЗМЕРЕНИЯ ТАНГЕНСА УГЛА ДИЭЛЕКТРИЧЕСКИХ ПОТЕРЬ В КАБЕЛЕ

Высоковольтное оборудование позволяет провести комплексную диагностику качества кабелей и их старения. Методы измерения тангенса угла диэлектрических потерь и частичных разрядов идеально дополняют друг друга и позволяют, с одной стороны, определять общее состояние образца, а с другой - локализовать специфические повреждения. Измерение тангенса угла диэлектрических потерь является широко зарекомендовавшим себя методом быстрого, точного и надежного определения состояния изоляции кабеля или любого другого высоковольтного устройства или оборудования. Данная процедура незаменима для обнаружения «водных триингов» в кабелях с изоляцией из сшитого полиэтилена.
Простота в использовании, небольшой вес оборудования и компактный дизайн позволяют быстро подготовить оборудование к работе и провести диагностику. Высоковольтные установки серии HVA используются как идеальный источник высоковольтного сигнала для этих систем измерения тангенса угла диэлектрических потерь – тангенса дельта (TD).

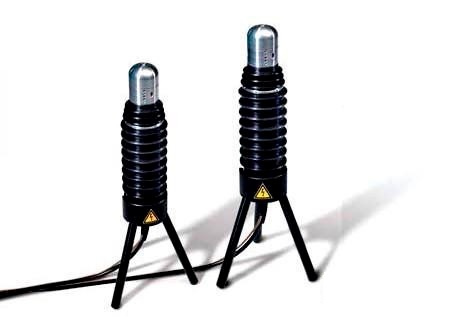

TD60 - системы измерения тангенса угла диэлектрических потерь в кабеле

• Измерение тангенса угла диэлектрических потерь
• Компактное и легкое по весу оборудование
• Простота в использовании
• Одновременное испытание и диагностика кабеля
• Передача данных на компьютер при помощи интерфейса Bluetooth
• Протокол по результатом диагностики
• Подключение оборудования одним проводом

Применение

Высоковольтные системы измерения тангенса угла диэлектрических потерь в кабеле TD60 позволяют проводить испытание кабелей на 6, 10 и 35кВ со всеми возможными типами существующих изоляций: сшитый полиэтилен ПЭ, бумажно-масляная, этилен- пропилен, кабель с поливинилхлоридной изоляцией - ПВХ, кабели с комбинированной изоляцией), а также любого другого высоковольтного оборудования, например: генераторы, емкости, выключатели, трансформаторы, двигатели, изоляторы, муфты.

Описание

Тангенс угла диэлектрических потерь (также известный как коэффициент мощности) представляет собой отношение мнимой и вещественной части комплексной диэлектрической проницаемости. Другими словами Тангенс угла потерь определяется отношением активной мощности Pа к реактивной Pр при синусоидальном напряжении определённой частоты, рассеиваемой в диэлектрике во время тестирования или при подаче рабочего напряжения. Величина, обратная tg(б), называется добротностью изоляции. Неоспоримо, что данный метод измерения и оценки качества изоляции является самым надежным, быстрым и точным из всех существующих на сегодняшний день.

Преимущества

Измерение тангенса угла диэлектрических потерь в кабеле позволяет инженерам обнаружить дефекты изоляции кабеля до того, как сама проблема случится и придется ее устранять высокозатратными и отнимающими много времени работами. Это является гораздо более информативным и эффективным методом диагностики, чем одно испытание кабеля повышенным напряжением. Тангенс угла диэлектрических потерь быстро измеряется с сохранением результата измерения в памяти прибора вместе с полным описанием тестируемого кабеля.
Данная установка позволяет проводить плановое тестирование, и при этом объединить диагностический тест с простым испытанием кабеля высоким постоянным или переменным напряжениями, обеспечивая тем самым действительно "эффективное" СНЧ- тестирование. Если этот процесс осуществляется через установленные промежутки времени, измерение тангенса угла диэлектрических потерь может стать основой для прогнозирую- щей программы при обслуживании высоковольтных кабелей.

Критерии оценки состояния СПЭ кабелей Состояние кабелей хорошее, если : tg δ (2 Uo) < 0,12 % и /или [tg δ (2 Uo) - tg δ (Uo)] < 0,06 %
Плохое состояние (незамедлительная замена), если : tg δ (2 Uo) > 0,22 % и /или [tg δ (2 Uo) - tg δ (Uo)] > 0,1 %
Для всех остальных случаев необходим повышенный контроль и замена исходя из текущих возможностей.

Удобство пользования
TD60 для измерения ТАН ДЕЛЬТА с максимальным напряжением до 44кВ rms (действ.). (62кВ пиковое)

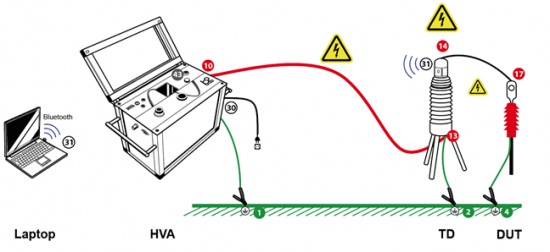

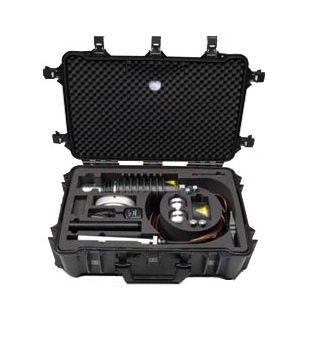

Приборы TD30/60 поставляются в комплекте с 5/7м высоковольтным кабелем для подключения к высоковольтной СНЧ установке HVA30/60/90. Приборы TD30/60 также имеют в стандартном комплекте поставки программное обеспечение. Данные передаются на компьютер при помощи беспроводного интерфейса Bluetooth.
