SWG-32/1100R - мобильный кабельный комплекс

МОБИЛЬНАЯ СИСТЕМА ДЛЯ ИСПЫТАНИЯ И ПОИСКА ПОВРЕЖДЕНИЙ КАБЕЛЕЙ

Мобильная система SWG-32 предназначена для решения следующих задач:

• испытание изоляции силовых кабелей напряжением постоянного тока до 32 кВ;
• прожигание изоляции на поврежденных участках кабелей постоянным током до 100 мА при напряжении до 32 кВ;
• предварительная локализация повреждений кабелей с использованием рефлектометра RIF-9 и применением низковольтного метода импульсной рефлектометрии (TDR), а также высоковольтных методов: колебательного разряда по напряжению (DECAY), импульсно-дугового с одиночным (ARC) и последовательным (ARC multi-shot) зондированием, и колебательного разряда по току (ICE);
• точное определение мест повреждений кабелей акустическим методом с помощью генератора ударных имульсов (энергия разряда до 2000 Дж) и подходящего приемника.

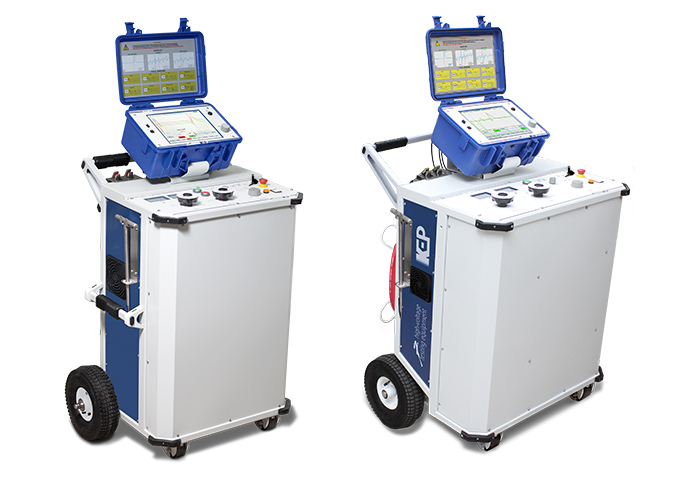

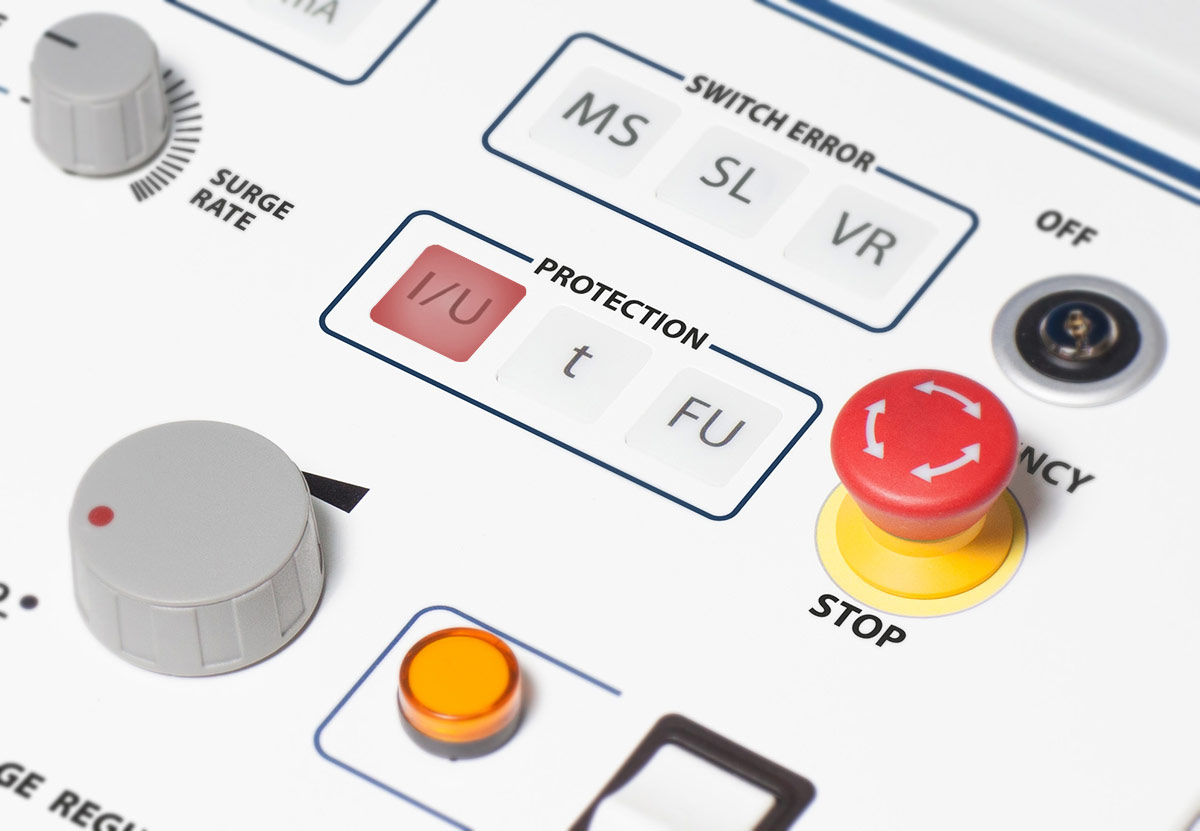

КОМПАКТНАЯ ЛАБОРАТОРИЯ SWG

В едином модуле SWG собраны все основные компоненты, входящие в состав полноценной электротехнической лаборатории: цифровой импульсный рефлектометр, высоковольтный испытательный трансформатор, мощный генератор ударных импульсов и модуль прожигания.

Полнота функционального набора, а также малые габариты и практичное исполнение позволяют обходиться всего одной компактной установкой SWG для результативного поиска повреждений кабельных линий в полевых условиях. Кроме этого, система может использоваться для проведения регламентированных высоковольтных испытаний электрооборудования напряжением постоянного тока до 32 кВ (для SWG-12 – 12 кВ).

Исходя из этого, системы серии SWG можно рассматривать как бескомпромиссное решение для высококачественного обслуживания кабелей низкого и среднего напряжения – эти компактные мобильные установки имеют полный спектр эксплуатационных и защитных функций, которые, как правило, реализованы в полноценных электротехнических лабораториях.

ВЫСОКАЯ ЭНЕРГИЯ ИМПУЛЬСОВ

Для точного определения мест повреждения акустическим методом системы SWG используются в режиме генератора ударных импульсов, энергия которых может достигать 2000 Дж (для SWG-12 – 1100 Дж).

Высокая энергия импульсов способствует эффективному поиску мест повреждений, обеспечивая мощный сигнал в условиях внешних помех, а также при глубоком залегании кабеля или большой удаленности места повреждения.

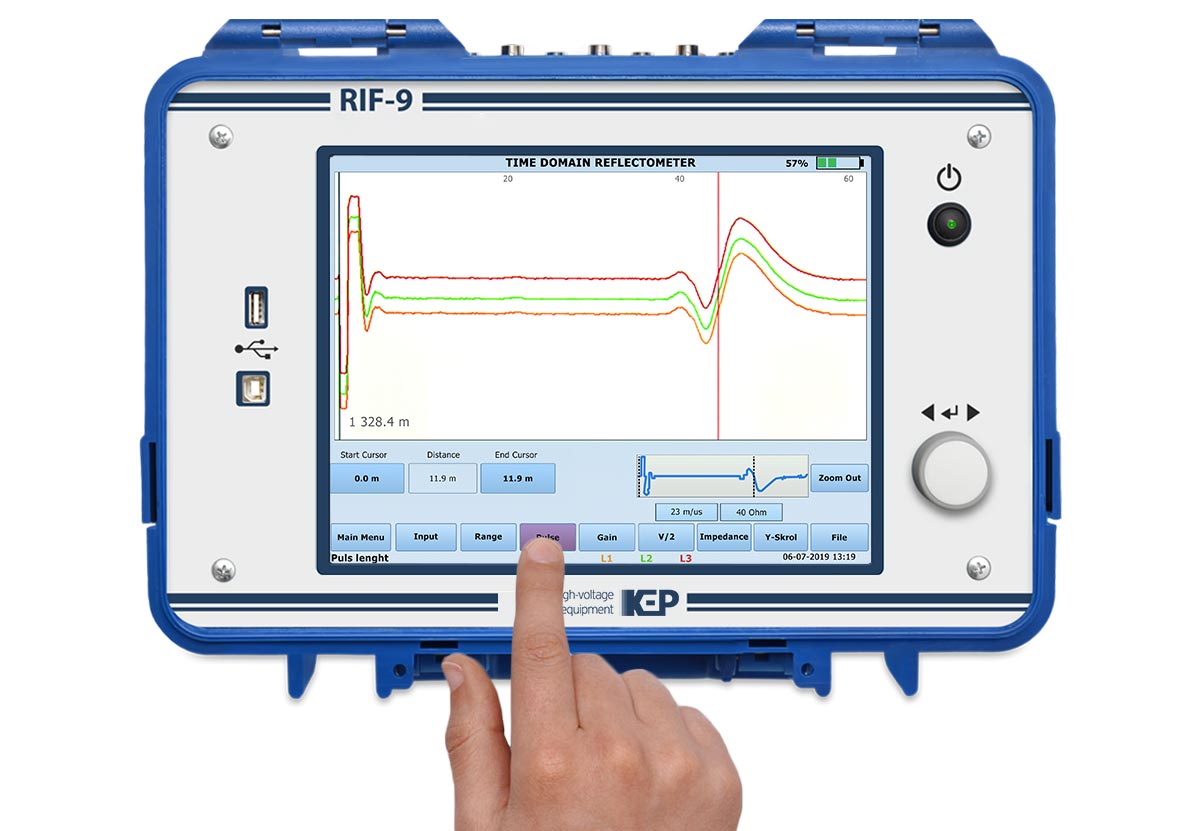

СЪЕМНЫЙ РЕФЛЕКТОМЕТР

Системы SWG поставляются с цифровым импульсным рефлектометром RIF-9, который применяется для предварительной локализации повреждений следующими методами.

Низковольтный метод (автономный режим рефлектометра)

• TDR (метод импульсной рефлектометрии): низкоомные повреждения, обрывы, определение характера неоднородностей различного типа (муфты, ответвления и т.п.), измерение длины (в т.ч. на барабане и в бухте) и определение коэффициента укорочения кабеля.

Высоковольтные методы (RIF-9 + источник высокого напряжения)

• ARC/ARC multi-shot (импульсно-дуговой метод с одиночными/последовательными зондирующими импульсами): высокоомные и нестабильные повреждения, с минимальным вредным воздействием на кабель.
• ICE (метод колебательного разряда по току): высокоомные повреждения, которые не преобразуются в низкоомные посредством прожига изоляции.
• DECAY (метод колебательного разряда по напряжению): повреждения с высоким напряжением пробоя.

Съемное исполнение позволяет использовать рефлектометр для предварительной локализации повреждений кабелей методом TDR отдельно от системы SWG.
