Измерения тангенса диэлектрических потерь
Измерение тангенса диэлектрических потерь позволяет оценить качество диэлектрика, его электрические свойства и степень износа. Это значение характеризует потери энергии в материале при прохождении через него электрического тока. Если тангенс диэлектрических потерь высок, это указывает на большую потерю энергии в диэлектрике, что может привести к его перегреву и выходу из строя.
С помощью этого параметра можно определить подходящие материалы для использования в различных областях, таких как производство конденсаторов, изоляционных материалов, радиотехники и т.д. Какой прибор может решить эту задачу?

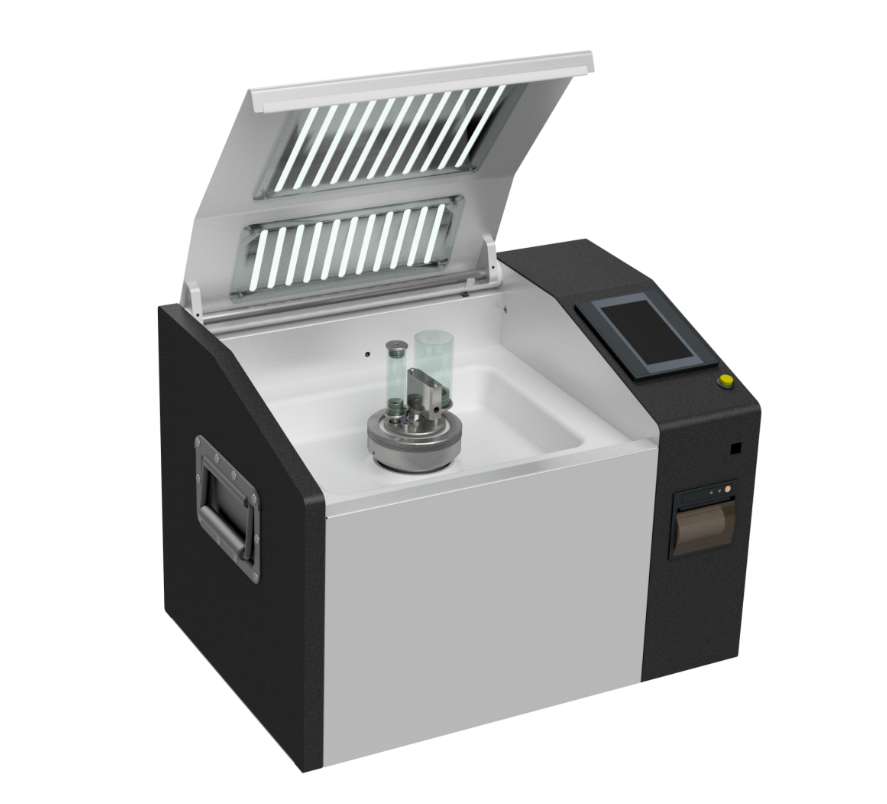

ТАНГЕНС-М СКАТ - для чего используется
Тестер СКАТ-ТАНГЕНС-М предназначен для измерения тангенса диэлектрических потерь, измерения удельного электрического сопротивления и измерения относительной диэлектрической проницаемости жидких диэлектриков по ГОСТ Р МЭК 60247-2013.
Выходные данные прибора СКАТ-ТАНГЕНС-М:
- тангенс угла диэлектрических потерь tg δ
- удельное сопротивление жидкого диэлектрика R
- напряжение переменного и постоянного тока U, приложенное к измерительной ячейке
- температура жидкого диэлектрика
- диэлектрическая проницаемость пробы жидкого диэлектрика ɛ
- электрическая емкость пробы жидкого диэлектрика C
Характеристики СКАТ-ТАНГЕНС-М
| Диапазон измерения тангенса угла диэлектрических потерь tgδ |
от 1‧10-6 до 4,000 |
| Предел допускаемой относительной погрешности измерения тангенса угла диэлектрических потерь, % |
±1 |
| Диапазон измерения удельного электрического сопротивления, Ом‧м |
от 2,5 106 до 1‧1014 |
| Пределы допускаемой относительной погрешности измерения удельного электрического сопротивления, % |
±3 |
| Диапазон измерений относительной диэлектрической проницаемости |
от 1 до 30 |
| Пределы допускаемой относительной погрешности измерения относительной диэлектрической проницаемости, % |
±1 |
| Диапазон измерения температуры, °С |
от 10 до 120 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С |
±0,5 |
| Диапазон испытательного напряжения переменного тока, В |
от 500 до 2000 |
| Диапазон испытательных напряжений постоянного тока положительной и отрицательной полярности, В |
от 125 до 500 |
| Диапазон частот напряжения переменного тока, Гц |
от 40 до 62 |
| Основные технические характеристики | |
| Параметры электрического питания: | |
| напряжение переменного тока, В |
от 110 до 242 |
| частота переменного тока, Гц |
50/60 |
| Максимальная полная мощность, потребляемая тестером, В‧A, не более |
300 |
| Условия эксплуатации: | |
| температура окружающей среды, °С |
от -10 до +45 |
| относительная влажность при +25 ºС, %, не более |
90 |
| атмосферное давление, кПа |
от 84 до 106,7 |
Комплект поставки СКАТ-ТАНГЕНС-М
| № | Наименование | Количество |
| 1 | Тестер диэлектрических жидкостей СКАТ-ТАНГЕНС-М | 1 |
Поддержка работоспособности устройства СКАТ-ТАНГЕНС-М
Для поддержания работоспособности СКАТ-ТАНГЕНС-М и исправности установки в течение срока службы необходимо:
- соблюдать график периодических поверок или калибровок;
- поверку или калибровку следует выполнять в соответствии с методикой поверки
- не реже одного раза в месяц, при помощи мягкой ветоши удалять из внутренней поверхности термостата остатки трансформаторного масла
- постоянно следить за состоянием контактных поверхностей высоковольтного вывода и контактора. В случае необходимости поверхности полировать мелкой наждачной бумагой
Вид контроля метрологических характеристик после ремонта и в эксплуатации определяют исходя из области применения установки. Поверка проводится органами государственной метрологической службы или аккредитованными на право проведения поверки лабораториями по методике, изложенной в отдельном документе
