СКАТ-70П - обзор установки СИЗ от электрического тока
Для чего нужно испытывать средства защиты от поражения электрическим током?
Главная цель испытания средств защиты (СИЗ) от электрического тока - проверка соответствия требованиям безопасности, соответствуют ли продукты стандартам и нормам безопасности. Это помогает предотвратить возможные риски для пользователей. Для чего еще требуется проводить испытания?
1. Оценки качества и эффективности: Испытания помогают оценить, насколько хорошо продукт выполняет свою функцию. Они также могут выявить любые недостатки или проблемы в процессе производства.
2. Гарантии надежности: С помощью испытаний можно убедиться, что продукт будет работать надежно в течение длительного времени. Это особенно важно для средств защиты от электрического тока, поскольку их отказ может привести к серьезным последствиям.
3. Соответствия законодательству: Во многих странах проведение испытаний является законодательным требованием для продажи электротехнической продукции.
4. Защиты потребителей: Наконец, испытания помогают защитить потребителей, гарантируя, что они покупают безопасные и надежные продукты.
Какая установка подойдет для таких испытаний? Предлагаем ознакомиться с СКАТ-70П - приставкой измерительной для испытаний средств защиты от электрического тока!
СКАТ-70П - испытания средств защиты от электрического тока с измерением
Приставка измерительная СКАТ-70П предназначена для испытания изоляции защитных средств (резиновые боты, перчатки диэлектрические, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты.
Приставка не содержит источника высокого напряжения и разработана для работы совместно с аппаратами испытания диэлектриков СКАТ-70М и СКАТ-70Ц. Возможно подключение к иным подобным приборам с помощью соответствующих кабелей.
При использовании совместно с аппаратами СКАТ-70М или СКАТ-70Ц приставка включается в разрыв кабеля, соединяющего блок измерительный и блок высоковольтный аппаратов. В этом случае имеется возможность увеличения точности установки небольших значений (до 7 кВ) испытательного напряжения за счет понижающего трансформатора, встроенного в приставку.
Есть возможность использовать приставку в комплекте с ЛАТРом и высоковольтным трансформатором.
Измерение выходного напряжения и тока утечки изоляции осуществляется с помощью соответствующих делителей напряжения и токовых шунтов, от которых сигналы, соответствующие выдаваемому напряжению и току утечки, после преобразования АЦП и математической обработки поступают на цифровой индикатор, где высвечиваются значения тока утечки и напряжения на объекте испытания, время до окончания испытания, наименование программы испытания, режимы испытания .
Состав установки СКАТ 70П

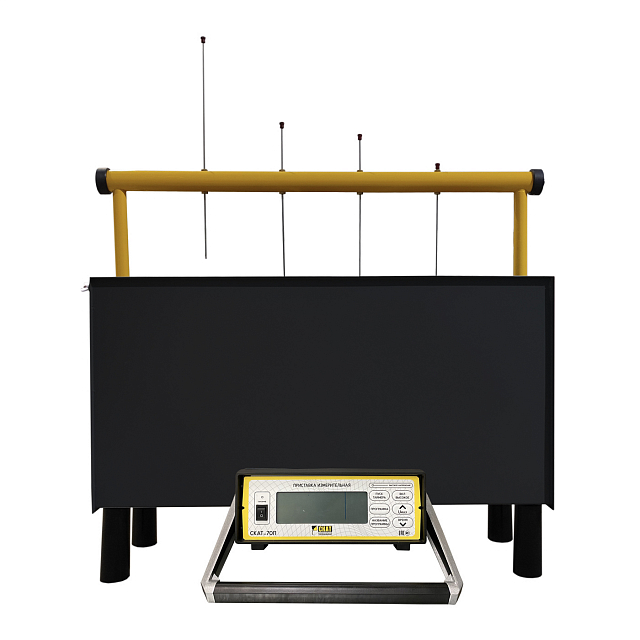

Приставка представляет собой устройство, состоящее из двух основных частей: блока измерительного и ванны испытательной. По особому условию поставки приставка может комплектоваться внешним высоковольтным делителем напряжения, позволяющим измерять напряжения до 50 кВ. В этом случае в комплект поставки входит также кабель для подключения внешнего делителя к приставке. Приставка может использоваться совместно с аппаратом высоковольтным испытательным СКАТ-70, аппаратом высоковольтным испытательным СКАТ-70М или с любым другим источником высокого переменного синусоидального напряжения частотой 50 Гц. По особому условию поставки приставка может комплектоваться ЛАТРом, который используется в качестве задатчика высокого напряжения. В этом случае в комплект поставки входит также кабель для соединения ЛАТРа с приставкой.
При использовании совместно с аппаратом высоковольтным испытательным СКАТ-70 или аппаратом высоковольтным испытательным СКАТ70М приставка включается в разрыв кабеля, соединяющего блок измерительный и блок высоковольтный аппаратов. В этом случае имеется возможность увеличения точности установки небольших значений (до 7 кВ) испытательного напряжения. Для этого в приставке предусмотрено понижение максимального напряжения аппаратов. Изменение максимального напряжения производится программно, по нажатию кнопки выбора диапазона ‘Umax’. Кроме того, при таком подключении приставки имеется возможность автоматического отключения высокого напряжения по окончании времени испытания.
Характеристики СКАТ-70П
| Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью внешнего делителя напряжения | 0,30…50,00 кВ |
| Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью делителя напряжения, встроенного в ванну испытательную | 0,30…20,00 кВ |
| Диапазон измерения действующих значений силы тока переменного напряжения синусоидальной формы частотой 50 Гц в каждом канале | 0,30…10,00 мА |
| Предел допускаемой относительной основной погрешности измерения переменного напряжения, не более | ±[1,0 + 0,04] % + 1 ед. мл. разряда |
| Предел допускаемой относительной основной погрешности измерения силы переменного тока, не более | ±[1,0 + 0,04] % + 1 ед. мл. разряда |
| Предел допускаемой приведённой дополнительной погрешности измерения напряжения и силы переменного тока, обусловленной изменением температуры окружающего воздуха от нормальной (нормальные условия по ГОСТ 8711), на каждые 10C, не более | 0,1% |
| Количество каналов измерения силы тока | 4 |
| Количество диапазонов испытательного напряжения | 2 |
| Время испытания | от 1 мин. до 8 мин. с шагом 1 мин |
| Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью ванны | не более 22 кВ |
| Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью внешнего высоковольтного делителя | 52 кВ |
| Срабатывание схемы защиты при силе тока в одном из 4-х каналов, не более | 12 мА. |
| Срабатывание схемы защиты при суммарной силе тока по всем каналам, не более | 36 мА |
| Длина соединительного кабеля между блоком измерительным и внешним высоковольтным делителем, не менее | 2,5 м |
| Длина соединительного кабеля между блоком измерительным и ванной испытательной, не менее | 2,5 м |
| Степень защиты блока измерительного | IP22 |
| Режим работы | круглосуточный |
| Электропитание | от сети переменного тока частотой 50 Гц и напряжением 220 ± 22 В |
| Потребляемая мощность, не более | 15 ВА |
| Габаритные размеры блока измерительного | 285 х 95 х 220 мм |
| Габаритные размеры внешнего делителя | 690 х 310 х 310 мм |
| Габаритные размеры ванны испытательной | 820 х 800 х 280 мм |
| Масса блока измерительного | 3 ± 0,3 кг |
| Масса внешнего высоковольтного делителя | 2,5 ± 0,3 кг |
| Масса ванны испытательной | 15 ± 0,5 кг |
