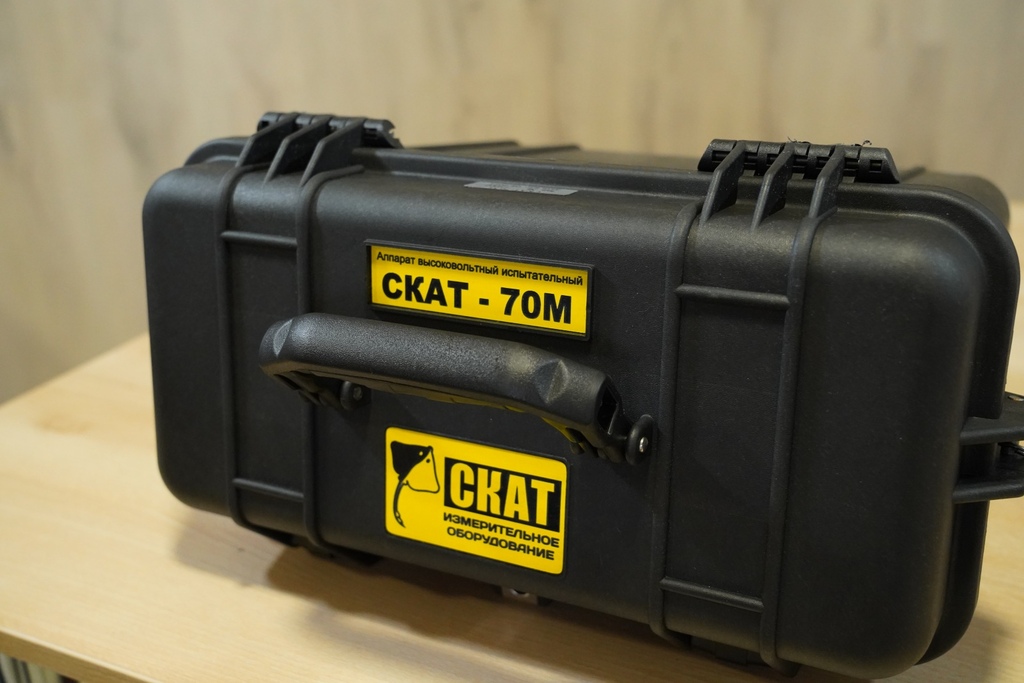

Обзор СКАТ-70М
Аппарат испытания диэлектриков СКАТ-70М предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока отрицательной полярности, а также для измерений среднеквадратических значений напряжения и силы переменного тока, амплитудного значения напряжения и среднего значения силы постоянного тока отрицательной полярности при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Работа аппарата СКАТ-70М
В аппарате реализованы ручной и автоматический режимы работы. В автоматическом режиме аппарат поднимает напряжение с заданной скоростью до заданной оператором величины испытательного напряжения с дискретностью 0,1 кВ и стабилизирует его. В ручном режиме управление выходным напряжением может осуществляться как кнопками, так и энкодером.

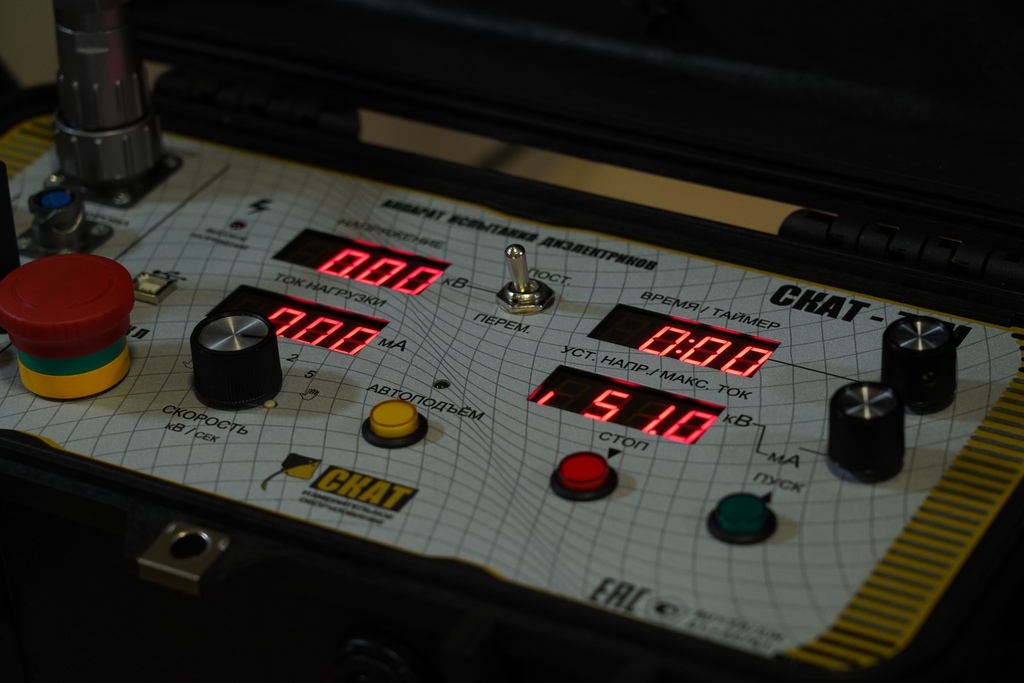

Для облегчения отсчета времени испытания в приборе предусмотрен программируемый таймер. Вся необходимая информация выводится на светодиодных цифровых индикаторах, которые сохраняют полную работоспособность при отрицательных температурах. Аппарат имеет встроенный коммутатор, позволяющий переключать выходное напряжение на постоянное или переменное без необходимости вручную устанавливать перемычку или диодную вставку в высоковольтный блок. Также этот коммутатор обеспечивает снятие остаточного емкостного заряда по окончании испытания через активное сопротивление вторичной обмотки.
Предусмотрено аппаратное ограничение выходного тока на заданной величине. Имеется защита от перегрева высоковольтного трансформатора. При пробое в нагрузке аппарат отключает подачу высокого напряжения и фиксирует напряжение пробоя на индикаторе. Для дополнительной безопасности предусмотрена автоматическая заземляющая штанга. Также имеется разъем для подключения внешней блокировки подачи высокого напряжения и внешней сигнальной лампы.
Устройство аппарата СКАТ-70М
Принцип действия аппарата основан на преобразовании с помощью лабораторного автотрансформатора и высоковольтного трансформатора напряжения питающей однофазной сети переменного тока в регулируемое высокое напряжение переменного тока. В режиме переменного тока высокое напряжение поступает на выход аппарата через высоковольтный коммутатор. В режиме постоянного тока высокое переменное напряжение преобразуется в выпрямленное напряжение однополупериодным выпрямителем и поступает на выход аппарата. Измерение выходного напряжения производится с помощью высоковольтного делителя, подключенного непосредственно к выходу высоковольтного блока. Таким образом, всегда измеряется истинное напряжение, присутствующее на выходе аппарата. Величины выходного напряжения и силы тока отображаются на индикаторах блока управления.
