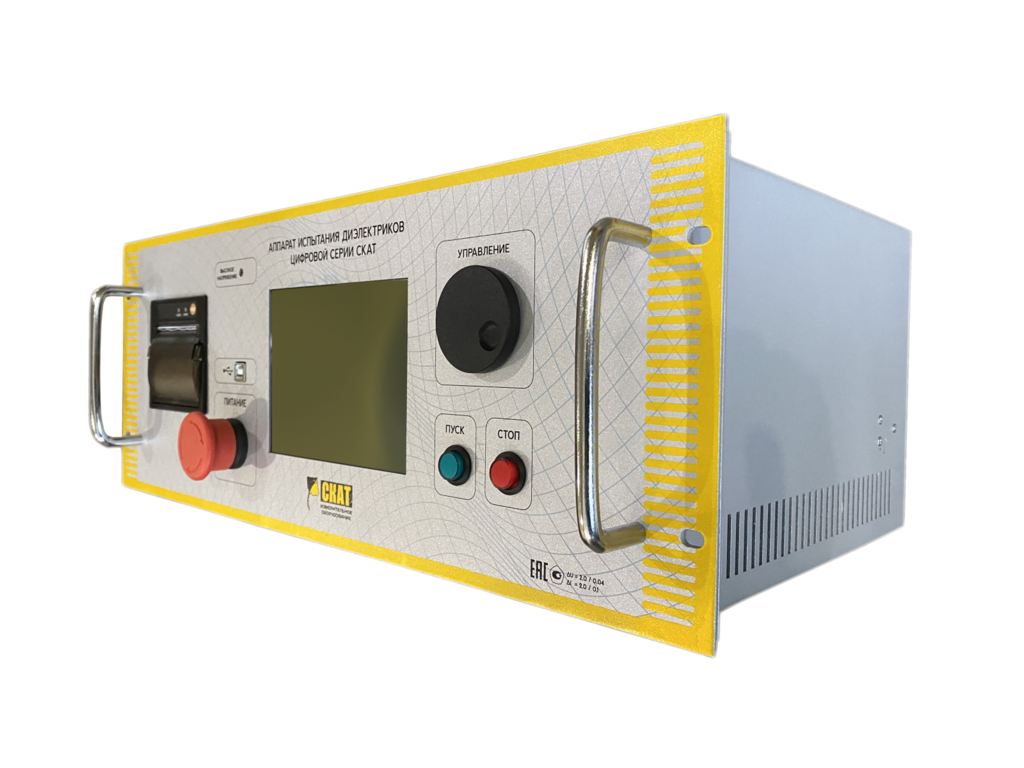

Обзор СКАТ-70Ц
Аппарат испытания диэлектриков цифровой СКАТ 70Ц предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока отрицательной или положительной полярности, а также для измерений среднеквадратических значений напряжения и силы переменного тока, амплитудного значения напряжения и среднего значения силы постоянного тока отрицательной или положительной полярности при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Принцип действия СКАТ 70Ц
Принцип действия аппарата основан на преобразовании с помощью регулятора напряжения и высоковольтного трансформатора напряжения питающей однофазной сети переменного тока в регулируемое высокое напряжение переменного тока. В режиме переменного тока высокое напряжение поступает на выход аппарата через высоковольтный коммутатор. В режиме постоянного тока высокое переменное напряжение преобразуется в выпрямленное напряжение однополупериодным выпрямителем и поступает на выход аппарата. В случае работы аппарата на постоянном токе к выходу аппарата должна быть подсоединена внешняя балластная емкость не менее 10 нФ. В качестве емкостной нагрузки может выступать объект испытаний емкостного типа (кабельная линия, конденсатор).
Функционал СКАТ-70Ц
Аппарат СКАТ-70Ц обладает расширенным функционалом. В дополнение к ручному и автоматическому режиму реализован режим испытания по встроенным программам — прибор наберет заданное напряжение c заданной в программе скоростью автоматически, выдержит заданное время, снимет напряжение и выдаст полный отчет на экране. Параметры и названия 10 программ можно редактировать с помощью пользовательского меню. Отчеты последних 50 испытаний сохраняются в энергонезависимой памяти, доступны для просмотра и печати с помощью подключаемого по RS232 принтера (опционально).
Характеристики СКАТ-70Ц
| Испытание напряжением постоянного тока (DC) | Выходное напряжение | Диапазон регулирования, кВ | от 1 до 71 |
| Диапазон измерений, кВ | от 3 до 70 | ||
| Пределы допускаемой относительной погрешности измерений, % |
± (2,0+0,04·((70/U)-1)),где U - измеренное значение, кВ |
||
| Амплитуда пульсаций, % | 3 | ||
| Полярность напряжения постоянного тока | отрицательная (опционально - положительная) | ||
| Выходной ток | Максимальный уровень, мА | 20 | |
| Диапазон измерений, мА | от 0,1 до 20 | ||
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((20/I-1)), где
I - измеренное значение, мА |
||
| Испытание напряжением переменного тока (AC) | Выходное напряжение | Диапазон регулирования, кВ | от 1 до 51 |
| Диапазон измерений, кВ | от 2 до 50 | ||
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,04·((50/U)-1)), U - измеренное значение, кВ | ||
| Амплитуда пульсаций, % | 5 | ||
| Выходной ток | Максимальный уровень, мА | 50 | |
| Диапазон измерений, мА | от 0,1 до 50 | ||
| Пределы допускаемой относительной погрешности измерений, % | ± (2,0+0,1·((50/I-1)), I - измеренное значение, мА | ||
| Емкость допустимой нагрузки при максимальном напряжении | до 2,5 нФ | ||
| Системные параметры | Режимы испытания |
■ Ручной ■ Автоматический ■ По программе |
|
| Скорость изменения напряжения, кВ/с | 0,5; 1; 2; 5 | ||
| Интерфейсы | Индикация | Шестидюймовый жидкокристаллический дисплей | |
| Управление аппаратом | Кнопочное и с помощью энкодера | ||
| Безопасность | Заземление |
■ Защитное заземление ■ Автоматический заземлитель |
|
| Защита |
■ Защита от превышения допустимого напряжения и тока ■ Отключение при пробое в нагрузке ■ Защита от перегрева высоковольтного блока ■ Внешняя сигнальная лампа (опция) |
||
| Системы отключения высокого напряжения |
■ Кнопка аварийного отключения ■ Защитная блокировка (опция) |
||
| Параметры питания и потребления | Напряжение питающей сети переменного тока, В | от 198 до 242 | |
| Частота питающей сети, Гц | от 49 до 51 | ||
| Максимальная потребляемая мощность | 2800 В•А | ||
| Максимальный потребляемый ток, А | 15 | ||
