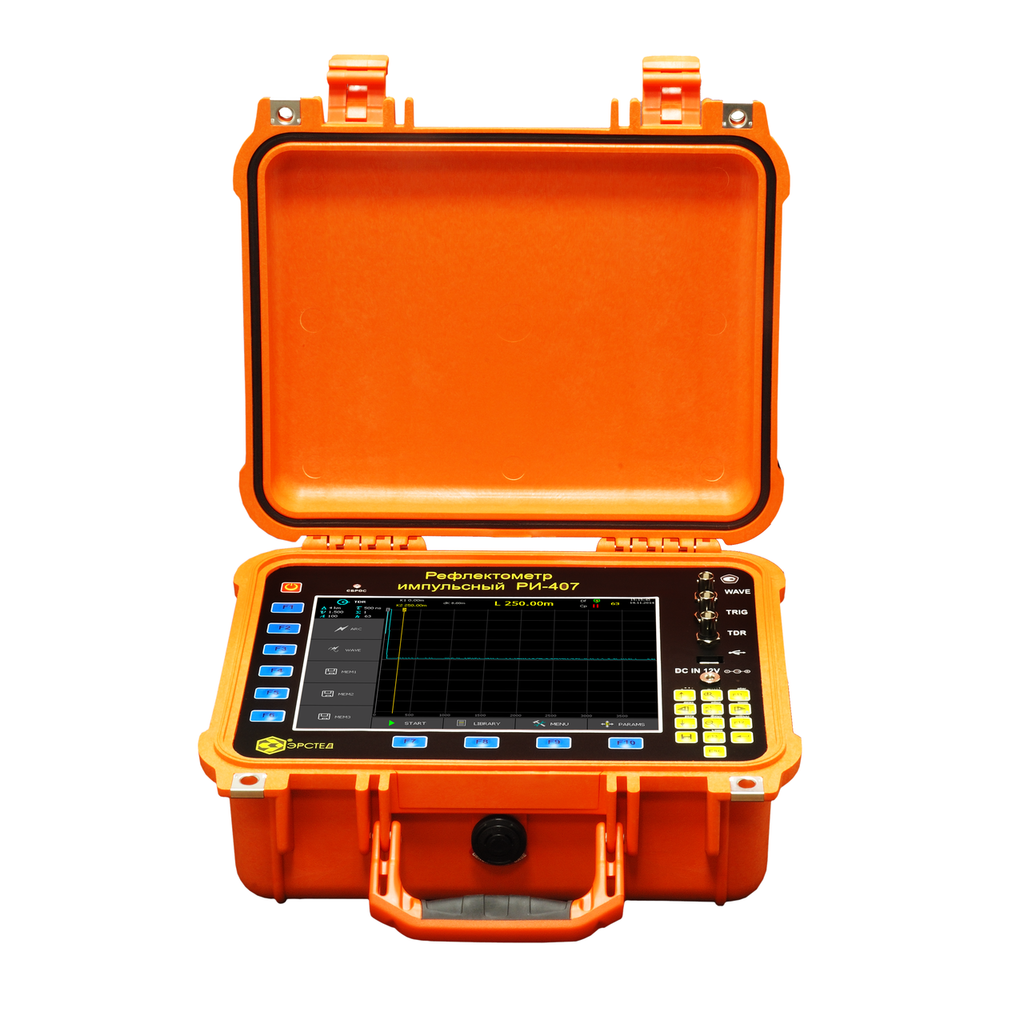

Описание РИ-407 СТРИЖ-С
РИ-407 – высокоточный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замыкание кабеля, высокоомные повреждения, заплывающий пробой.
Назначение РИ 407:
Импульсный рефлектометр РИ-407 позволяет проводить измерения следующими методами:
- Импульсный метод
- Импульсно дуговой метод (при использовании совместно с генератором)
- Метод колебательного разряда по току (при использовании совместно с генератором)
- Метод колебательного разряда по напряжению (при использовании совместно с генератором)
Назначение РИ 407
РИ-407 предназначен для проведения следующих измерений на симметричных и несимметричных кабелях:- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений, используя импульсный метод;
- измерение расстояния до места пробоя, используя импульсно-дуговой метод –
- совместно генератором высоковольтных импульсов (ГВИ) (ADG-200-2 или аналогичным генератором из состава лаборатории высоковольтных испытаний);
- измерение расстояния до места пробоя, используя метод колебательного разряда (волновой) –
- совместно генератором высоковольтных импульсов (ГВИ) (ADG-200-2 или аналогичным генератором из состава лаборатории высоковольтных испытаний);
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений;
- запись в память и воспроизведение из нее не менее 1000 рефлектограмм для последующей их обработки в стационарных условиях;
- отображение результатов измерений на экране ЖКИ с разрешающей способностью 800 х 600 точек.
Условия эксплуатации РИ 407 СТРИЖ
- рабочий диапазон температур от минус 20 до 40 °С;
- относительная влажность воздуха 98% при 25 °С;
- условия транспортирования и хранения от минус 50 до 50 °С.
Характеристики РИ-407 СТРИЖ-С
| Параметр | Значение | |
| Режимы измерений | импульсный (TDR) импульсно-дуговой(Arc-Reflection) волны напряжения(Decay) волны тока(Current method) |
|
| Дисплей | цветной TFT 10” (640х480 пикселей) | |
| Диапазон измерения расстояния (временной задержки) | от 0 до 128000 м (от 0 до 1280 мкс) | |
| Поддиапазоны измерений | 0 – 62,5 м (0 – 0,625 мкс) 0 – 125 м (0 – 1,25 мкс) 0 – 250 м (0 – 2,5 мкс) 0 – 500 м (0 -5 мкс) 0 – 1000 м (0 – 10 мкс) 0 – 2000 м (0 – 20 мкс) |
0 – 4000 м (0 – 40 мкс) 0 – 8000 м (0 – 80 мкс) 0 – 16000 м (0 – 160 мкс 0 – 32000 м (0 – 320 мкс) 0 – 64000 м (0 – 640 мкс) 0 – 128000 м (0 – 1280 мкс) |
| Погрешность измерения расстояния | от 0,01% до 0,2% от поддиапазона | |
| Эффективная частота дискретизации | 800 МГц | |
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом | |
| Длительность зондирующего импульса | от 10 нс до 100 мкс | |
| Амплитуда зондирующего импульса (на согласованную нагрузку) | U1 – не менее 10 В U2 – не менее 45 В |
|
| Чувствительность приёмного тракта при превышении сигнала над уровнем шума в 2 раза на всех поддиапазонах | не хуже 1 мВ | |
| Диапазон перекрываемого затухания | не менее 80 дБ | |
| Диапазон установки коэффициента укорочения | от 1,.000 до 3,000, с шагом 0,001 | |
| Диапазон регулировки временной задержки (импульсно-дуговой метод) | от 0 до 50 мс, с шагом 0,2 мс | |
| Синхронизация (импульсно-дуговой метод) | измерительный вход вход TRIG |
|
| Синхронизация по амплитуде (волновой метод) | от -60 до +60 В, с шагом 2 В | |
| Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в нормальном диапазоне температур | от 15 °С до 25 °С ± 0.2 % от значения поддиапазона | |
| Пределы допускаемой приведенной погрешности измерения расстояния (временной задержки) в рабочем диапазоне температур | от минус 20 до 15 °С и от 25 до 40 °С ± 0,4 % от значения поддиапазона | |
| Пределы допускаемой относительной погрешности измерения коэффициента укорочения | от 1 до 3 ± 0,4 % | |
| Подавление асинхронных помех – параметр осреднение | от 1 до 64 | |
| Ёмкость энергонезависимой памяти | не менее 300 рефлектограмм не менее 500 коэффициентов укорочения |
|
| Интерфейс с ПК | через внешний накопитель USB-Flash | |
| Волновое сопротивление измерительного входа TDR | 75 Ом (фиксированное) | |
| Время установления рабочего режима | не более 15 сек. | |
| Время непрерывной работы от аккумуляторной батареи АКК1 / АКК2 | не менее 6 часов / не менее 10 часов (зависит от состояния аккумулятора) | |
| Время непрерывной работы через зарядное устройство | не ограничено | |
| Максимальная электрическая мощность, потребляемая РИ-407 при заряде аккумулятора | не более 40 Вт | |
| Габаритные размеры | 363х295х170 мм | |
| Диапазон рабочих температур | от -20 °С до +40 °С | |
| Масса прибора с аккумуляторной батареей АКК1 / АКК2 | не более 3,5 кг / не более 5,2 кг | |
| Средняя наработка на отказ To | не менее 6000 часов | |
| Установленный срок службы Тсл | не менее 5 лет | |
