Данной статьёй мы открываем новую рубрику нашего блога, в которой будем рассказывать об оборудовании, применяемом в передвижных электротехнических лабораториях.
Сегодня на обзоре высоковольтное прожигающее устройство ВПУ 60, производства ООО ОбнинискЭнергоТех.
Описание ВПУ 60

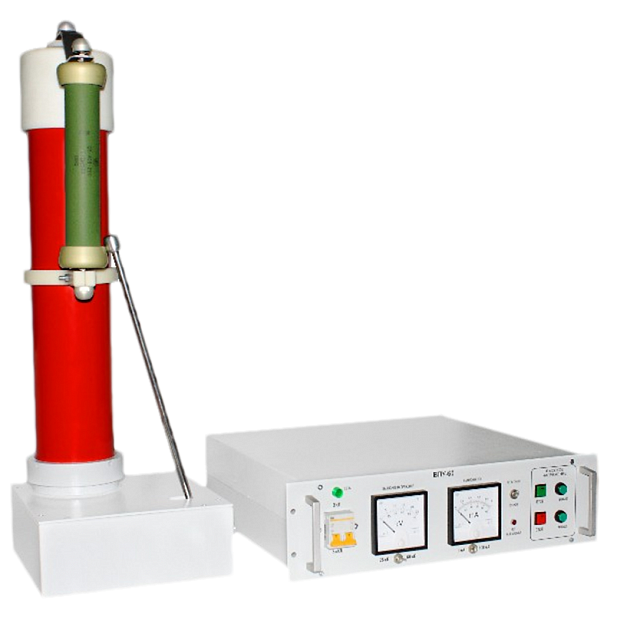

Высоковольтное прожигающее устройство ВПУ-60 – компактный и мощный прибор, позволяющий осуществлять прожиг на напряжениях от 1 до 60 кВ.
ВПУ 60 предназначен для прожига поврежденной изоляции силовых кабелей, с номинальным напряжением от 380 В до 10 кВ в диапазоне напряжений от 60 кВ до 0, а также для проведения испытаний кабелей на постоянное напряжение до 60 кВ.
Прожигающее утройство может использоваться как самостоятельный прибор или работать в связке с малогабаритным устройством МПУ-3 «Феникс» (испытательно-прожигающий комплекс ИПК-1), благодаря чему обеспечивает расширенные возможности для проведения испытаний.
ВПУ 60 используется в электроэнергетике для обслуживания и ремонта силовых кабелей, а также проведения испытаний на надежность и безопасность кабелей при их проектировании и изготовлении.
Преимущества прожигающего устройства ВПУ 60
Компактность и мощность
Одним из главных преимуществ ВПУ-60 является его компактность и легкость. Прибор занимает мало места, легко переносится и может быть вмонтирован в рабочую область передвижной электролаборатории - это делает его невероятно удобным для применения в различных условиях.
Более того, ВПУ-60 потребляет небольшую мощность и может питаться от автономных источников ограниченной мощности.
В сравнении с аналогами, осуществляющими высоковольтный прожиг на напряжениях свыше 25 кВ, устройство от ОбнинскЭнергоТех обладает большей мощностью. На выходе источника формируется напряжение от 1 до 60 кВ и ток до 80 мА (при напряжении 60 кВ), что обеспечивает высокую эффективность и точность прожига.
Применение в различных условиях
ВПУ-60 способен длительно работать при экстремальных температурах окружающей среды – это делает его удобным и не прихотливым прибором, на которое можно положится.
Кроме этого, устройство не боится короткого замыкания, что позволяет гарантировать безопасность и бесперебойность рабочего процесса.
Возможность работы в связке с МПУ-3
Как мы уже упоминали, ВПУ-60 может использоваться как самостоятельный прибор или в связке с малогабаритным прожигающим устройством МПУ-3 «Феникс». В составе такого прожигающего комплекса ВПУ-60 обеспечивает прожиг от 60 до 20 кВ, а на низких напряжениях, прожиг осуществляет за счет МПУ-3.
Ограничение тока
ВПУ-60 является регулируемым источником напряжения с ограничением тока при увеличении нагрузки или при коротком замыкании. Это означает, что при возникновении короткого замыкания или увеличении нагрузки на прибор, он автоматически ограничит ток для предотвращения повреждения прибора и обеспечения безопасности.
Характеристики ВПУ 60
Предлагаем ознакомиться с основными характеристиками прожигающего устройства ВПУ 60
| Напряжение питающей сети однофазного переменного тока, В | 180 - 250 |
| Частота питающей сети, Гц | 50 - 60 |
| Максимальная потребляемая мощность, кВА, не более | 5 |
| Выходное напряжение (постоянное), кВ | 1 - 60 |
| Максимальный выходной ток (в том числе в режиме к. з.), мА | до 80 |
| Габаритные размеры, мм: | |
| Высоковольтный блок | 270 х 740 х 260 |
| Блок управления | |
| Масса, кг: | 18 |
| Высоковольтный блок | 480 х 190 х 460 |
| Электронный блок | |
| Масса, кг: | 16 |
| Рабочие условия эксплуатации: | |
| Температура окружающего воздуха, °С | от -20 до +40 |
| Относительная влажность воздуха, % | 80 при +25°С |
ВПУ-60 входит в базовый состав электротехнических кабельных лабораторий производства ОбнинскЭнерготех.
