ППО-25/1.6 - обзор счетчика жидкости

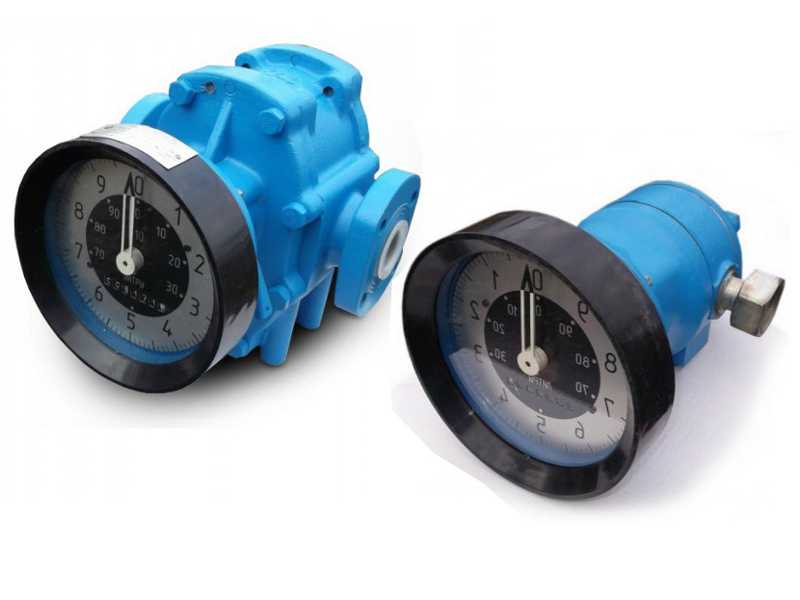

Обзор ППО-25/1.6

Счетчики жидкости ППО-25/1,6 с овальными шестернями предназначены для измерения объемного количества неагрессивных жидкостей, в том числе и нефтепродуктов (бензин, дизельное топливо/солярка, керосин, мазут и др.) вязкостью от 0,55 до 300 сСт (мм2/c) и обеспечивают класс точности (погрешность измерения) 0,25% или 0,5% (под спец. заказ — 0,15%).

Принцип действия счётчиков ППО-25 заключается в том, что две шестерни овальной формы, вращаясь под действием давления потока жидкости и находясь в постоянном зацеплении, отмеряют при каждом обороте некоторый определенный объем жидкости. Вращение шестерен передается в счетный механизм, преобразующий обороты в единицы измерения объема (литры).

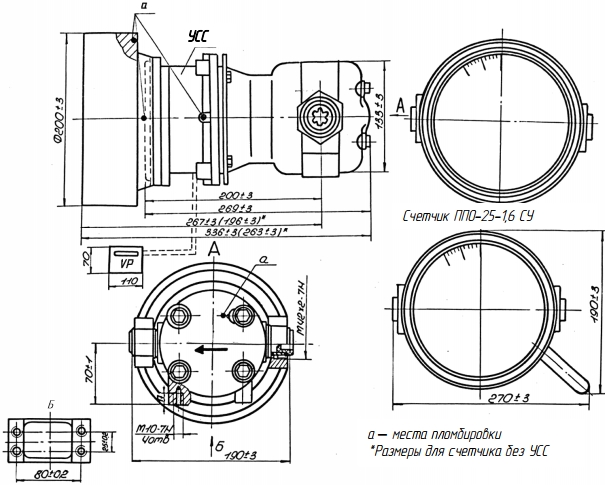

Технические характеристики счётчика нефтепродуктов СЖ-ППО-25/1,6-СУ

Тип счётчика жидкости
СЖ ППО
Цена деления отсчетного устройства, л (литры) Условный проход,
ДУ, мм
Рабочее давление,
МПа
Температура измеряемой жидкости, °С Класс точности
(погрешность)
Масса прибора, кг
механическое СУ электронное (цифровое)
СЖ-ППО-25/1,6-СУ 0,1 0,01 25 1,6 от -40 до +60 С 0,15*; 0,25; 0,5 7,5

* — 0,15% на определенном расходе, указанном заказчиком, в пределах 10% от общего диапазона расхода на данный вид счётчика.

Тип счетчика жидкости Класс точности
(погрешность)
Диапазон вязкости измеряемой жидкости, мм2/с (сСт)*
0,55-1,1  и  1,1-6,0 мм2/c (сСт) 6,0-60 мм2/c (сСт) 60-300 мм2/c (сСт)
Расход, м3/час (расход в зависимости от вязкости и класса точности)
min ном max min ном max min ном max
СЖ-ППО-25/1,6-СУ 0,25 % 1,0 3,6 7,2 0,72 3 6 0,6 3 6
0,5 % 0,72 3,6 7,2 0,5 3 6 0,4 3 6

— Межповерочный интервал (МПИ) СЖППО-25 не реже 1 раза в 2 года.

Перед счетчиком ППО-25 обязательно должен быть установлен фильтр жидкости универсальный (ФЖУ) соответствующего диаметра на расстоянии не более 3000 мм (3 метра), фильтрующие элементы которого не должны пропускать частицы размером более 0,10 мм. Для комплектации вышеуказанного оборудования необходимо приобрести фильтр жидкости ФЖУ-25 (фильтры очистки нефтепродуктов: бензин, дизельное топливо/солярка, керосин, мазут и пр.).

Использование в конструкции интеллектуального процессорного датчика ДИ-О-5, осуществляющего съём, обработку и передачу информации по частотно-импульсному выходу или цифровой линии связи и имеющего внутреннюю энергонезависимую память, в которой хранятся архивные и настроечные данные, позволяет передавать информацию без вторичного прибора на персональный компьютер (управляющую систему) по интерфейсу RS-485. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).
