Портативные комбинированные осциллографы экономного класса Актаком - обзор
Оборудование АКТАКОМ включает широкий ряд категорий продукции, среди которых цифровые осциллографы, анализаторы спектра, генераторы сигналов, измерители RLC, измерители мощности, приборы на базе ПК, кабельные тестеры, токовые клещи, источники питания, электронные нагрузки, частотомеры, всевозможные типы измерителей неэлектрических величин, цифровые мультиметры и калибраторы, приборы дистанционного контроля и управления, паяльные станции, антистатические принадлежности, промышленная мебель, радиомонтажные инструменты, светильники и многое другое.

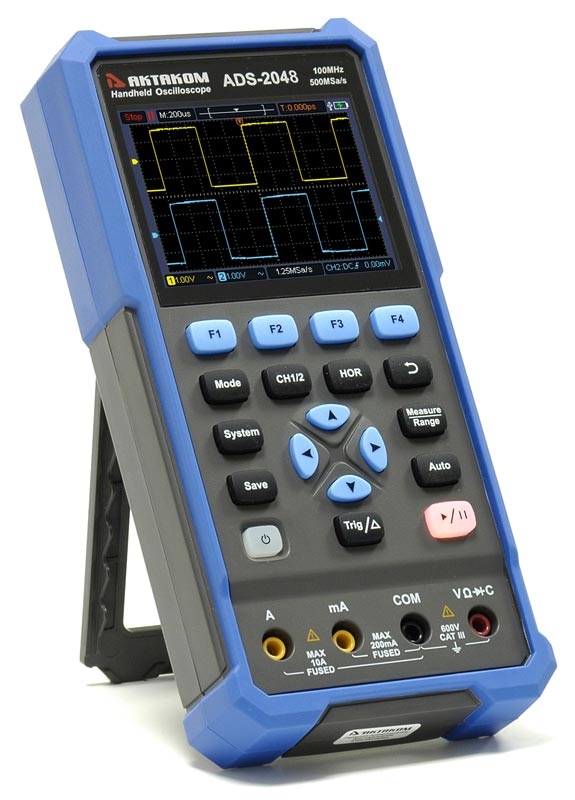

Популярная серия комбинированных измерительных приборов Актаком в компактном корпусе ADS-204x пополнилась новой моделью ADS-2048 с полосой пропускания осциллографа до 100 МГц. Несмотря на небольшие размеры и малый вес, комбинированные приборы серии ADS-204x могут совмещать в одном корпусе до трех полнофункциональных измерительных устройств: цифровой двухканальный осциллограф, 4½-разрядный TrueRMS мультиметр и генератор сигналов специальной формы. Эти приборы уже стали незаменимыми при работе в полевых условиях и в качестве измерительного инструмента при оперативных выездах специалистов для устранения неполадок.
Данная серия комбинированных приборов Актаком включает в себя уже шесть моделей ADS-2044, ADS-2045, ADS-2046, ADS-2047, ADS-2048, ADS-2049.
Приборы различаются максимальной полосой пропускания осциллографа. Для ADS-2044, ADS-2045 этот параметр составляет 40 МГц, для ADS-2046, ADS-2047 – 70 МГц, для ADS-2048, ADS-2049 - 100 МГц. Также модели различаются наличием или отсутствие функции встроенного генератора сигнала: в моделях ADS-2045, ADS-2047 и ADS-2049 эта функция присутствует, а ADS-2044, ADS-2046 и ADS-2048 являются осциллографами-мультиметрами.
Цифровой осциллограф
- Два канала
- Максимальная полоса пропускания до 100 МГц
- Частота дискретизации до 500 Мвыб/сек
- Скорость захвата 10000 осц/сек
- Макс. глубина записи 8 К точек
- Курсорные измерения
- 7 типов автоматических измерений
- Режим XY
- Пиковый детектор
- Сохранение на USB накопитель
- Выход калибратора пробников
Цифровой мультиметр
- 4 ½ разряда, 20000 отсчетов
- Измерение истинных среднеквадратических значений TrueRMS
- Функции измерения: напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи
- Автоматический выбор диапазона измерения
- Функция удержания измеренных значений
- Режим относительных измерений
Генератор сигналов специальной формы (для ADS-2045, ADS-2047, ADS-2049)
- 1 канал
- Максимальная частота генерации 25 МГц
- Основные формы сигнала: Синусоидальная, прямоугольная, пилообразная, импульсная
- 8 типов встроенных специальных форм сигнала
- Вертикальное разрешение 14 бит
- Максимальная выходная амплитуда 5 Вп-п
Комбинированные осциллографы Актаком данной серии питаются от двух литий-ионных аккумуляторов общей мощностью 4400 мАч с возможностью зарядки от USB интерфейса. На полном заряде комбинированные осциллографы Актаком ADS-204x могут работать до 6 часов. Кроме функции зарядки, данный USB интерфейс может использоваться для связи с ПК. Управление приборами возможно при помощи SCPI-команд.
В качестве устройства отображения в приборах Актаком серии ADS-204х используется цветной ЖК дисплей с TFT матрицей размером 320х240 точек и диагональю 3,5”.
