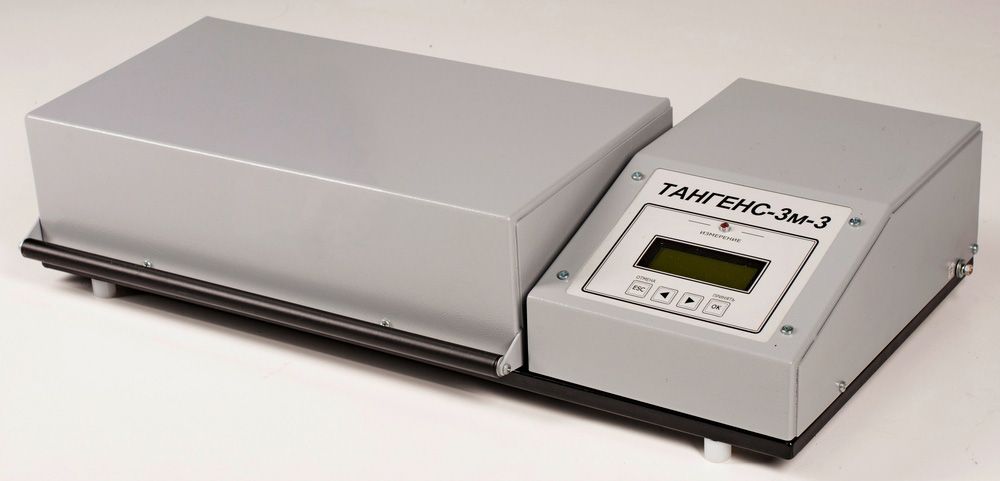

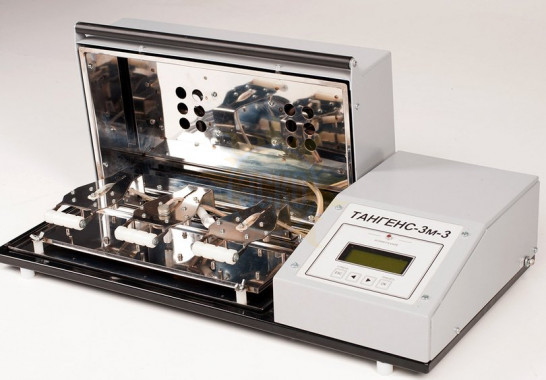

Обзор Тангенс-3М-3 Молния
Установка измерения диэлектрических потерь жидких диэлектриков ТАНГЕНС 3м-3-МОЛНИЯ предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков, проводимых по ГОСТ 6581-75.
- ток нагрузки (комплексная величина);
- напряжение на нагрузке (скалярная величина);
- напряжение на нагрузке (векторная величина);
- частоту испытательного напряжения;
- температуру образца жидкого диэлектрика;
- температуру воздуха в термостате;
- время нагревания и т.д.
ТАНГЕНС 3м-3-МОЛНИЯ обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) блока индикации. Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.
ТАНГЕНС 3м-3-МОЛНИЯ в нормальных и рабочих условиях применения готов к работе в течение не более 2 мин. после включения.
Средняя наработка на отказ для рабочих условий применения не менее 4000 ч.
Характеристики Тангенс 3М-3-Молния
| Параметр | Значение |
| Диапазон измерений тангенса угла диэлектрических потерь | от 1. 10-4 до 0,99 |
| предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь (1) | ±(2·10-4 + 0,05 tgδ)%; |
| Диапазон измерения емкости при испытательном напряжении от 1,5 до 2 кВ | от 5 пФ до 100 пФ |
| Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 50Гц | 1 пФ+0,01 Сх |
| Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 54Гц | 1 пФ+0,03 Сх |
| Предельное отклонение температуры измеряемой жидкости от заданной температуры, °С | ±1 |
| Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь (2) | ±(2,5 . 10-4 + 0,07 tgδ); |
| Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 50 Гц в диапазоне измерения напряжения от 1 до 2 кВ | ±3 % |
| Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 54 Гц в диапазоне измерения напряжения от 1 до 2 кВ | ±3 % |
| Предел допускаемой абсолютной погрешности измерения температуры испытуемого жидкого диэлектрика | ±1° |
| Время нагрева до 90 °C, мин. | 80±20 |
| Объем ячейки, куб.см | 60±2 |
| Напряжение питающей сети однофазного переменного тока, В | 220±22 |
| Потребляемая мощность, кВА, не более | 0,6 |
| 1 - для всего диапазона измерения емкости при частоте испытательного напряжения 50 Гц; 2 - для всего диапазона измерения емкости при частоте испытательного напряжения 54Гц. |
|
Установки контроля масел разработано для понижения первичного показателя до оптимальных значений, с которыми смогут работать измерительные приборы и другое электрооборудование. Поэтому они используются везде, где есть необходимость в такой корректировке. Но для их стабильной работы важно правильное подключение и качественные комплектующие, которые упростят контроль.
Особенности ТАНГЕНС-3М-3 МОЛНИЯ:
- Изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 2.
- Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5 °С) до любой в пределах рабочей области, не превышает 10% предела допускаемой основной абсолютной погрешности измерения на каждые 10 град. изменения температуры.
- Обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) блока индикации.Б.
- Связь между высоковольтным измерительным блоком и блоком индикации осуществляется по радиоканалу в диапазоне частот 845-945 МГц. Устойчивость радиосвязи на расстоянии 5-7 м обеспечивается уровнем выходной мощности передатчика в 1 мВт.
- Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.
- В нормальных и рабочих условиях применения готов к работе в течение не более 2 мин. после включения.
- Продолжительность непрерывной работы прибора определяется энергоемкостью применяемых электрохимических аккумуляторов в блоке индикации. (При емкости батарей 1800 мА•час продолжительность работы блока индикации составляет не менее 10 ч.)
