Обзор на испытательный трансформатор ТВИ 50

Обзор ТВИ-50

Трансформаторы высоковольтные испытательные серии ТВИ-50 предназначены для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и генерирования напряжения постоянного (выпрямленного) тока посредством встроенного диодного выпрямителя и применяются для проведения высоковольтных испытаний, диагностирования изоляции, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, при испытании которых требуется высокое напряжение. Трансформатор предназначен для работы при температуре окружающего воздуха  от минус 20 до плюс 40 ºC и относительной влажности до 98 % при температуре 25 ºC.

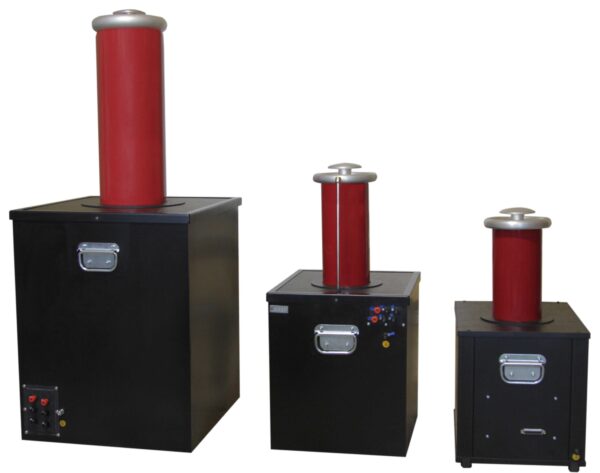

ТВИ 50

Устройство трансформатора ТВИ 50

Трансформатор выполнен в металлическом корпусе, в его состав входят следующие узлы:

- высоковольтный трансформатор;
- клемма заземления и соединительный кабель питания;
- высоковольтный вывод;
- межобмоточный экран;
- дисковый антикоронный экран.

Технические характеристики ТВИ 50

Характеристика

Значение

Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В

0,10…240,0

Номинальное напряжение первичной обмотки, В

200,0 ± 1,0%

Номинальное значение вторичной обмотки, при напряжении на первичной обмотки 200.0 В, кВ

50,00

Номинальный ток холостого хода, при напряжении на первичной обмотки 200.0 В, мА (не более)

800

Максимальное выходное напряжение переменного тока частотой 50 Гц, кВ

55,00

Максимальный выходной переменный ток, мА

50,0

Габаритные размеры трансформатора, мм

(370±10)х(650±10)х(310±10)

Масса блока высоковольтного , кг

36±3

Электропитание от сети переменного тока

(50 ± 10) Гц, (220 ± 22) В

Максимальная потребляемая мощность, ВА

3100

Средний срок службы, лет, не менее

7

Рабочие условия применения:



температура окружающего воздуха, °C

относительная влажность воздуха, %

атмосферное давление, кПа





от минус 20 до плюс 40

98 при 25 °С

от 84 до 106,7

Особенности трансформатора ТВИ-50

  • Влагопылезащитное исполнение IP60
  • Отсутствие коронации, гула, дребезга
  • Стальной корпус
  • Встроенная штанга заземления (опция)
  • Температурная защита трансформатора 50 град.
  • Необслуживаемый высоковольтный блок

Если у Вас возникли вопросы по продукции "Высоковольтные технологии" или ТВИ-50, то напишите нам на почту. С удовольствием ответим на все интересующие Вас вопросы!
