Испытание изоляции силовых кабелей повышенным напряжением – это основной способ проверки оборудования на целостность изоляции, а также оценки соответствия величины сопротивления и других параметров изолирующей оболочки установленным нормативным значениям.
Подобные проверки проводят для того, чтобы определить состояние изоляции кабеля. Испытания могут выявить характерные дефекты, возникающие в изоляционных конструкциях кабельных линий, сопряженных с их производством, транспортировкой, хранением, монтажом и эксплуатацией.
Виды испытаний и выявляемые дефекты:
- Механическое повреждение изоляции;
- Локальные неоднородности металлических и пластмассовых электропроводящих слоев;
- Геометрические отклонения размеров;
- Локальные неоднородности в изоляции соединительных и концевых муфт;
- Повышение проводимости отдельных участков из-за их увлажнения.
Описание АИСТ 50/70
Высоковольтная испытательная установка "Аппарат испытания диэлектриков АИСТ 50/70" предназначена для испытания электрооборудования, электрической прочности изоляции силовых кабельных линий и твердых диэлектриков высоким напряжением переменного тока промышленной частоты до 50 кВ и постоянного тока до 70 кВ.
Высоковольтная испытательная установка "Аппарат испытания диэлектриков АИСТ 50/70" поставляется в двух вариантах исполнения - переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19" стойку управления.
Высоковольтная испытательная установка "Аппарат испытания диэлектриков АИСТ 50/70" поставляется в двух вариантах исполнения - переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19" стойку управления.
В связи с постоянным совершенствованием, технические характеристики, конструкция и внешний аппарата испытания диэлектриков АИСТ 50/70 могут незначительно отличаться от фактически приобретенного изделия.
Характеристики АИСТ 50/70
| Параметр | Значения |
| Переменное испытательное напряжение | от 1 кВ до 50 кВ |
| Выпрямленное испытательное напряжение | от 2 кВ до 70 кВ |
| Максимальное значение тока нагрузки: - переменное напряжение - выпрямленное напряжение |
0...50 мА АС 0....25 мА DC |
| Относительная погрешность всех измерений | не более 3% |
| Режим испытаний | ручной и автоматический (в автоматичесом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения) |
| Возможность подключения к компьютеру и автоматического протоколирования результатов испытаний |
есть (по просьбе заказчика) |
| Масса: - пульт - высоковольтный генератор |
14 кг 41 кг |
| Габаритные размеры: - пульт - высоковольтный генератор |
390 х 390 х 185 мм 460 х 360 х 750 мм |
Комплектация АИСТ 50/70

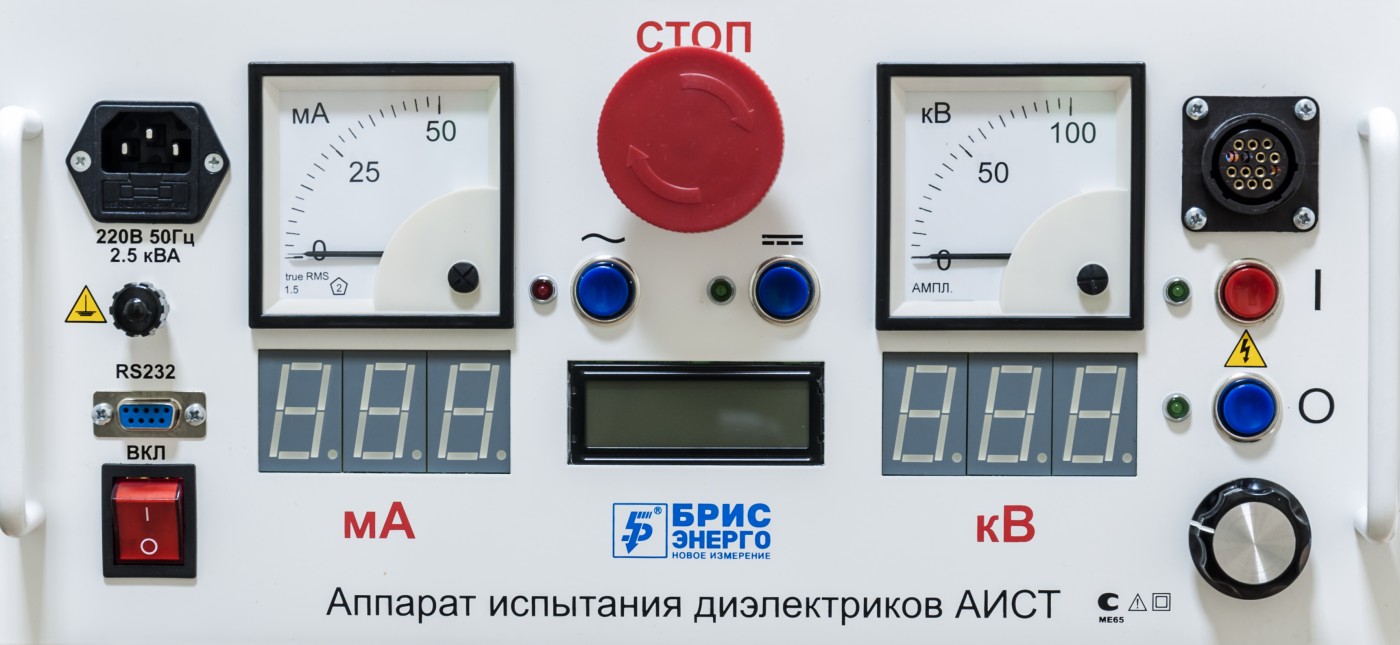

- пульт управления;

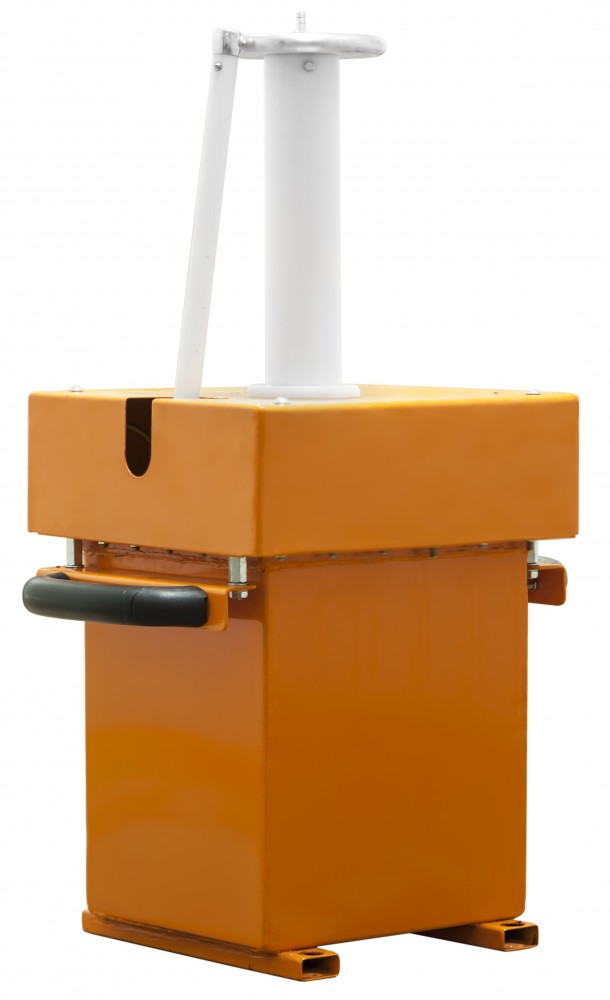

- блок высоковольтный;
- кабель соединительный (пульт управления - блок высоковольтный);
- кабель сетевого питания;
- провод заземления пульта управления;
- провод заземления блока высоковольтного.
