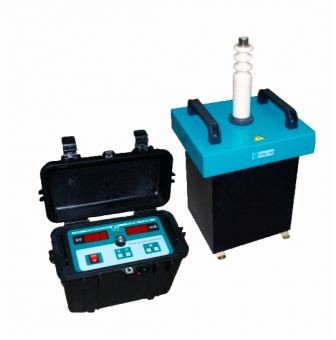

Обзор аппарата испытания АИД 70М
Аппарат испытания диэлектриков АИД-70М предназначен для генерирования высокого напряжения постоянного и переменного тока, а также для измерения напряжения и силы постоянного и переменного тока при проведении испытаний и диагностировании изоляции силовых кабелей и твердых диэлектриков. Аппарат предназначен для:
- испытания и диагностирования изоляции силовых кабелей и твердых диэлектриков высоким напряжением отрицательной полярности постоянного тока;
- испытания и диагностирования твердых диэлектриков высоким напряжением переменного тока с частотой, равной частоте питающей сети;
- получения высокого напряжения переменного тока или высокого напряжения отрицательной полярности постоянного тока с контролем тока, потребляемого нагрузкой (выходной ток аппарата).
Устройство аппарата АИД 70М
Аппарат включает в себя:
- пульт управления, содержащий элементы управления, защиты, цифровые индикаторы напряжения и тока и световой индикации;
- генератор высоковольтный, предназначенный для получения высокого напряжения постоянного или переменного тока. В состав генератора входит кабель, соединяющий его с пультом управления аппарата;
- провода заземления, предназначенные для подключения пульта управления и генератора высоковольтного к контуру заземления;
- кабель сетевой, предназначенный для подключения пульта управления к однофазной сети переменного тока.

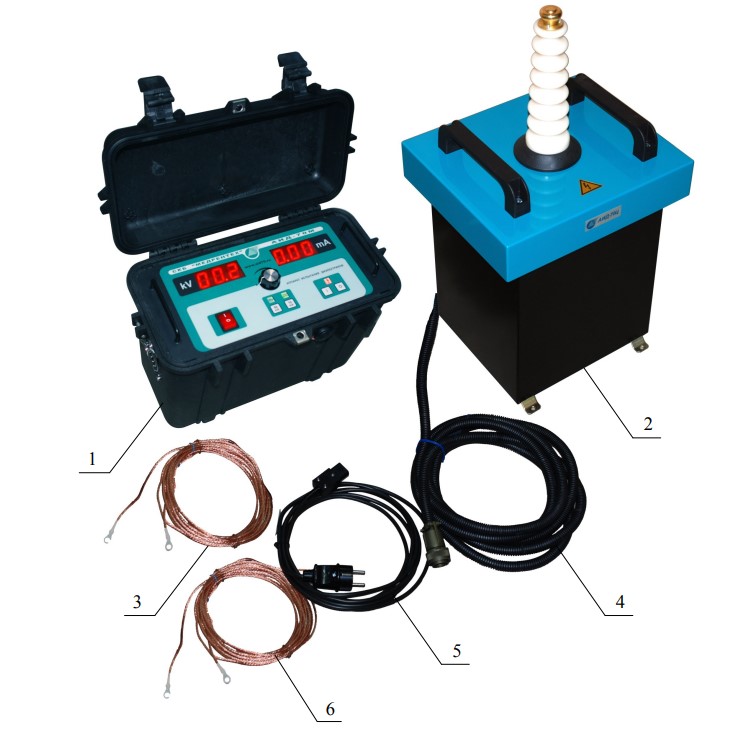

1 - пульт управления аппарата; 2 - генератор высоковольтный аппарата; 3 - провод заземления пульта; 4 - кабель соединительный генератор высоковольтный – пульт управления; 5 - кабель сетевой; 6 - провод заземления генератора высоковольтного;
Характеристики АИД-70М
| Параметр | Значение |
| Диапазон регулирования постоянного напряжения | 2 - 70 кВ с шагом 0,3 кВ |
| Диапазон регулирования переменного напряжения | 2 - 50 кВ с шагом 0,2 кВ |
| Допускаемая относительная погрешность измерения постоянного напряжения в диапазоне от 10 до 70 кВ | не превышает ± 3 % |
| Допускаемая относительная погрешность измерения переменного напряжения в диапазоне от 10 до 50 кВ | не превышает ± 3 %. |
| Минимальное выходное напряжение аппарата (определяется конструктивными особенностями автотрансформатора, установленного в пульте управления) | (1 ± 1) кВ |
| Амплитуда пульсации испытательного напряжения постоянного тока | не более 3 % |
| Коэффициент несинусоидальности испытательного напряжения переменного тока | не более 5 % |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 2 до 60 кВ | 10 мА |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 60 до 70 кВ | 5 мА |
| Измерение силы постоянного тока на основном диапазоне измерения 1-10 мА | с шагом 0,1 мА |
| Измерение силы постоянного тока на дополнительном диапазоне измерения 0,1-1 мА | с шагом 0,01 мА |
| Максимальная выходная мощность аппарата | 0,6 кВ·А |
| Максимальное время работы аппарата в режиме постоянного тока | 10 мин |
| Минимальное время выключенного состояния аппарата | 5 мин |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 2 до 40 кВ | 50 мА |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 40 до 50 кВ | 20 мА |
| Измерение силы переменного тока на основном диапазоне измерения 5 - 50 мА | с шагом 0,1 мА |
| Измерение силы переменного тока на дополнительном диапазоне измерения 0,5 - 5 мА | с шагом 0,01 мА |
| Максимальное время работы аппарата в режиме переменного тока при мощности, подаваемой в нагрузку | от 1,8 до 2,0 кВт - 1 мин |
| от 1,5 до 1,8 кВт - 5 мин | |
| от 1,0 до 1,5 кВт - 10 мин | |
| до 1,0 кВт - 1 ч | |
| Допускаемая приведенная погрешность при измерении силы тока на основном диапазоне измерения постоянного тока 1-10 мА и переменного тока 5-50 мА | не превышает ± 5 % |
| Допускаемая приведенная погрешность при измерении силы тока на дополнительном диапазоне измерения постоянного тока 0,1-1 мА и переменного тока 0,5-5 мА | не превышает ± 5 % |
| Максимальная активная мощность, потребляемая аппаратом из питающей сети | не более 2,2 кВт |
| Устройство защиты, отключающее высокое напряжение при достижении на выходе | напряжением постоянного тока величины (амплитудное значение) от 70,1 до 74,0 кВ |
| напряжением переменного тока величины (действующее значение) от 50,1 до 53,0 кВ | |
| силой постоянного тока величины (амплитудное значение) от 10,1 до 12,0 мА | |
| силой переменного тока величины (действующее значение) от 50,1 до 54,0 мА | |
| Общие характеристики | |
| Габаритные размеры пульта управления | не более 415 х 220 х 345 мм |
| Габаритные размеры генератора высоковольтного | не более 335 х 285 х 630 мм |
| Масса пульта упаравления | не более 16 кг |
| Масса генератора высоковольтного | не более 38 кг |
| Средний срок службы аппарата | не менее 6 лет |
