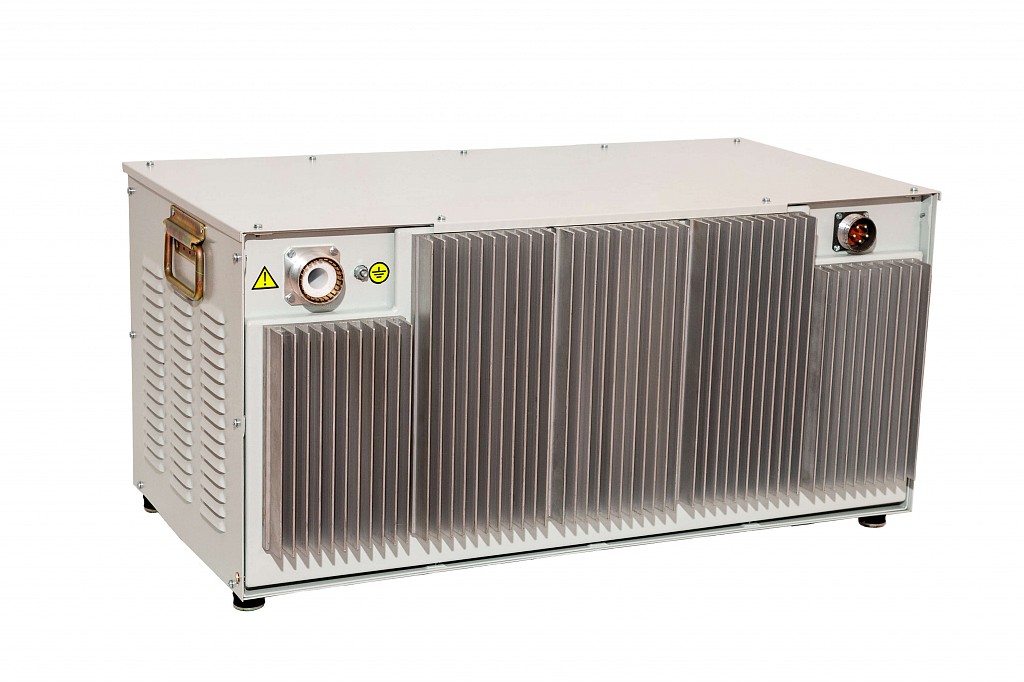

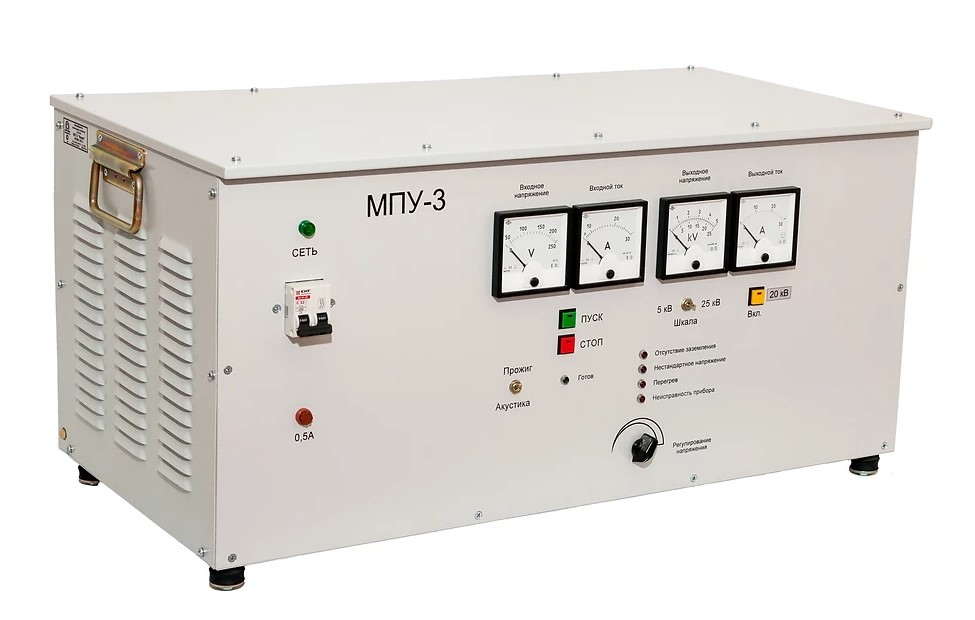

Описание Феникс (МПУ 3)
Устройство Феникс (МПУ-3) предназначено для создания проводящего контакта между жилами или между жилой и оболочкой электрического кабеля в месте его повреждения, состоит из собственно устройства, кабеля для присоединения к сети переменного тока и высоковольтного силового кабеля для присоединения к нагрузке.
Применение МПУ-3 Феникс:
МПУ 3 Феникс применяется:
- как отдельный прибор;
- в составе испытательно-прожигающего комплекса ИПК-1;
- в составе передвижной электротехнической лаборатории ЛК-10. В составе лаборатории МПУ-3 Феникс используется также как зарядное устройство для генератора высоковольтных импульсов ГВИ-1. Для зарядки других акустических генераторов прибор не предназначен!
Устройство МПУ-3 Феникс
Устройство МПУ-3 состоит из трёх источников тока с максимальными напряжениями 600 В, 5 кВ и 20кВ, объединённых на диодной линейке и подключаемых к дефектному кабелю через дроссель, ограничивающий ток пробоя. При работе оператор плавно поднимает напряжение на испытуемом кабеле до наступления пробоя изоляции источником тока 20 кВ, 0,15А, по мере снижения напряжения на дуге через диодную линейку подключается источник 5 кВ, 1,1А, а затем 600 В, 10А и 300 В, 20А, которые выделяют на дуге мощность до 6 кВт, достаточную для расплавления и закорачивания жил дефектного кабеля.
Преимущества малогабаритного прожигающего устройства МПУ-3 Феникс:
По сравнению с используемыми в настоящее время системами для прожигания поврежденных кабелей устройство МПУ-3 Феникс может запитываться от однофазной сети малой мощности и имеет на порядок лучшие массогабаритные показатели. Процесс прожигания полностью автоматизирован и обеспечивает оптимальное энерговыделение в месте повреждения, что приводит к сокращению времени работы в 2-3 раза. МПУ-3 Феникс обеспечивает непрерывный прожиг на протяжении около 3 часов при температуре +20 °С и работает без ограничений прожига по времени при температуре ниже 0 °С.
Технические характеристики МПУ 3 Феникс
Устройство обеспечивает следующий ток прожига кабеля:
|
Текущее напряжение |
Выходной ток |
|
0 – 0,3 кВ 0,3 – 0,6 кВ 0,6 – 5 кВ 5– 20 кВ |
20 А 10 А 1.1 А 0.15 А |
Габаритные размеры, мм:
ширина 770
высота 370
глубина с высоковольтным разъемом и с учетом радиуса на изгиб высоковольтного кабеля 550
Масса устройства, кг, не более 55
Средняя наработка на отказ прибора, ч 8000
Срок службы, год, не менее 10
Состав комплекта МПУ 3
Состав комплекта устройства:
- устройство МПУ-3;
- сетевой разъем;
- выходной кабель (4м) с разъемом;
- руководство по эксплуатации.
