Кабельные электролаборатории - диагностика мест повреждений

Для чего нужны кабельные электротехнические лаборатории?

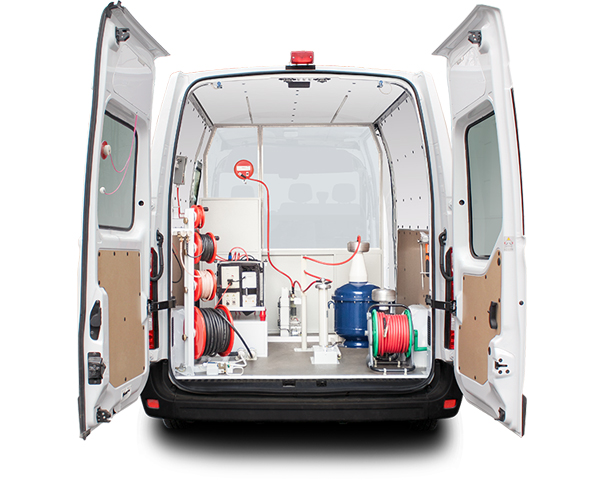

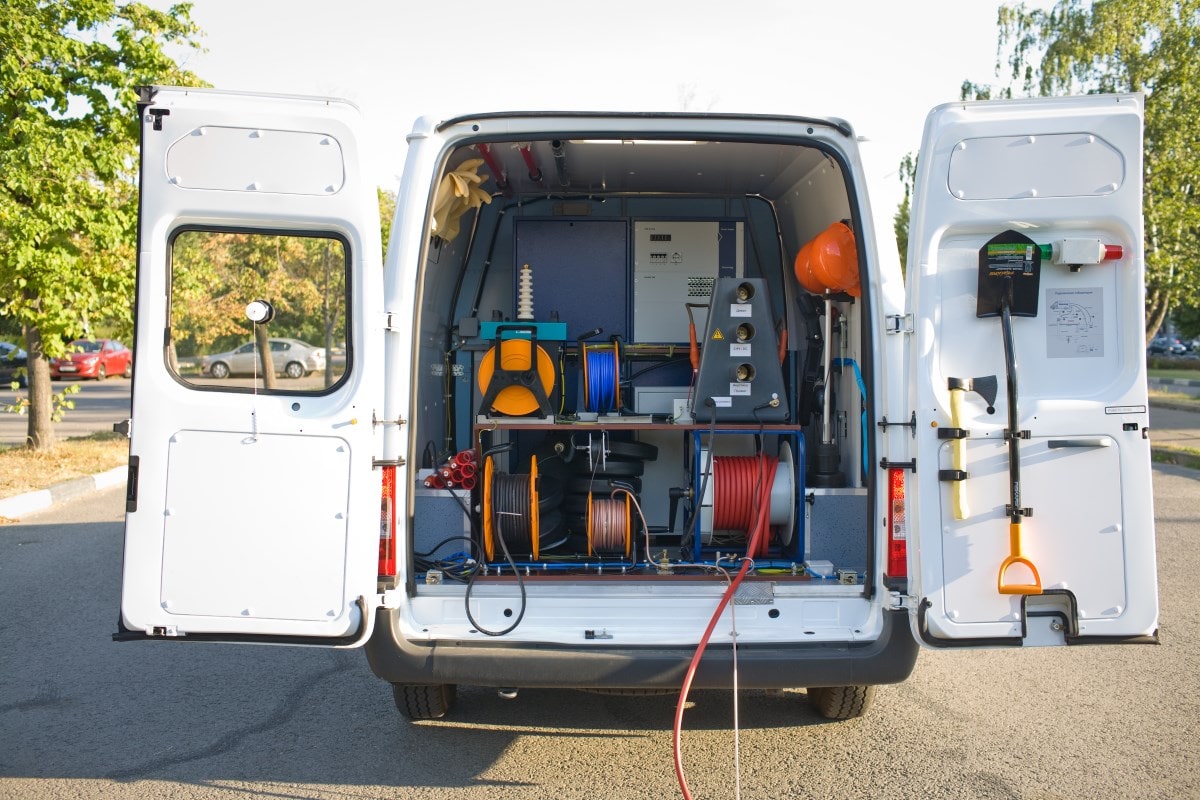

Передвижные кабельные электротехнические лаборатории  служат для испытания, диагностики и определения мест повреждения силовых кабельных линий 0,4 – 10кВ.

Испытания кабельных линий проводят высоковольтными установками с выпрямленным напряжением до 70кВ с контролем тока утечки:

- для кабелей с бумажно-масляной изоляцией;

- для кабелей с пластмассовой изоляцией;

- для кабелей с резиновой изоляцей;

- для оболочки кабелей из сшитого полиэтилена.

Основную изоляцию кабеля сшитого полиэтилена испытывают переменным напряжением 3U0 сверх низкой частоты 0,1 – 0,01Гц синусоидальной или прямоугольной косинусной формы.

Диагностика кабельных линий включает в себя:

  • Измерение сопротивления изоляции, коэффициента абсорбции и поляризации;
  • Измерение ёмкости кабеля;
  • Измерение тангенса угла диэлектрических потерь (TD);
  • Измерение уровня частичных разрядов (PD).

Для определения мест повреждения (ОМП) кабельных линий проводят их диагностику или испытание.

Какое оборудование входит в состав кабельной электролаборатории:

Стандартный набор для ОМП включает в себя:

Прожигающие установки с максимальным напряжением от 15 до 30кВ (Некоторые испытательные установки имеют функции предварительного прожига дефектной изоляции, что дает возможность начать прожиг с любого пробивного напряжения до 70кВ)  ;

Генератор высоковольтных (акустических) импульсов с напряжением от 5 до 36кВ и выделяемой энергией от 500 до 2500Дж - это оптимальные параметры, не наносящие вред кабелю. Используется для точного топографического поиска обрыва и высокоомных повреждений КЛ, кроме этого в сочетании с рефлектометром удается определять повреждение безпрожиговым методом;

Поисковый (звуковой) генератор с частотой 300 – 10000Гц предназначен для определения мест повреждений индукционным и потенциальным методом, так же может использоваться для трассировки и дожига изоляции кабеля;

Поисковый приёмник предназначен для ОМП акустическим, индукционным и потенциальным методом, трассировки кабельных линий, определения глубины залегания коммуникаций и выбора искомого кабеля из пучка. Приемник используется отдельно или совместно с поисковым оборудованием для каждого метода поиска;







Импульсный рефлектометр служит для измерений расстояния всех неоднородностей кабельной линии, таких как: короткое замыкание, обрыв жил, муфты, замокание кабеля. Рефлектометр относится к относительному методу поиска КЛ;

Мост постоянного тока (Кабельные мосты) используется для замера емкости и позволяет определить расстояние до обрыва жил, а так же расстояние до участка с низкой изоляцией петлевым методом. В большинстве случаев мосты переменного тока применяются для поиска оболочки кабеля из сшитого полиэтилена.

Перечисленный комплект оборудования позволяет обнаружить любое повреждение в силовых кабелях всех типов.
