Измеритель параметров силовых трансформаторов СЭИТ 4М К540 - обзор

Обзор измерителя параметров силовых трансформаторов СЭИТ 4М К540

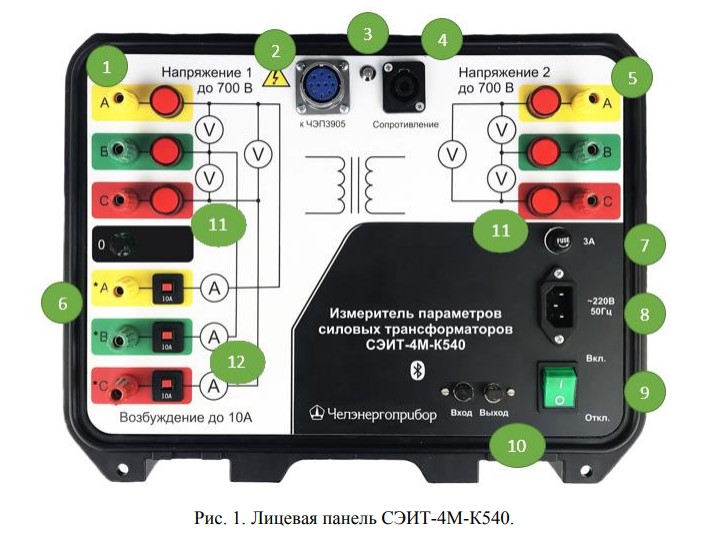

Измеритель СЭИТ-4М-К540 предназначен для проведения электромагнитных испытаний силовых трансформаторов. В состав измерителя СЭИТ-4М-К540 входит измерительно-вычислительный блок (ИВБ), РС-совместимый компьютер (поставляется опционально) и блок трансформаторов тока (БТТ) (поставляется опционально).

Измеритель параметров силовых трансформаторов СЭИТ-4М-К540 оптимально подойдет для технического обслуживания, ремонта и наладки в полевых условиях, так как помещен в ударопрочный пластиковый кейс со степенью защиты IP67 / IP40.

Управление измерителем СЭИТ-4М-К540 осуществляется по интерфейсу Bluetooth при помощи ноутбука, входящего в комплект поставки. Программное обеспечение, установленное на ноутбуке, позволяет проводить измерения, сохранять их результаты и формировать протоколы испытаний трансформатора

Рабочие условия применения измерителя СЭИТ-4М-К540:

Температура окружающего воздуха......................................от 0 °C до 40 °C.

Относительная влажность воздуха, не более ....................... 80 % при 25 °C.

Атмосферное давление .............................................. от 84 кПа до 106,7 кПа.

Внешнее магнитное поле частотой 50 Гц, напряженностью, не более 400 А/м.

Нормальные условия применения измерителя СЭИТ-4М-К540:

Температура окружающего воздуха....................................от 20 °C до 30 °C.

Относительная влажность воздуха........................................от 30 % до 80 %.

Атмосферное давление ............................................... от 84 кПа до 106,7 кПа.

Внешнее магнитное поле частотой 50 Гц, напряженностью не более 40 А/м.

Описание блока трансформатора тока

СЭИТ 4М К540

Блок СЭИТ-4М-К540 представляет собой 2 измерительных трансформатора тока конструктивно объединенных в один корпус, с выходом в виде единого разъема для подключения к ИВБ. Данное исполнение позволяет максимально удобным образом расширить диапазон измеряемых токов. БТТ расширяет входной диапазон по току до 30, либо 60А в зависимости от выбранного предела. Вид лицевой панели блока трансформаторов тока представлен на рис. 2. Группа клемм 1 с индикаторами напряжения служит для подключения источника испытательного напряжения. Переключатель 2 позволяет выбрать режим работы БТТ – предел 30А или предел 60А. Дополнительно данный переключатель выполняет функции аварийного отключения при превышении допустимых токов. При установке переключателя 2 в нейтральное положение (Откл) источник напряжения возбуждения отключается от испытываемого трансформатора.
Группа клемм 3 служит для подключения к обмоткам испытываемого трансформатора.

Разъем 4 предназначен для подключения БТТ к ИВБ.
Индикаторы 5 служат для указания наличия опасного напряжения на соответствующих клеммах.

Технические характеристики измерителя параметров силовых трансформаторов СЭИТ-4М-К540

Параметр Значение
Диапазоны измерений по току, А* 1; 10
Диапазоны измерений по напряжению, В 20; 100; 400; 700**
Диапазоны измерений сопротивления, Ом 0,01; 0,2; 2; 20; 200
Диапазон измерения частоты, Гц 45 - 55
Пределы допускаемой основной приведенной погрешности измерения тока, % ±0,2
Пределы допускаемой основной приведенной погрешности измерения напряжения, % ±0,2
Пределы допускаемой основной приведенной погрешности измерения мощности, % ±0,2
Пределы допускаемой основной приведенной погрешности измерения сопротивления, % ±0,5
Пределы допускаемой основной погрешности измерения частоты, Гц ±0,05
Габаритные размеры, мм, не более 360 х 300 х 165
Масса без измерительных проводов, не более 7,5 кг
Питание от сети переменного тока (220 ± 22) В

*При использовании блока трансформаторов тока ЧЭП3905, который приобретается отдельно, диапазон измерений по току может быть расширен до 60 А
** На пределе 700 В погрешность не нормируется

Комплект поставки СЭИТ-4М-К540

Наименование Количество
1 Измерительно-вычислительный блок 1
2 Комплект измерительных проводов с зажимами типа "крокодил" с шириной схвата до 55 мм и одним общим разъемом 1
3 Ноутбук для управления ИВБ 1
4 Оптический интерфейс для связи с ПК в комплекте с переходником 1
5 Сетевой провод питания 1
6 Компакт-диск с ПО 1
7 Руководство по эксплуатации 1
8 Паспорт 1

Если у Вас возникли вопросы по продукции "ЧелЭнергоприбор" или СЭИТ 4М К540, то напишите нам на почту. С удовольствием ответим на все интересующие Вас вопросы!
