Принцип работы установок для испытания основной изоляции кабеля из сшитого полиэтилена
Испытания кабеля из сшитого полиэтилена проводят для того, чтобы определить состояние изоляции кабеля как во время эксплуатации, так и после окончания всех строительно-монтажных работ. Они позволяют выявить самые характерные дефекты, способные образоваться в изоляционных конструкциях кабельных линий, возникающих по причине нарушения процесса их производства, транспортировки, хранения, монтажа и эксплуатации.
Метод диагностики СНЧ установок
Методом диагностики является принцип неразрушающего контроля – во время воздействия на основную часть изоляции переменного напряжения сверхнизкой частоты (СНЧ), в изоляции возникает переменное электрическое поле с амплитудой, которая равна или кратна значению напряженности поля при использовании кабеля в действующей сети
Рабочая частота может варьироваться от 0,01 до 0,1 Гц исходя из емкостной нагрузки объекта испытаний. Это позволяет прикладывать в полевых условиях к кабелям напряжение с кратностью от 1 до 3 U0 при помощи мобильного испытательного оборудования.
Синусоидальная форма испытательного переменного напряжения обеспечивает объемное распределение переменного электрического поля в изоляции кабеля и муфт, соответствующее тому, которое имеет место в эксплуатации при промышленной частоте.

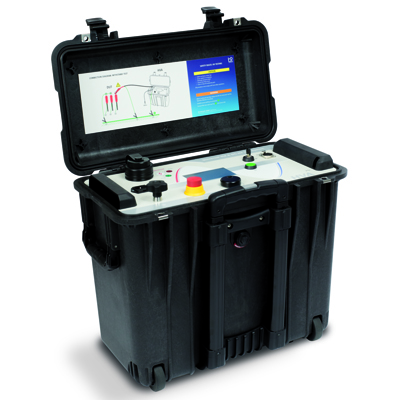

Обзор HVA34TD-1
Высоковольтная СНЧ-установка b2 electronic HVA34TD-1 – это испытательная установка высокой мощности для испытания кабеля с изоляцией из сшитого полиэтилена с рабочим напряжением 6 и 10 кВ со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.
Особенности b2 electronic HVA34TD-1
- В одной установке объединены: высоковольтное испытание СНЧ (0,1 Гц), постоянное напряжение DC (±), начальный прожиг изоляции, испытание и поиск места повреждения оболочки кабеля
- Встроенный модуль TD для измерения тангенса угла диэлектрических потерь
- Непрерывный режим работы по времени: 24 часа в сутки, 7 дней в неделю. Нет тепловых ограничений и прерывания испытания для охлаждения установки
- Испытания вакуумных камер высоковольтных выключателей
- Идеальный, полностью синусоидальный выходной высоковольтный сигнал во всем диапазоне, нагрузок,
позволяет избежать формирования остаточных объемных зарядов в кабелях с ПЭ, ПВХ, а также с бумажномасляной изоляцией и избежать ненужной дополнительной нагрузки на кабельную изоляцию - Огромный потенциал тестирования по емкости (до 12 мкФ), что соответствует 30 км одной фазы высоковольтного кабеля или 10 км кабеля при тестировании одновременно трех фаз
- Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости
от величины емкости нагрузки - В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы
- Защита от короткого замыкания в случае пробоя изоляции
- В качестве дополнительных методов диагностики состояния кабелей с СПЭ изоляцией предлагаются различные методы неразрушающего контроля:
- измерение частичных разрядов; измерение тангенса дельта на частоте 0,1 Гц;
- емкость и тангенс дельта, измеренные в диапазоне частот от 0,1 до 0,02 Гц (диэлектрическая спектроскопия)
- Преобразование испытательной установки в систему диагностики кабеля осуществляется путем добавления к установке HVA модулей измерения тангенса дельта на частоте 0,1 Гц (TD) и измерения частичных разрядов (PD)
- Поиск места повреждения оболочки кабеля
- Встроенный интерфейс Bluetooth и USB
- Большой ЖК дисплей с подсветкой: на дисплее прибора отображается осциллограмма формы выходного
напряжения а также все значения параметров испытания — напряжение, ток, емкость, сопротивление, время - Моноблочная, ударопрочная конструкция прибора
Комплект поставки
- Установка HVA34TD-1 - 1 шт.
- Программное обеспечение b2 ControlCenter - 1 шт.
- Кабель высоковольтный 5 м с зажимами "крокодил" - 1 шт.
- Кабель питания с заземлением - 1 шт.
- Сумка для аксессуаров - 1 шт.
- Накопитель USB - 1 шт.
- Инструкция по эксплуатации - 1 шт.
