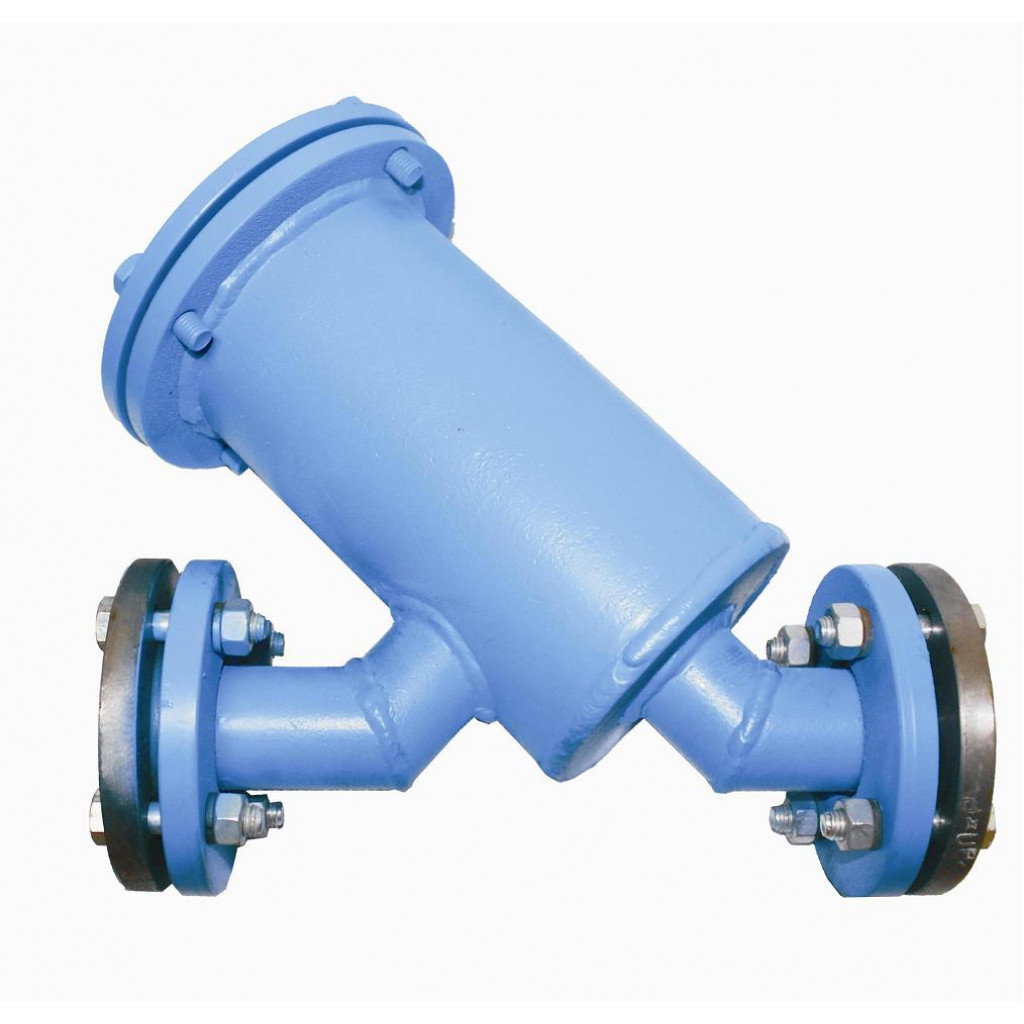

Обзор фильтров ФЖУ 40
Фильтры ФЖУ 40 предназначены для очистки от механических примесей ньютоновских неагрессивных жидкостей с кинематической вязкостью от 0,55 до 300 мм2 /с (сСт) в технологических установках химической, нефтехимической и нефтеперерабатывающей промышленности, температурой от минус 50 0С до плюс 50 0С, давлением 0,6 МПа. Фильтры используются в стационарных установках, а также на подвижных средствах заправки и перекачки.. По устойчивости к воздействию климатических факторов внешней среды фильтры соответствуют исполнение У, категории размещения 1 по ГОСТ 15150-69. Пример записи фильтра ФЖУ при заказе и в другой документации: Фильтр ФЖУ 100 – 1,6 ТУ3689-029-03467856-2007, где Ф – фильтр; Ж – жидкости; У – универсальный; 100 – диаметр условного прохода в мм; 1,6 – рабочее давление в МПа;
Технические характеристики фильтров ФЖУ 40
| Наименование параметров | ФЖУ 40-0,6 | ФЖУ 40-1,6 |
|---|---|---|
| Условный проход, мм | 40 | 40 |
| Рабочее давление, МПа | 0,6 | 1,6 |
| Номинальная тонкость фильтрации, мкм* | 40 | 40 |
| Температура окружающего воздуха, °С | -50 — +50 | -50 — +50 |
| Кинематическая вязкость фильтруемой жидкости, мм/сек2 | 0,55 — 300 | 0,55 — 300 |

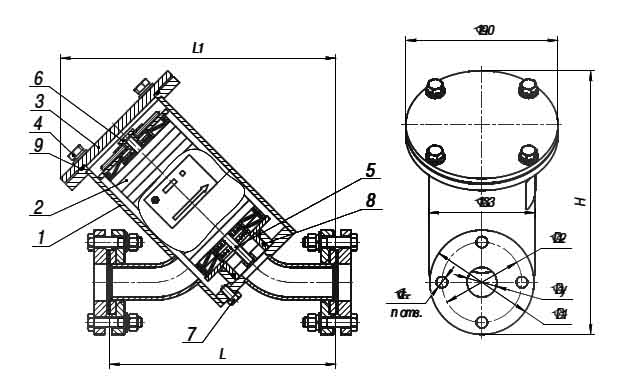

Устройство и принцип работы фильтров жидкости ФЖУ 40
Корпус фильтра ФЖУ служит для размещения в нем фильтрующего элемента, включающего в себя основание, диски , сетки, крышку и шпильки. Фильтрующий элемент собирается отдельно, вставляется в корпус и крепится к нему шпильками , гайками с шайбами. При снятых манометрах отверстия закрываются пробками. Фильтрация нефтепродуктов в фильтрах осуществляется через сетки квадратного плетения из латунной проволоки круглого сечения (сетка полутомпаковая ГОСТ 6613-86). Фильтр ФЖУ устанавливается в трубопроводную систему присоединительными фланцами через прокладки к ответным фланцам трубопровода так, чтобы направление потока нефтепродукта совпадало с направлением стрелки на табличке, закрепленной на корпусе фильтра.
