BAUR Frida - обзор установки

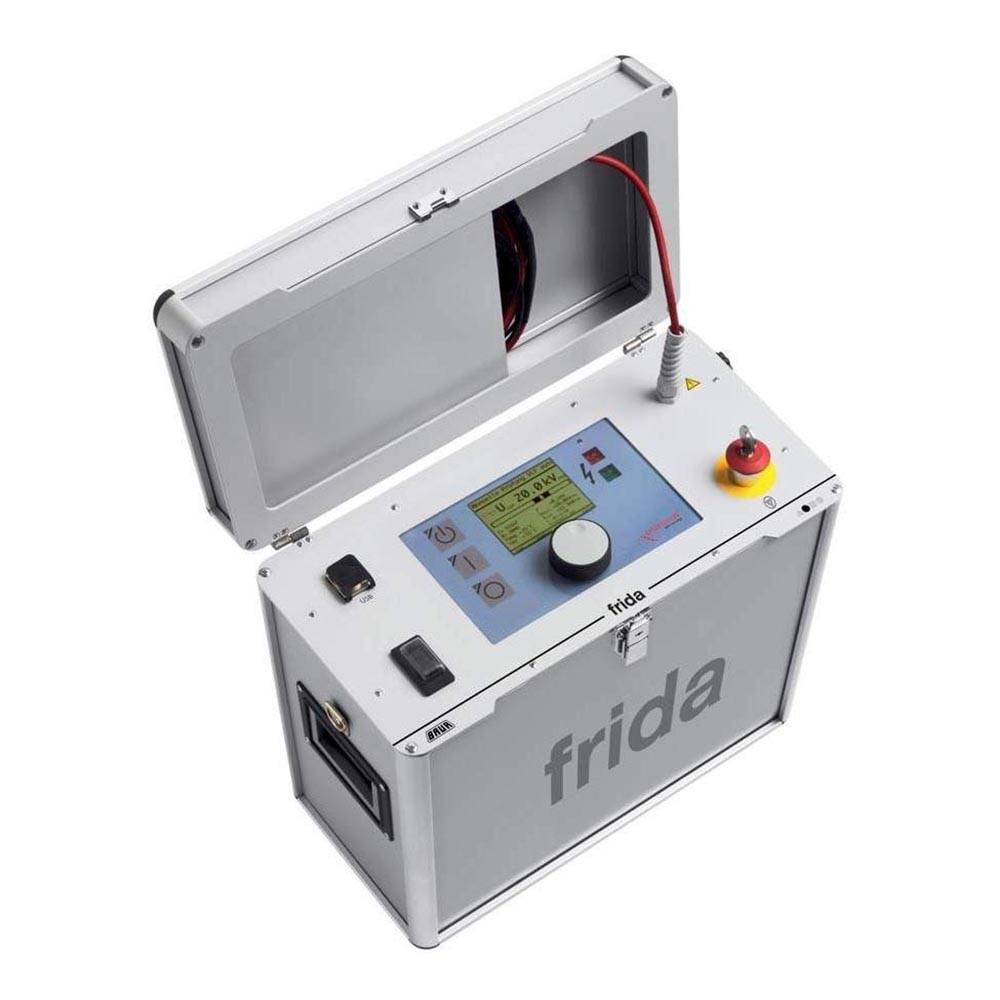

СНЧ установка для проведения высоковольтных испытаний и диагностики BAUR Frida, Frida TD

  • Испытание и диагностическое измерение коэффициента диэлектрических потерь с помощью одного прибора
  • Простая и быстрая подготовка к проведению испытания
  • Автоматизированные процессы испытания и диагностики
  • Компактность и легкий вес

Портативная установка для проведения испытаний и диагностики frida предназначена: для испытания кабелей среднего напряжения и электрооборудования, для проверки кабельной оболочки, для диагностики кабелей: функция измерения тангенса угла диэлектрических потерь, измерения уровня частичных разрядов в комбинации с системой диагностики уровня частичных разрядов BAUR PD Portable.
Генератор для высоковольтных испытаний «Frida» предназначен для тестирования напряжением до 23 кВ (эфф.) высоковольтных кабелей с прессованной изоляцией (в соответствии со стандартами VDE DIN 0276-620 (CENELEC HD 620) и IEEE P400.2), с пропитанной бумажной изоляцией (в соответствии со стандартами VDE DIN 0276-621 (CENELEC HD 621) и IEEE Std 400-2001), а также с высоковольтной изоляцией другого типа. Испытание на очень низких частотах (ОНЧ) позволяет определить дефекты изоляции за наиболее короткое время. При этом процедура испытания не вызывает дальнейшего повреждения материала изоляции. Кроме того, при помощи генератора «Frida» можно проводить испытания напряжением постоянного тока до ± 30 кВ. Прибор также позволяет генерировать напряжение прямоугольной формы ± 30 кВ с регулируемой скоростью нарастания выходного сигнала. Для расширения диапазона нагрузки частота создаваемого переменного напряжения может изменяться (вручную или автоматически) в пределах от 0,01 до 0,1 Гц. Помимо этого, прибор имеет предварительно установленный режим проведения испытаний оболочки кабелей и определения местоположения дефектов оболочки.

Испытания кабелей

Замена кабелей с изоляцией из пропитанной бумаги на кабели с пластиковой изоляцией требует соответствующей смены метода испытаний. Испытание напряжением постоянного тока, которое в течение нескольких десятилетий успешно использовалось для тестирования кабелей с пропитанной бумажной изоляцией, оказалось непригодным в случае кабелей с пластиковой изоляцией. С одной стороны, серьёзные повреждения детектируются редко. С другой стороны, в процессе испытания напряжением постоянного тока возникают и накапливаются долгоживущие пространственные заряды. При последующей подаче рабочего напряжения переменного тока может произойти локальное превышение предела прочности изоляции, что приведёт к появлению так называемых «электрических древовидных структур». При этом происходит необратимое повреждение изоляции, и через некоторое время наступает полный пробой. Данная схема подтверждается многочисленными случаями повреждения кабелей с пластиковой изоляцией, которые последовали после испытаний напряжением постоянного тока. По этой причине в последнее время используется новый метод испытания кабелей с пластиковой изоляцией, который также пригоден и для кабелей с пропитанной бумажной изоляцией- испытание напряжением очень низкой частоты. В настоящее время метод высоковольтных испытаний на частоте 0,1 Гц включён в стандарт Европейского Союза «CENELEC HD 620 S1» для кабелей с пластиковой изоляцией, и в стандарт «HD 621 S1» для кабелей с пропитанной бумажной изоляцией, в качестве альтернативы испытанию напряжением постоянного тока.

Область применения портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA-TD:

  • Испытание высоковольтных кабелей с СПЭ-изоляцией до 20кВ.
  • Испытание высоковольтных кабелей с бумажно-пропитанной изоляцией.
  • Испытание электрооборудования среднего напряжения.
  • Испытание оболочки кабельной линии с СПЭ-изоляцией.
  • Встроенная функция диагностики кабельных линий методом измерения тангенса угла диэлектри-ческих потерь tan δ с точностью 1x 10-4.
  • Диагностики кабельных линий методом измерения уровня частичных разрядов в комбинации с системой диагностики уровня частичных разрядов PD-Portable (опция).
frida и frida TD
  • Макс. испытательное напряжение 24 кВдейст./34 кВпик.
  • Формы напряжения: СНЧ truesinus®, прямоугольное СНЧ и постоянное
  • Технология испытаний СНЧ truesinus® обеспечивает воспроизводимое чистое синусоидальное высокое напряжение
  • Испытание кабелей в соответствии с: DIN VDE 0276-620/621 (CENELEC HD 620/621), IEEE 400-2012, IEEE 400.2-2013, IEC 60060-3
  • Проверка кабельной оболочки по IEC 60502/IEC 60229
  • Испытание электрооборудования повышенным напряжением в соответствии со стандартом IEEE 433
frida TD
  • Диагностическое измерение коэффициента диэлектрических потерь для оборудования и средневольтных кабелей напряжением до 20 кВ
  • Высокоточное измерение коэффициента диэлектр. потерь с точностью 1 x 10-4
  • Регистрация токов утечки с помощью устройства VSE-Box (опция)

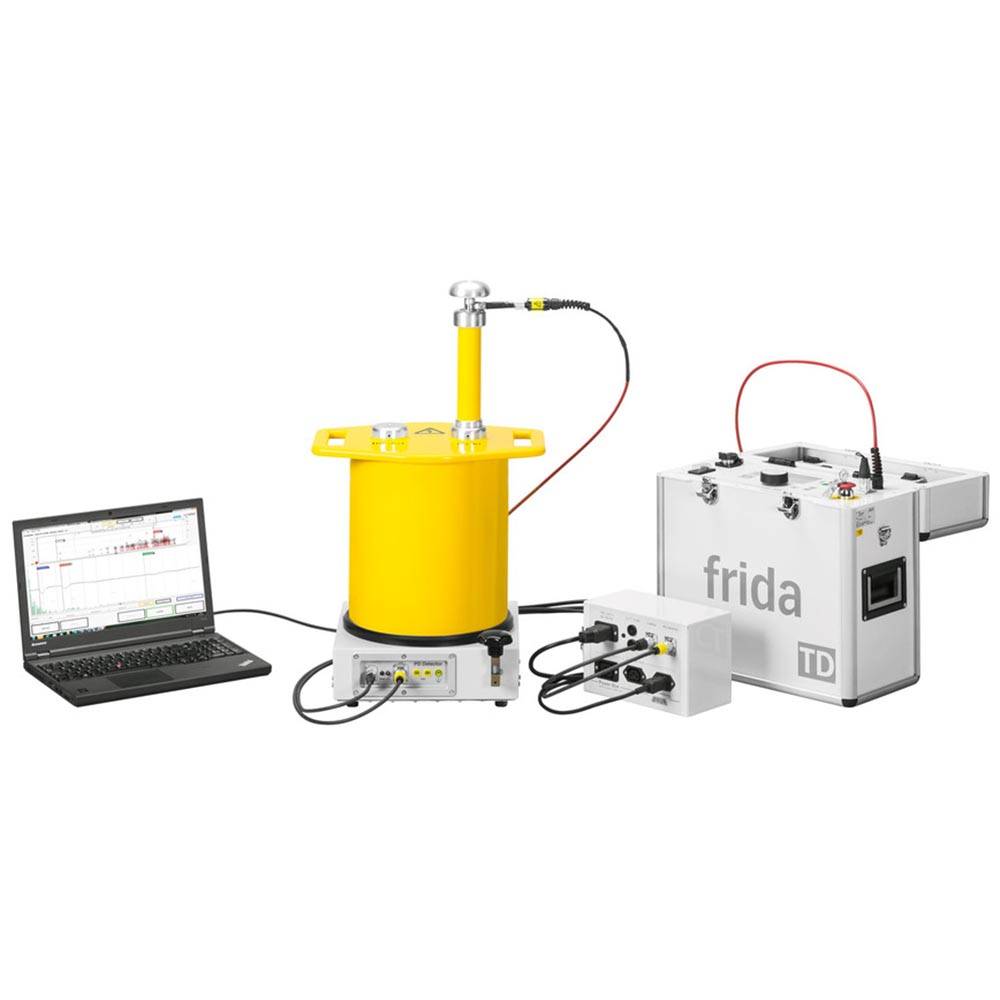

  • Более подробная информация о состоянии кабеля по результатам комплексного контролируемого испытания MWT в сочетании с системой PD-TaD 60
  • Комплексное испытание MWT = испытание кабеля напряжением СНЧ с одновременным измерением коэффициента диэлектрических потерь и ЧР
  • Предлагаемые методы и их комбинации
  • Автоматически и индивидуально программируемые процессы диагностики, включая оценку

Особенности портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты FRIDA-TD:

  • Компактность, простота и портативность оборудования
  • Макс. испытательное напряжение 24 кВдейст.
  • Технология испытаний VLF truesinus ® (СНЧ) обеспечивает чистое синусоидальное напряжение не зависимое от нагрузки
  • Быстрая и простая процедура измерения
  • Автоматически и индивидуально программируемые процессы испытаний и диагностики, вкл. оценку
  • Интуитивно понятное управление
  • Не требуется дополнительного оборудования для проведения измерений тангенса дельта
  • Встроенный накопитель данных измерений
  • Передача данных через USB-порт
  • Компьютеризованное управление данными испытаний и измерений с использованием специаль-ного ПО
  • Встроенный отсек для хранения кабеля
  • Автоматическое разрядное устройство
