BA100 – обзор анализатора

Описание устройств для испытания трансформаторного масла

Установки для испытания трансформаторного масла – это оборудование, отвечающее за контроль физико-химических и диэлектрических параметров трансформаторного масла. Которое является одновременно изолятором, охладителем и защитным слоем в трансформаторах, вводах и выключателях.

Применение устройств для испытания трансформаторного масла

Масло имеет электрические и физические свойства, которые со временем могут изменяться. Первые замеры показателей проводят перед использованием субстанции. В будущем на эти нормы будут опираться при проведении дальнейших замеров. Постепенно масло перестает соответствовать показателям, характеризующим качественную изоляционную жидкость.

Процесс испытания трансформаторного масла.

Чтобы определить соответствие нормам, проводят испытания при помощи установок. Существуют разные методики проверки масла, в зависимости от которых могут применять разные типа оборудования.

Современные тестеры для анализа и испытаний проводят автоматический контроль, измеряют электрическую пробивную прочность и определяют степень пригодности к последующему использованию, от человека требуется только поместить пробу в установку.

С течением времени электрические показатели масла ухудшаются, потому что оно «стареет». Своевременный контроль его состояния обеспечивает нормальную и долговременную работу электроэнергетического оборудования.

Назначение анализатора BA100:

BA-100 - это полностью автоматическая мобильная установка для испытания на электрическую прочность (на пробой) трансформаторных масел на напряжение до 100кВ. Испытание производится автоматически. Все что требуется от оператора - залить пробу масла в ячейку, вставить ячейку в установку, выбрать процедуру тестирования - например ГОСТ 6581-75- и нажать кнопку СТАРТ. Установка самостоятельно будет следовать заданной ГОСТ последовательностью, проводя 6 тестов, с интервалами в 5 мин, самостоятельно перемешивая масло. В конце процедуры будет рассчитано, выведено на печать на встроенный принтер или сохранено в памяти все напряжения пробоя, средние значения, погрешности и вариация.

Технические характеристики анализатора BA100:

Параметр Значение
Выходное напряжение до 100 кВ действующие значения симметричное
Погрешность измерения напряжения в диапазоне 0 ... 100 кВ составляет ±1 кВ
Скорость нарастания напряжения в диапазоне 0.5...10 кВ/с (2кВ/c для ГОСТ6581-75)
Разрешение измеряемого выходного напряжения 0.1 кВ
Электропитание 85 В ... 264 В (47 Гц ... 63 Гц) или 12 В внешнее питание
Потребляемая мощность 100 ВА
Перезаряжаемая батарея 1 x 12В / 7,2Ач (встроенная, в стандартном комплекте поставки)
Время выключения подачи напряжения при наступлении пробоя диэлектрика < 5мкс
Измерение температуры масла 0 ... 100 °C
Разрешение температура 1 °C
Дисплей ЖК 2,8" цветной, поддерживает русский язык
Программное обеспечение "BA 60 Control Center" для обработки результатов измерений (в том числе в графическом виде) включено в комплект поставки
Интерфейс Bluetooth
Рабочая температура -5° ... 45 °C
Температура хранения -20 ... +60 °C
Относительная влажность Без конденсации
Размеры W x H x D 430 x 280 x 250 мм
Вес всего 19 кг.

Комплект поставки BA100

Наименование Количество
1 Анализатор диэлектрических свойств трансформаторного масла ВА 100 1

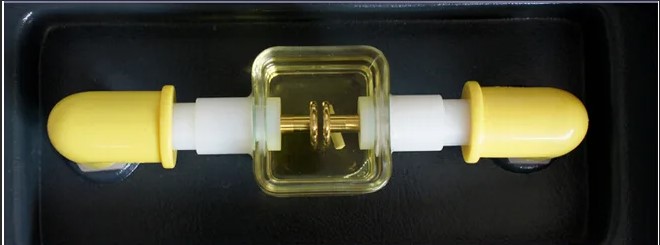

2 Емкость стеклянная с грибообразными электродами 1
3 Встроенный принтер 1
4 Встроенная батарея питания 1
5 Магнитная палочка для забора магнитной мешалки из пробы масла 1
6 Устройство для проверки зазора между электродами 1; 2; 2,5; 4 или 5мм 1
7 Руководство по эксплуатации на русском языке 1
8 Комплект программного обеспечения 1

Аппараты испытательные разработано для понижения первичного показателя до оптимальных значений, с которыми смогут работать измерительные приборы и другое электрооборудование. Поэтому они используются везде, где есть необходимость в такой корректировке. Но для их стабильной работы важно правильное подключение и качественные комплектующие, которые упростят контроль. BA100 - портативный анализатор диэлектрических свойств трансформаторного масла на пробой до 100 кВ и другие товары в нашей номенклатуре не боятся сложных условий эксплуатации, поэтому риск сбоев минимизирован. Продукция прошла строгие испытания на качество и соответствие отраслевым стандартам.

Видео обзор работы BA-100 вы сможете посмотреть ниже:

:
