Описание АВИЦ-70
Аппарат высоковольтный испытательный АВИЦ-70 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Приборы серии АВИЦ имеют режим ‘Проверка трансформаторного масла’, т.е. при пробое масла в испытательной ячейке прибор выводит на экран значения напряжения, зафиксированные при пробое. Для этого режима на высоковольтном выводе трансформатора необходимо установить высоковольтный резистор номиналом 1.5…2.5 МОм для увеличения выходного сопротивления блока высоковольтного.
Существует 3 исполнения высоковольтного аппарата АВИЦ-70:
Исполнение 1 — стальной корпус, вертикальное и горизонтальное рабочее положение
Исполнение 2 — пластиковый корпус, вертикальное и горизонтальное рабочее положение

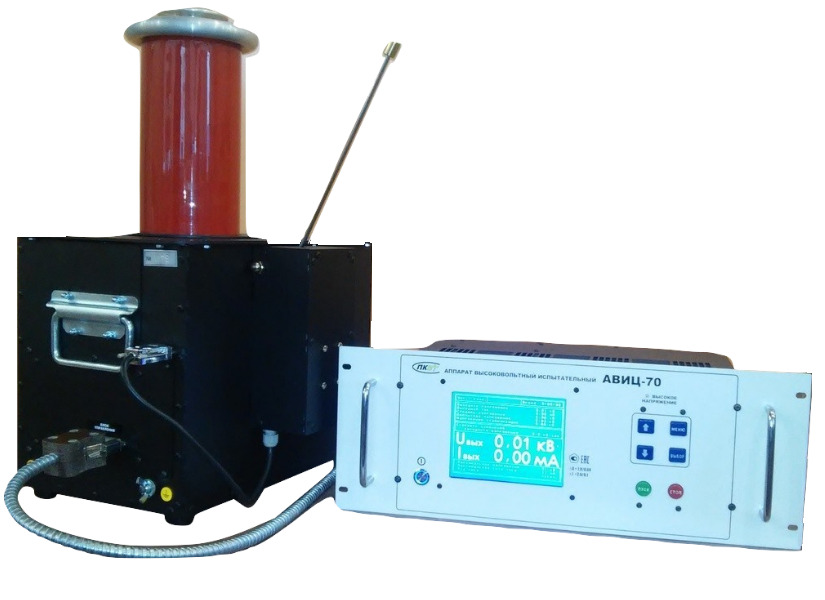

Исполнение 3 — стальной корпус, исполнение под стойку 19′
Особенности аппарата испытания диэлектриков АВИЦ-70
- Графический экран — промышленный, рабочая температура -30…+50 гр. Цельсия
- Провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах
- Интерфейс USB и ПО с фотографией результата
- Интерфейс RS-485 с форматом ModBus RTU
- Встроенное разрядное устройство
- Встроенный диодный столб
- Графическое и цифровое отображение напряжения и тока Отсутствие коронации, гула, дребезга
- Влагопылезащитное исполнение блоков IP54 и IP60
- Защита экрана — поликарбонат с защитным покрытием Установка тока отключения от 1 до 37 мА с шагом 1 мА
- Установка тока ограничения от 1 мА до 31 мА с шагом 1 мА
- Фиксация значений U и I при эл. пробое в нагрузке
- Автоматический и ручной режим работы, модифицированный таймер
- Температурная защита высоковольтного блока 50 град
Характеристики АВИЦ-70
| Диапазон измерения напряжения переменного тока, кВ Диапазон измерения напряжения постоянного тока, кВ |
1,00…51,00
1,00…71,00 |
| Диапазон измерения силы переменного тока, мА Диапазон измерения силы постоянного тока, мА |
0,05…31,00
0,05…16,00 |
| Установка защиты силы переменного тока, мА Установка защиты силы постоянного тока, мА |
1…37
1…25 |
| Фиксация параметров пробоя на индикаторе, мА |
U и I
|
| Режим проверки трансформаторного масла |
да
|
| Пределы относительной погрешности измерения напряжения, % Пределы относительной погрешности измерения силы тока, % |
± 1,0/0,04
± 2,0/0,1 |
| Габаритные размеры блока индикации исполнение 1, мм Габаритные размеры блока индикации исполнение 2, мм Габаритные размеры блока индикации исполнение 3, мм Габаритные размеры блока высоковольтного, мм |
370х165×300
280х220×260 482.6х177×240 375х550х250 |
| Масса блока индикации исполнение 1, кг Масса блока индикации исполнение 2, кг Масса блока индикации исполнение 3, кг Масса блока высоковольтного, кг |
13±1
11±1 14±1 25±1 |
| Максимальная потребляемая мощность, ВА |
2000
|
| Средний срок службы, лет, не менее |
5
|
