Аппарат высоковольтный АВИЦ 120 - обзор

Обзор АВИЦ 120

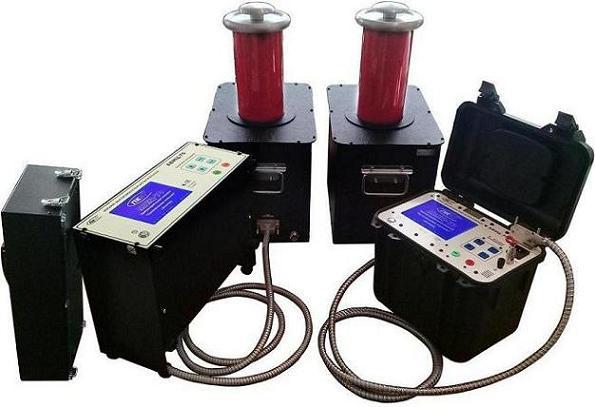

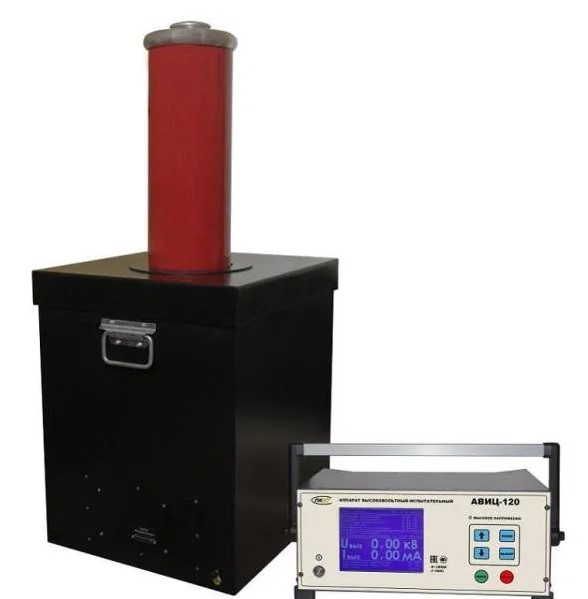

Аппарат высоковольтный испытательный АВИЦ-120 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряже-ния постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

АВИЦ 120 обзор

Описание работы АВИЦ-120

Аппарат АВИЦ 120 представляет собой регулируемый высоковольтный источник напряжения по-стоянного и переменного тока со встроенными измерителями напряжения и силы тока.
Принцип действия аппарата основан на преобразовании напряжения переменного тока 220 В от сети питания через повышающий трансформатор в напряжения постоянного и переменного тока, регулируемые автотрансформатором, установленным в блоке управления. Испытуемое изделие должно быть заземлено, а проверяемая цепь подключается к выходу высоковольтного блока, который расположен на его верхней крышке. Уровни выходного высокого напряжения и силы тока через схему согласования и через соединительный кабель передаются в блок управления. Измерение выходного напряжения про-изводится с помощью высоковольтного делителя подключенного непосредственно к выходу высоковольтного блока. Таким образом, всегда измеряется истинное напряжение, присутст-вующее на выходе аппарата. Аппарат не содержит встроенного конденсатора. Поэтому, в режиме постоянного тока, действующее напряжение будет соответствовать амплитудно-му, только на емкостной нагрузке, подключенной к выходу аппарата.

Режимы работы аппарата АВИЦ-120:

  • Режим проверки трансформаторного масла с фиксацией значений U
  • Режим стабилизации тока — ПРОЖИГ
  • Режим работы с ванной испытательной АВИЦ-20П
  • Режим источника напряжения 0…230 В и тока 0…12 А
  • Режим источника больших токов 0…36 В и тока 0…100 А

АВИЦ 120

Характеристики АВИЦ-120

Диапазон измерения напряжения переменного тока, кВ
Диапазон измерения напряжения постоянного тока, кВ
3,00…100,0
3,00…120,0
Диапазон измерения силы переменного тока, мА
Диапазон измерения силы постоянного тока, мА
2,00…35,00
0,10…15,00
Установка защиты силы переменного тока, мА
Установка защиты силы постоянного тока, мА
1…39
1…20
Фиксация параметров пробоя на индикаторе, мА
U и I
Режим проверки трансформаторного масла
да
Пределы относительной погрешности измерения напряжения, %
Пределы относительной погрешности измерения силы тока, %
± 2,0/0,02
± 2,0/0,2
Габаритные размеры блока индикации, мм
Габаритные размеры блока высоковольтного, мм
370х165×300
460х1020х430
Масса блока индикации, кг
Масса блока высоковольтного, кг
16±1
75±3
Максимальная потребляемая мощность, ВА
3800
Средний срок службы, лет, не менее
5
